Kaminbausatz Camina N19, 7 kW

Camina N19 - Ein Natursteinkamin im klassischen Stil

Moderne Kamintechnik und klassisches Design gehen bei dem Kaminbausatz N19 von Camina eine gelungene Symbiose ein. Dieses Modell ist mit einem Kaminsims und seitlichen Säulen gestaltet, die an vergangene Zeiten erinnern. Der Vorbau besteht aus einer Natursteinverkleidung. Hier haben Sie die große Auswahl an verschiedenen Natursteinvarianten, von hell bis dunkel. Jeder Naturstein macht Ihren neuen Holzscheitofen N19 zu einem echten Unikat: Kein Stein gleicht aufgrund seiner natürlichen Entstehung dem anderen.

Der Kaminbausatz N19 ist für den Betrieb mit einer externen Verbrennungsluftzufuhr vorbereitet. Die Außenluftzufuhr versorgt den Verbrennungsvorgang mit frischer Luft von außen. Das heißt auch, dass die Raumluft unverbraucht bleibt. Die kontrollierte Luftzufuhr von außen sorgt für eine optimierte Verbrennung. Im Betrieb erreicht dieses Modell von Camina eine Nennwärmeleistung von 7 kW. Er eignet sich daher am besten für mittelgroße bis größere Wohnräume in Ihrem Eigenheim. Der Kamin heizt dem Stellraum gleichmäßig ein.

Einfache Montage für schnellen Aufbau

Der Kaminbausatz N19 bietet Ihnen eine einfache Montage, da er sich bestens den räumlichen Gegebenheiten anpasst. Eine Gusskuppel bildet den oberen Teil dieses Modells von Camina. Diese besteht aus beweglichen Einzelteilen, die in einem Bereich von 0-90 Grad verstellbar sind. Hinzu kommt, dass die Stellfüße des Kaminbausatzes ebenfalls angepasst werden können. Die großzügige Verglasung der Front bietet Ihnen einen weiten Blick auf das lodernde Feuer im Inneren dieses Modells. Für einen dauerhaft klaren Blick hat der Hersteller den Kaminbausatz zudem mit einer unteren Scheibenspülung ausgestattet. Diese bildet einen Luftstrom an der Innenseite der Sichtscheibe, der wie ein Schutzfilm gegen Ruß und Partikel wirkt.

Bitte beachten:

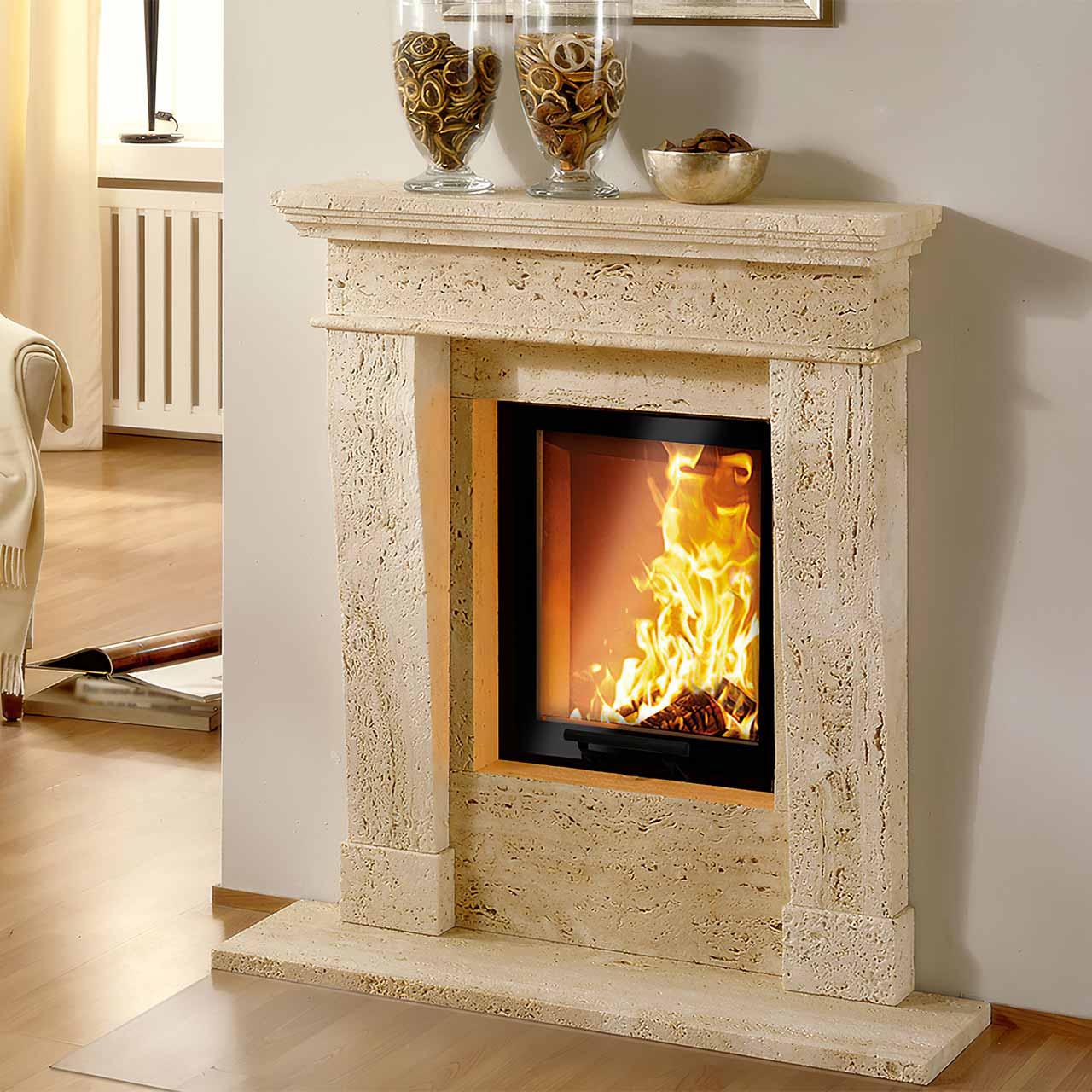

Der Kaminbausatz besteht - nicht wie auf dem Ambientebild ersichtlich - lediglich aus dem technischen Kamineinsatz und der dekorativen Kaminfront. Die hinter der dekorativen Kamin-Front befindliche Verkleidung, die um den Kamineinsatz verbaut wird, ist ganz von Ihren individuellen Wünschen, als auch den Einbauplänen abhängig und somit nicht Bestandteil des Lieferumfangs. Die Ambiente-Bilder geben Ihnen lediglich eine Vorstellung davon, wie der Camina-Kaminbausatz aufgebaut werden könnte.

Die Camina-Kaminbausätze lassen wir speziell für Sie im Auftrag fertigen. Eine Rücknahme von speziell in Ihrem Auftrag gefertigte On-Demand-Produkte ist ausgeschlossen. Abweichungen in Farbe, Struktur und Aderung zu Produktbildern sind bei Natursteinverkleidungen ganz natürlich. Das bedeutet, dass jede gefertigte Anlage ein Unikat darstellt.

Merkmale:

• Natursteinanlage inkl. Kamineinsatz
• Hochwertige Gusskuppel, sämtliche Teile beweglich, verstellbar von 0-90°
• Stellfüße einfach und schnell verstellbar
• Untere Scheibenspülung einstellbar
• Innenauskleidung aus Schamotte
• Für Mehrfachbelegung am Schornstein geeignet
• Brennstoff: Holz
• DIN EN 13229, BImSchV Stufe 2, LRV Schweiz

Technische Daten
Energieeffizienzklasse
Nennwärmeleistung	kW	7
Wärmeleistungsbereich	kW	3,4 - 7,8
Wärmeabgabe Kamineinsatz	%	über die Sichtscheibe: 25 konvektive Leistung: 75 wasserseitige Leistung: ---
Abgasstutzen	Ø in mm	180
Verbrennungsluftstutzen	Ø in mm	125
empfohlener freier Querschnitt Kamineinsatz **	cm²	Zuluft: 1260 Umluft: 1050
Verbrennungsluftbedarf Kamineinsatz	m³/h	28
empfohlene Scheitholzlänge	cm	33
Abstand im Strahlungsbereich Kamineinsatz	mm	800
Abstand zur Dämmung Kamineinsatz	mm	70
Dämmstärke Kamineinsatz (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM)	mm	60
Gewicht	kg	ca. 600

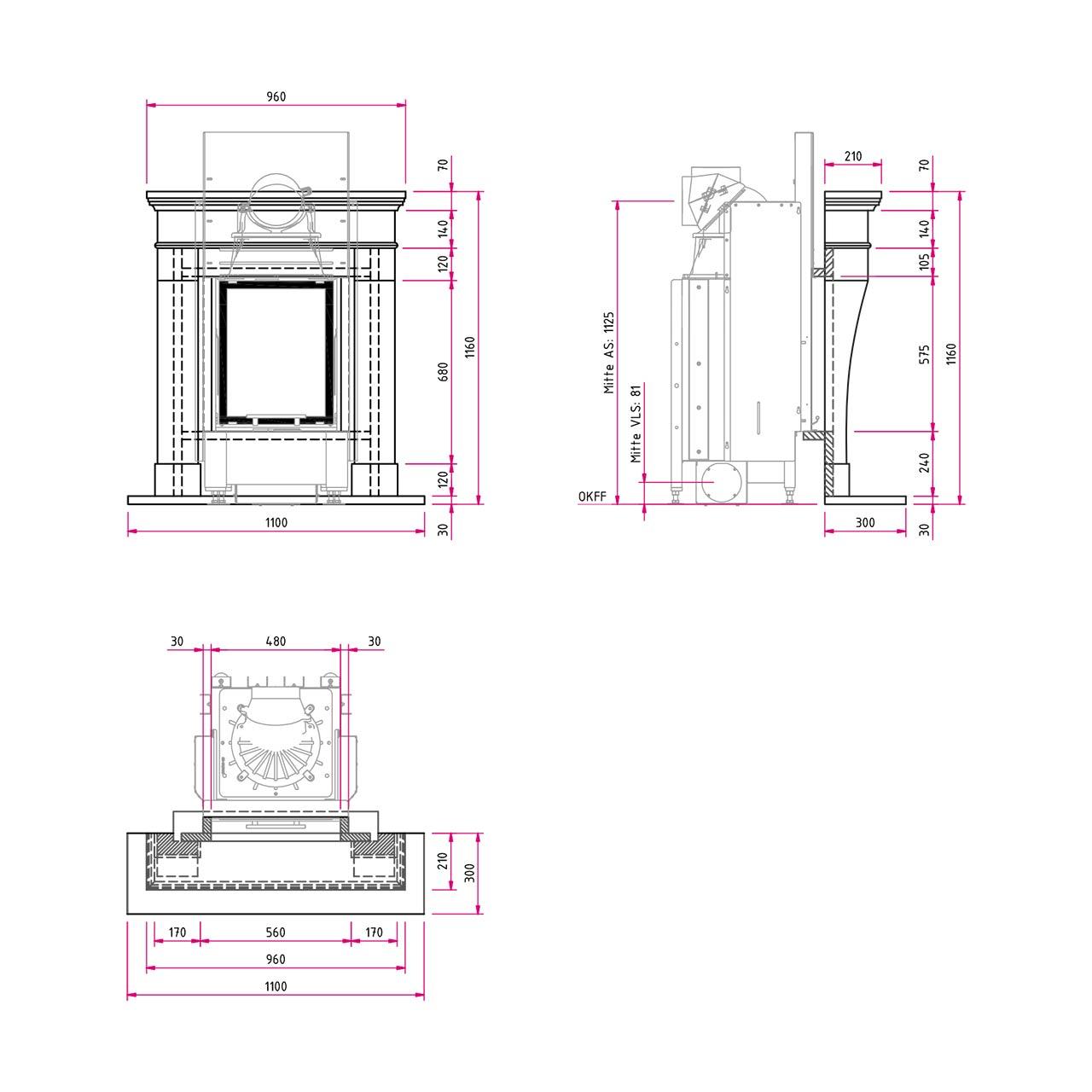

Abmessungen	mm	H1160/B1100/T300
Anschlusshöhe ab OKFF	mm	1125
Abgasmassenstrom bei NWL	g/s	7,5
Abgastemperatur bei NWL	°C	330
erforderlicher Förderdruck	Pa	12
CO (bez. auf 13 % O2	mg/Nm³	< 1250
Staub (bez. auf 13 % O2	mg/Nm³	< 40
Wirkungsgrad	%	> 78

** Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.

Optionales Zubehör:

• Verschiedene Naturstein-Varianten
• Kamineinsatz Innenauskleidung Schamotte Anthrazit statt Schamotte weiß
