Kachelofeneinsatz wassergeführt Schmid Profi W 7 GL mit 7,9 kW - Front: Profi Plus Anthrazit - Außenbefeuerung: ohne

GL

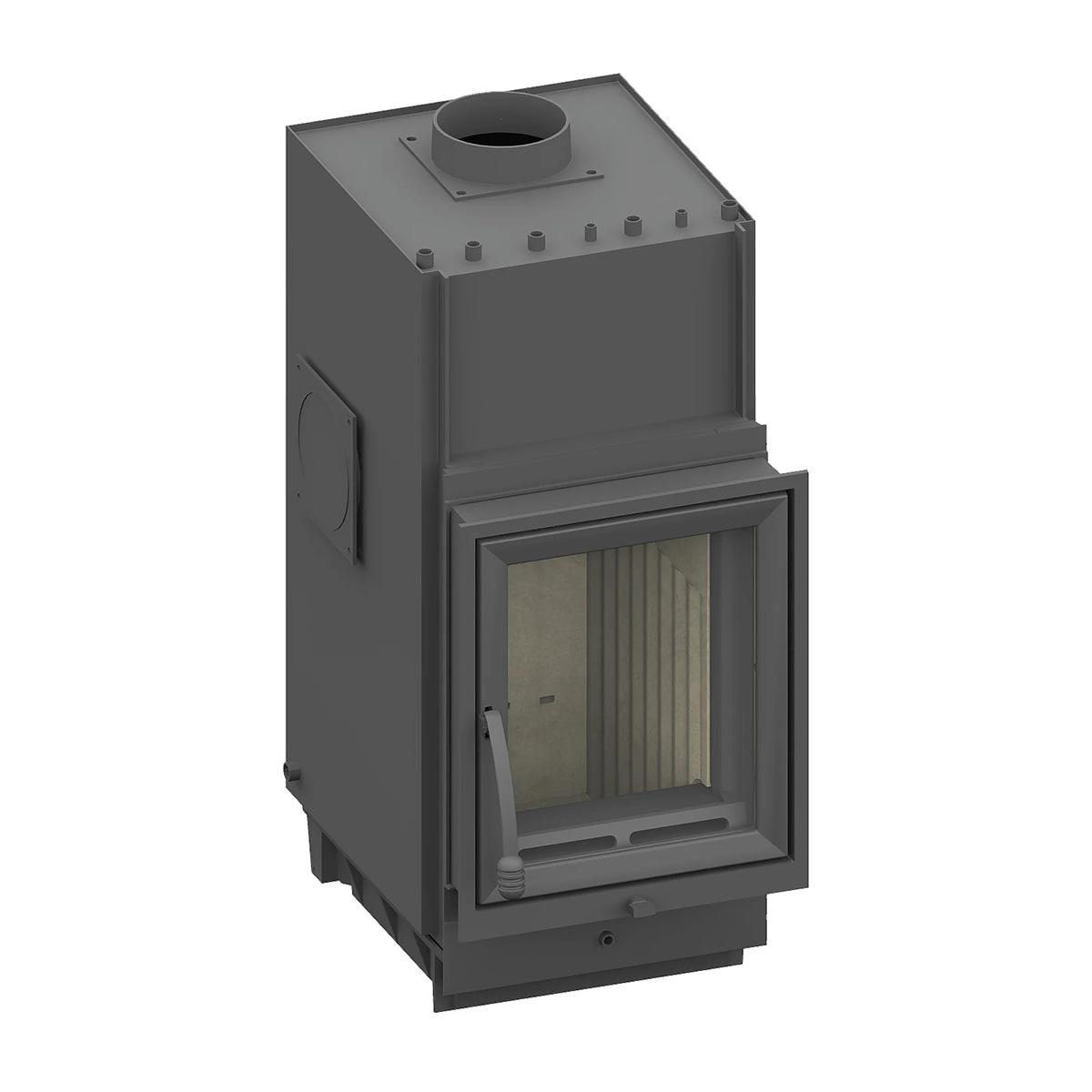

Kachelofeneinsatz Schmid Profi W 7 GL

Wer schon immer ein prasselndes Kaminfeuer genießen und dabei auch noch Heizkosten senken möchte, der sollte einen Blick auf den Heizeinsatz Schmid Profi W 7 GL werfen. Bei diesem handelt es sich um eine wasserführende Feuerstätte, wobei die Brennkammer vollständig mit Wasser umspült wird. So kann ein Teil der erzeugten Wärme als wasserseitige Leistung in den zentralen Heizkreislauf eingespeist werden, womit die Zentralheizung wirksam entlastet wird. Der Heizeinsatz Schmid Profi W 7 GL besitzt eine thermische Ablaufsicherung (TAS) und eine selbstschließende Feuerraumtür mit variablem Türanschlag. So eignet sich die Feuerstätte auch für eine Mehrfachbelegung.

Front-Ausführungen zur individuellen Wahl

Sie wollen selbst entscheiden, wie sich der Heizeinsatz Schmid Profi W 7 GL optisch präsentiert? Kein Problem, denn Sie können zwischen verschiedenen Front-Ausführungen wählen. Bei Profi Plus präsentiert sich die Sichtverglasung mit einem Metall-Scheibenrahmen und einer Spezialbeschichtung, welche die Wärmeabgabe reduziert. Profi K hingegen verleiht dem Heizeinsatz eine Doppelverglasung. Die Frontausführung Profi K Kristall ist sogar dreifachverglast. Dee Sichtverglasung ist mit einem verdeckten Scheibenrahmen eingefasst, wobei die Glaskeramik vierseitig mit einem schwarzen Rahmen bedruckt wurde. Die Ausführung Profi R verleiht dem Heizeinsatz Schmid Profi W 7 GL eine gewölbte Front und Scheibe.

Außenbefeuerung wählbar

Für den wasserführenden Kachelofeneinsatz Camina Profi W 7 GL stehen verschiedene Außenbefeuerungs-Varianten zur Verfügung. Diese ermöglichen das Nachlegen von Brennholz sowie die Bedienung des Einsatzes von außen bzw. von einem anderen Raum aus. Dadurch bleibt der Aufstellraum frei von Holzlagerung und Schmutz, während gleichzeitig eine komfortable Beschickung des Ofens gewährleistet wird. Alle Varianten werden hinten mittig am Kamineinsatz angeschraubt und verfügen über ein Mauerhals-Außenmaß von 400 x 400 mm. Die Mauerhalstiefe ist flexibel von 175 bis 300 mm ausziehbar und kann so an unterschiedliche Wandstärken angepasst werden. Die Ausführung Classic ist mit einer selbstschließenden Gusseisentür und einer Doppelverglasung ausgestattet. Der Türanschlag befindet sich rechts und ist nicht wechselbar. Bei der Variante Steel kommt eine selbstschließende Tür aus Stahlblech mit Doppelverglasung zum Einsatz. Der Türanschlag ist serienmäßig links ausgeführt, kann auf Wunsch jedoch auch rechts gewählt werden. Die Ausführung Stone besitzt ebenfalls eine selbstschließende Stahlblechtür, verzichtet jedoch auf ein Sichtfenster. Der Türanschlag ist serienmäßig links angeordnet und kann alternativ rechts gewählt werden.

Brennkammer mit externer Verbrennungsluft

Der Schmid Profi W 7 GL heizt mit einer Nennwärmeleistung von 12 kW und ist für den Holzbrand ausgelegt. Optional kann dem Kachelofeneinsatz über den Ø 125 mm Außenluftanschluss frische Luft von außerhalb des Hauses zugeführt werden. So bleibt der Sauerstoff im Wohnraum weitestgehend unangetastet, womit der Heizeinsatz Schmid Profi W 7 GL unabhängig von der Raumluft (RLU) heizt. Das sorgt nicht nur für ein angenehmeres Raumklima beim Heizen, sondern verhindert auch die Entstehung von passiven Wärmeverlusten, wie sie bei einem raumluftabhängigen Betrieb (RLA) auftreten würden.

Merkmale:

NW-Leistung: 7,9 kW
Wärmeabgabe wasserseitig: 48 %
Wärmeabgabe raumseitig: 52 %
max. Betriebsdruck: 3,0 bar
Wasserinhalt: 50 l
komplett wasserumspült
inkl. Thermischer Ablaufsicherung (TAS)
Holzbrand
Türanschlag: Front Profi Plus rechts, Front Profi K/K Kristall/R links
Tür selbstschließend
Verglasung: Front Profi Plus 1-fach, Front Profi K 2-fach, Front K Kristall 3-fach, Front R 1-fach
Abgasstutzen: Ø 180 mm
3 Abgas-Anschlussmöglichkeiten: links, rechts oder oben
Feuerraum mit Schamotte ausgekleidet
DIN EN 16510, BImSchV Stufe 2, ECODESIGN 2022, DIN EN 13384

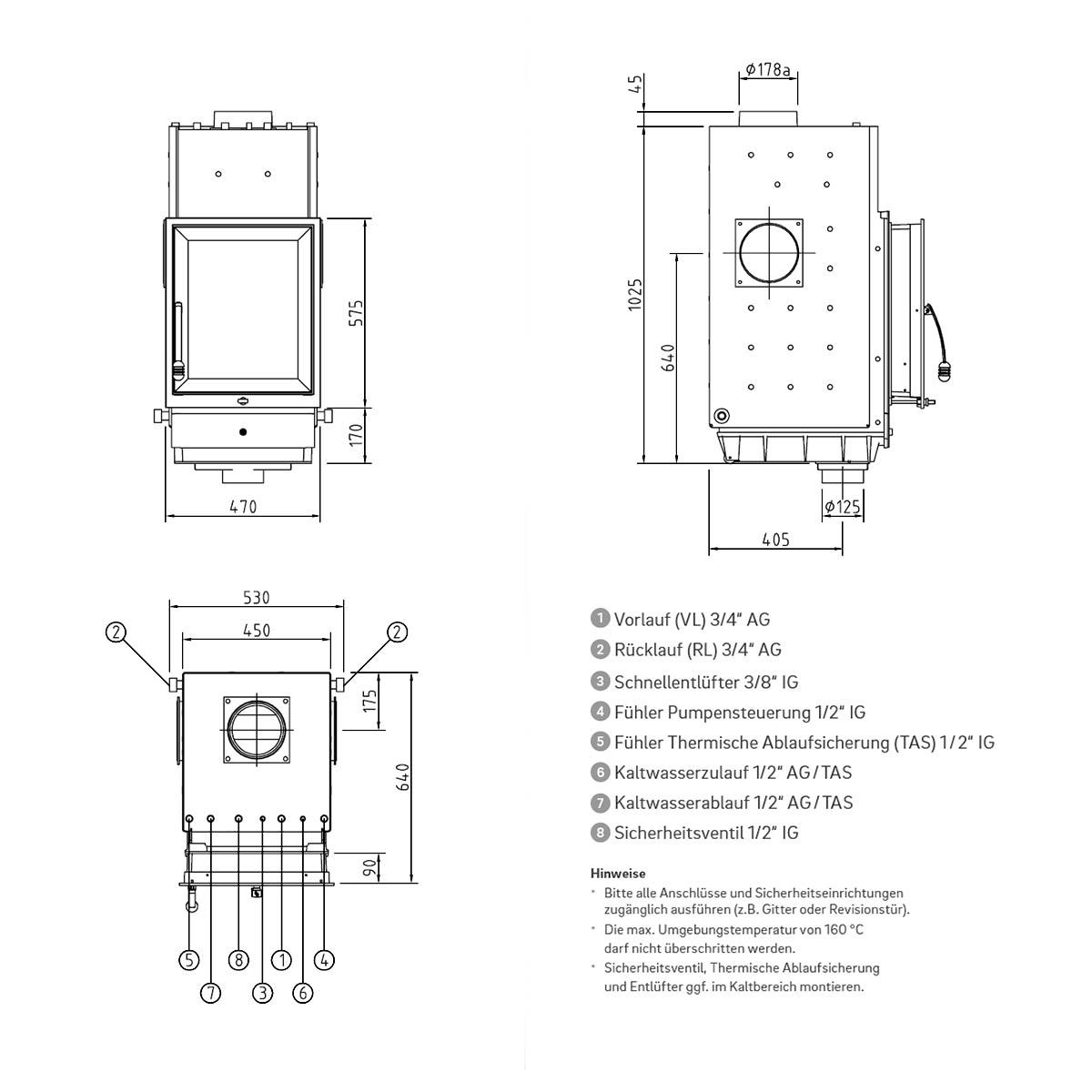

Technische Daten:
Nennwärmeleistung	kW	7,9
Wärmeleistungsbereich	kW	-
Raumwärmeleistung	kW	4,2
Wasserwärmeleistung	kW	3,8
Wärmeabgabe	%	über die Sichtscheibe: 20 konvektive Leistung: 30 wasserseitige Leistung: 50
Abgasstutzen	Ø in mm	180
Verbrennungsluftstutzen	Ø in mm	125
empfohlener freier Querschnitt **	cm²	Zuluft: 430 Umluft: 370
Verbrennungsluftbedarf	m³/h	29,3
empfohlene Holzauﬂagemenge mit NHK	kg	ca. 1,7
empfohlene Holzauﬂagemenge mit Zugsystem	kg	-
empfohlene Scheitholzlänge	cm	33
Abstand im Strahlungsbereich	mm	800
Abstand zur Dämmung, Boden/Wand	mm	> 150/60
Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM)	mm	80
Gewicht	kg	320 - 330
Abgasmassenstrom bei NWL	g/s	11,8
Abgastemperatur bei NWL	°C	204
erforderlicher Förderdruck	Pa	12
CO (bez. auf 13 % O₂	mg/Nm³	< 1250
Staub (bez. auf 13 % O₂	mg/Nm³	< 40
Wirkungsgrad	%	> 80

_{** Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.}

Optionales Zubehör:

Außenluftanschluss-Set, Ø 125 mm

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7063613
Energieeffizienzklasse:	aa
Nennleistung kW, indirekt (Wasser):	4 kW
Scheitholzlänge:	bis 33 cm
Außenbefeuerung:	ohne
Front:	Profi Plus Anthrazit
Brennstoff:	Holz
Geprüft:	BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt:	4
Rauchrohranschluss:	Oben, Seitlich
Rauchrohr Ø:	180mm
Typ:	Kachelofeneinsatz
Verbrennungsluft:	Raumluftunabhängig
Verglasung:	Front
Wärmetransport:	Wasserführend

Downloads

Bedienungsanleitung
Produktdatenblatt Front Profi Plus
Produktdatenblatt Front K / K Kristall
Produktdatenblatt Front R
Leistungserklärung
ECODESIGN
