Kachelofeneinsatz wassergeführt Schmid Profi W 12 mit 14,9 kW - Front: Profi Plus Anthrazit - Außenbefeuerung: ohne

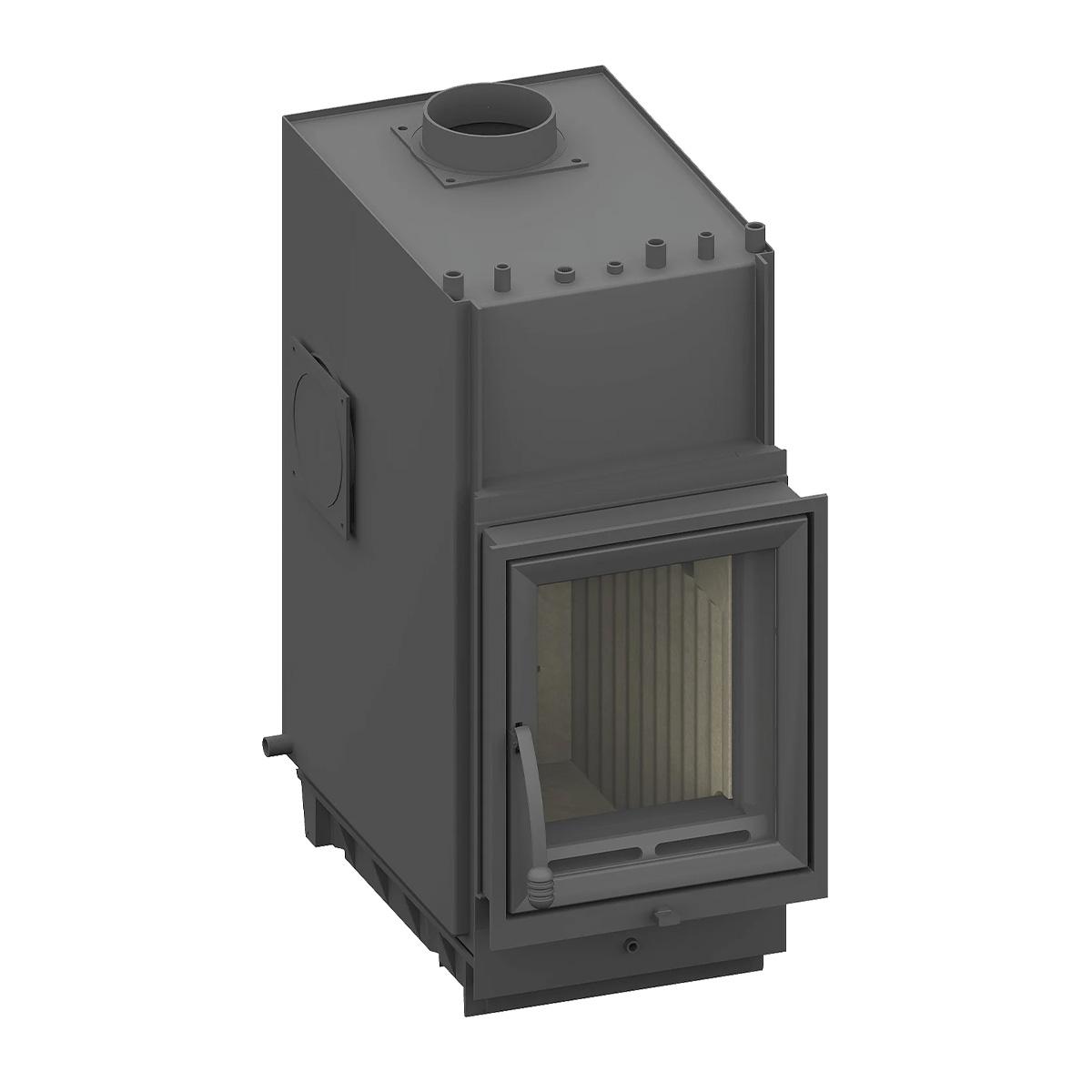

Kachelofeneinsatz Schmid Profi W 12

Der wasserführende Kachelofeneinsatz Schmid Profi W 12 verbindet die Atmosphäre eines klassischen Holzfeuers mit der Möglichkeit, das zentrale Heizsystem wirkungsvoll zu unterstützen. Durch die vollständig wasserumspülte Brennkammer wird ein Teil der erzeugten Energie direkt an den Heizkreislauf übertragen. So profitieren Sie nicht nur von angenehmer Strahlungswärme im Aufstellraum, sondern nutzen die Wärme auch effizient im gesamten Haus. Für zusätzliche Sicherheit sorgen die integrierte thermische Ablaufsicherung (TAS) sowie die selbstschließende Feuerraumtür, wodurch der Einsatz auch für Mehrfachbelegungen geeignet ist

Kaminfront nach Ihren Wünschen

Der Schmid Profi W 12 bietet verschiedene Frontvarianten für unterschiedliche Ansprüche an Design und Verglasung. Die Ausführung Profi Plus verfügt über einen Metall-Scheibenrahmen mit spezieller Beschichtung zur Reduzierung der Wärmeabgabe über die Scheibe. Bei Profi K kommt eine Doppelverglasung zum Einsatz, während Profi K Kristall mit einer dreifach verglasten Front und verdecktem Scheibenrahmen ausgestattet ist. Wer eine besondere Optik bevorzugt, kann sich für die Variante Profi R mit gebogener Frontscheibe entscheiden.

Außenbefeuerung wählbar

Für den Schmid Profi W 12 stehen verschiedene Außenbefeuerungs-Varianten zur Verfügung. Diese ermöglichen das Nachlegen von Brennholz sowie die Bedienung des Kachelofeneinsatzes von einem angrenzenden Raum aus. Dadurch bleiben Aufstellraum und Wohnbereich frei von Brennholz, Schmutz und Ascherückständen. Alle Außenbefeuerungen werden mittig auf der Rückseite des Heizeinsatzes montiert und verfügen über ein Mauerhals-Außenmaß von 400 x 400 mm. Die Mauerhalstiefe lässt sich flexibel von 175 bis 300 mm an unterschiedliche Wandstärken anpassen. Zur Auswahl stehen drei Ausführungen. Classic mit selbstschließender Gusseisentür und Doppelverglasung. Der Türanschlag befindet sich rechts und ist fest vorgegeben. Steel mit selbstschließender Stahlblechtür und Doppelverglasung. Der Türanschlag ist serienmäßig links ausgeführt, kann auf Wunsch jedoch auch rechts gewählt werden. Stone mit selbstschließender Stahlblechtür ohne Sichtfenster. Auch hier ist der Türanschlag serienmäßig links angeordnet und optional rechts verfügbar. Dank dieser unterschiedlichen Varianten lässt sich die Außenbefeuerung optimal an die jeweilige Raumplanung und die persönlichen Anforderungen an Bedienkomfort und Optik anpassen.

Effizient heizen mit externer Verbrennungsluft

Mit einer Nennwärmeleistung von 14,9 kW eignet sich der Schmid Profi W 12 für eine zuverlässige Wärmeversorgung. Optional kann über einen Außenluftanschluss mit 150 mm Durchmesser Verbrennungsluft von außen zugeführt werden. Dadurch bleibt die Raumluft weitgehend unbeeinflusst und der Betrieb gestaltet sich besonders effizient. Gleichzeitig werden unerwünschte Wärmeverluste reduziert, was den Heizkomfort zusätzlich erhöht. Der Schmid Profi W 12 ist damit eine durchdachte Lösung für alle, die die Vorteile eines wasserführenden Kachelofeneinsatzes mit flexiblen Ausstattungsoptionen und einer effizienten Heiztechnik verbinden möchten.

Merkmale:

NW-Leistung: 14,9 kW
Wärmeabgabe wasserseitig: 70 %
Wärmeabgabe raumseitig: 30 %
max. Betriebsdruck: 3,0 bar
Wasserinhalt: 50 l
komplett wasserumspült
inkl. Thermischer Ablaufsicherung (TAS)
Holzbrand
Türanschlag: Front Profi Plus rechts, Front Profi K/K Kristall/R links
Tür selbstschließend
Verglasung: Front Profi Plus 1-fach, Front Profi K 2-fach, Front K Kristall 3-fach, Front R 1-fach
Abgasstutzen: Ø 180 mm
3 Abgas-Anschlussmöglichkeiten: links, rechts oder oben
Feuerraum mit Schamotte ausgekleidet
DIN EN 16510, BImSchV Stufe 2, ECODESIGN 2022, DIN EN 13384

Technische Daten:
Nennwärmeleistung	kW	12
Wärmeleistungsbereich	kW	7,1 - 14,9
Raumwärmeleistung	kW	4,3
Wasserwärmeleistung	kW	10,6
Wärmeabgabe	%	über die Sichtscheibe: 15 konvektive Leistung: 15 wasserseitige Leistung: 70
Abgasstutzen	Ø in mm	180
Verbrennungsluftstutzen	Ø in mm	150
empfohlener freier Querschnitt **	cm²	Zuluft: 830 Umluft: 690
Verbrennungsluftbedarf	m³/h	52,9
empfohlene Holzauﬂagemenge mit NHK	kg	ca. 4,0
empfohlene Holzauﬂagemenge mit Zugsystem	kg	ca. 7,5
empfohlene Scheitholzlänge	cm	50
Abstand im Strahlungsbereich	mm	800
Abstand zur Dämmung, Boden	mm	> 150
Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM)	mm	100
Gewicht	kg	360
Abgasmassenstrom bei NWL	g/s	10,1
Abgastemperatur bei NWL	°C	300
erforderlicher Förderdruck	Pa	12
CO (bez. auf 13 % O₂	mg/Nm³	< 1250
Staub (bez. auf 13 % O₂	mg/Nm³	< 40
Wirkungsgrad	%	> 80

_{** Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.}

Optionales Zubehör:

Außenluftanschluss-Set, Ø 150 mm

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7063648
Energieeffizienzklasse:	aa
Nennleistung kW, indirekt (Wasser):	11 kW
Scheitholzlänge:	bis 33 cm
Außenbefeuerung:	ohne
Front:	Profi Plus Anthrazit
Brennstoff:	Holz
Geprüft:	BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt:	4
Rauchrohranschluss:	Oben, Seitlich
Rauchrohr Ø:	180mm
Typ:	Kachelofeneinsatz
Verbrennungsluft:	Raumluftunabhängig
Verglasung:	Front
Wärmetransport:	Wasserführend

Downloads

Bedienungsanleitung
Produktdatenblatt Front Profi Plus
Produktdatenblatt Front K / K Kristall
Produktdatenblatt Front R
Leistungserklärung
ECODESIGN
