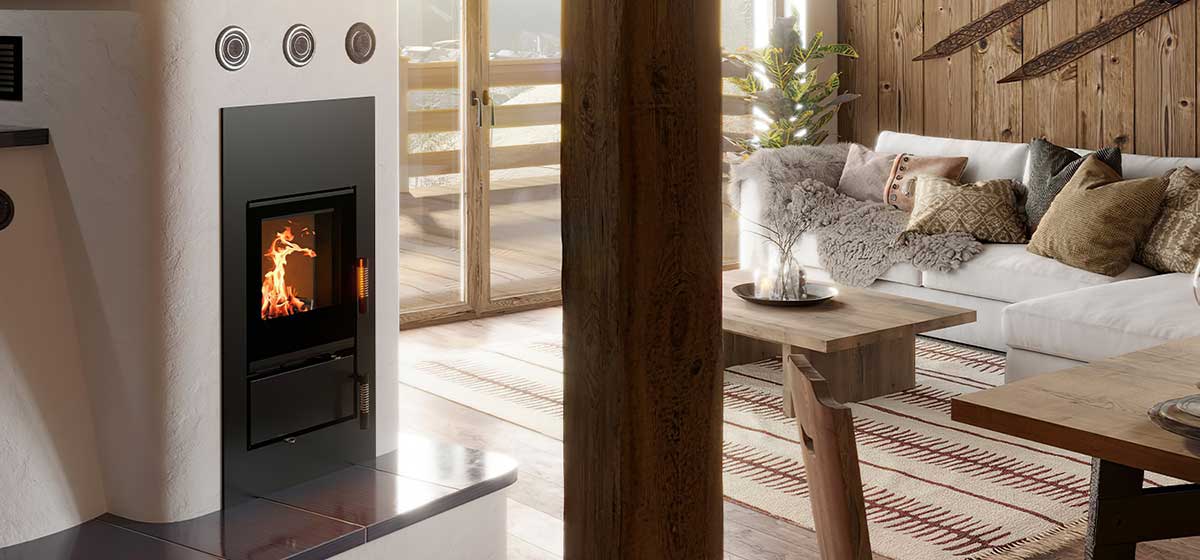

Montagebeispiel

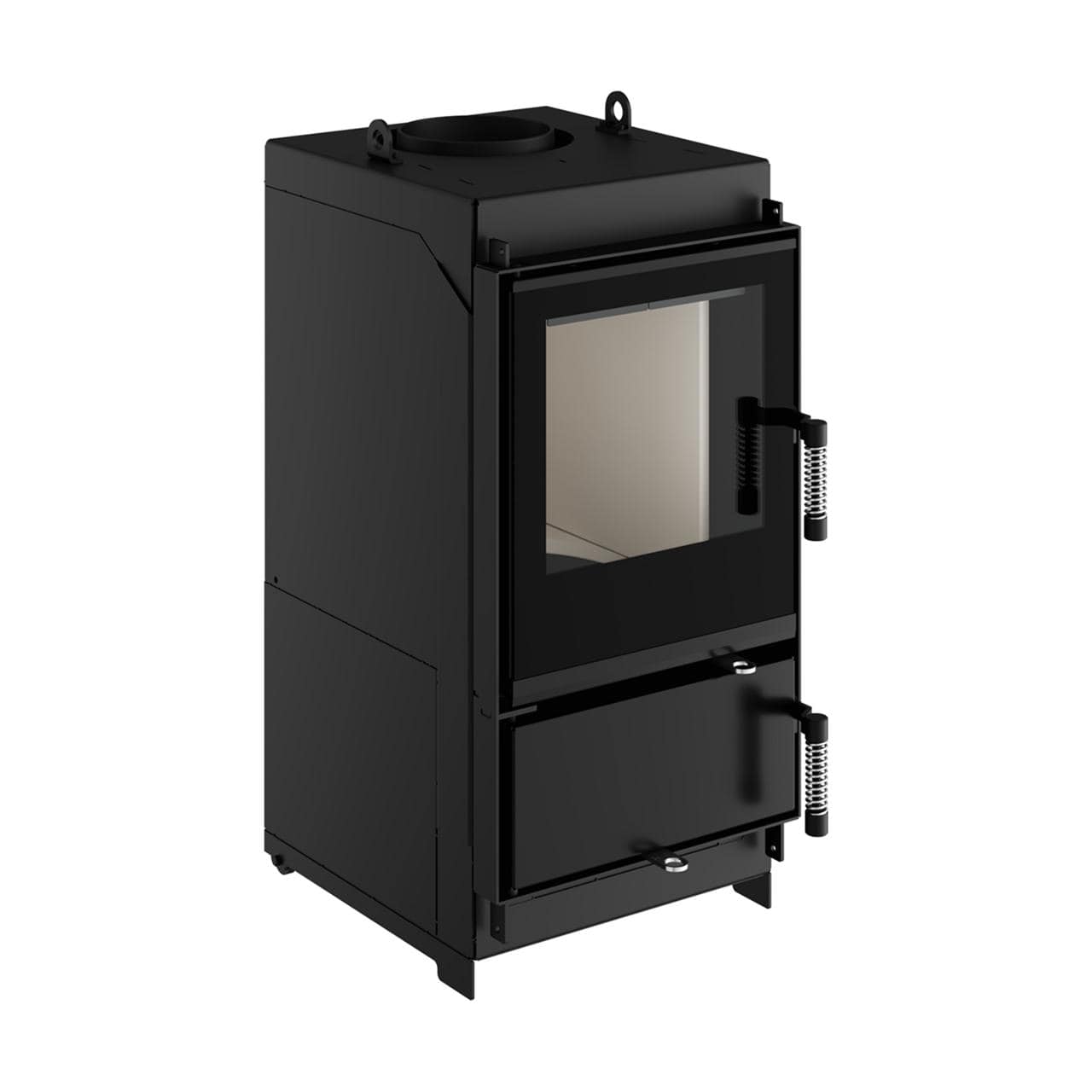

Kachelofeneinsatz Spartherm Renova Cs-42: Der kompakte Alleskönner

perfekt für den Austausch, erhält Ihren altbewährten Kachelofen und bringt ihn auf den neuesten Stand
heizt dabei deutlich emissionsarmer, effizienter und sparsamer
zeichnet sich durch eine geringere Wartungsintensität aus
besitzt eine hohe Langlebigkeit dank geprüfter Qualität
inkl. Verbrennungsluftanschluss Ø 150 mm
kompakt gestaltetet, ein wahrer Alleskönner
Feuerraumtür und Aschelade lassen sich komfortabel öffnen und verleihen einen nostalgischen Look
Aschelade lässt sich zum sauberen Entsorgen der Asche komplett entnehmen
Tür mit Einfach-Verglasung, ermöglicht einen perfekten Blick auf die Flammen
Wählbare Blende, schafft einen perfekten Übergang zwischen dem Heizeinsatz und der Oberfläche des Kachelofens
Tür Klappbar, selbstschließend
Linksanschlag oder Rechtsanschlag

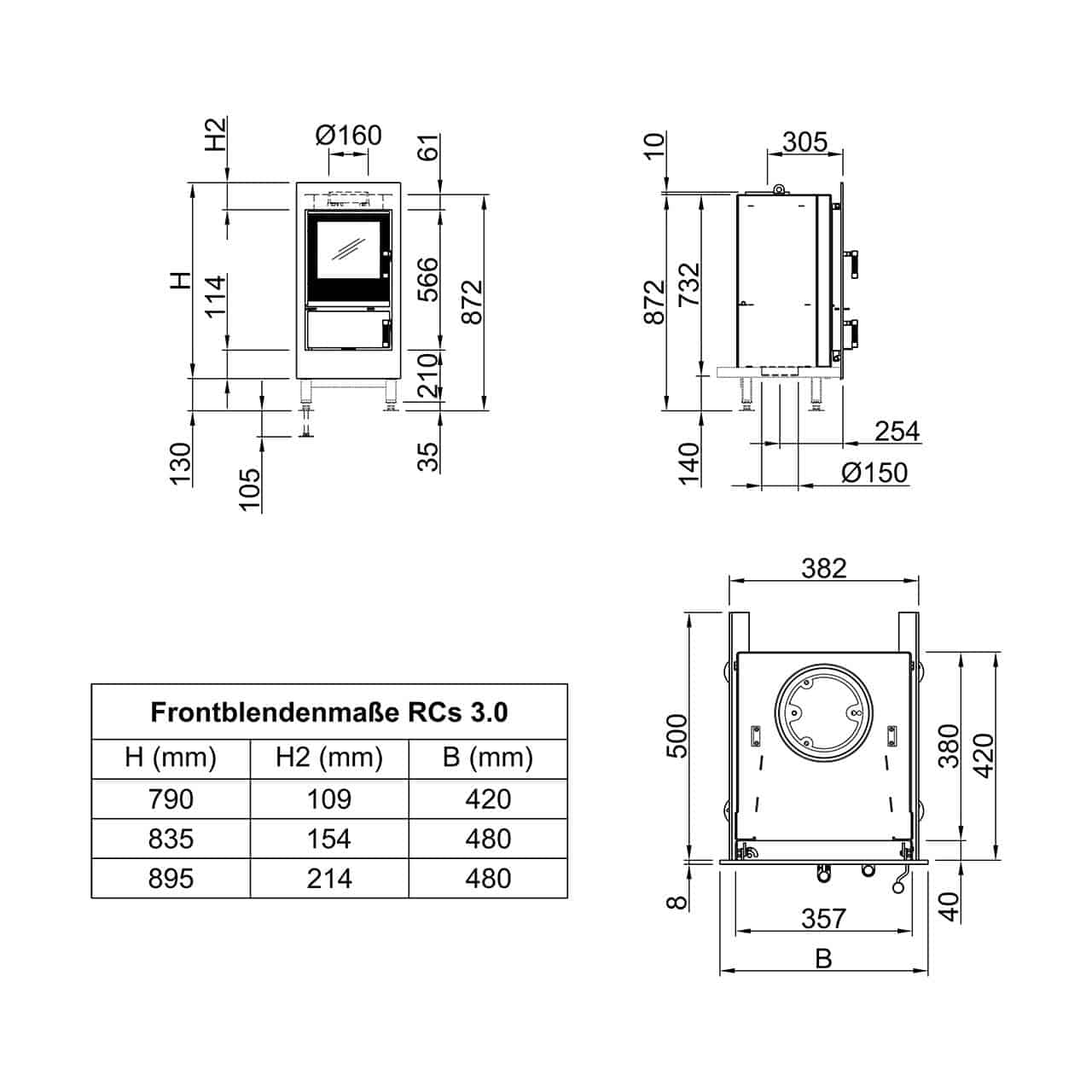

Türmaß H567/B357 mm
Brennstoffe: Scheitholz, Länge ca. 33 cm

Allgemeine Daten
Energieeffizienzklasse
NW-Leistung	6,5 kW
Wärmeleistungsbereich	4,6 - 8,5 kW
Wirkungsgrad	91 %
empf. Schornsteindurchmesser	Ø 160 mm
Abgasanschluss	Ø 160 mm
Gewicht	ca. 105 kg
Erf. Mindestquerschnitt für Um-/ u. Zuluft (mit WLM)	--- cm²
Erf. Mindestquerschnitt für Um-/ u. Zuluft (ohne WLM)	990/1080 cm²
Prüfungen und Werte
nicht selbstschließende Feuerraumtür (Bauart A)	✓
selbstschließende Feuerraumtür (Bauart A1)	✓
Mehrfachbelegung	✓
BImSchV 2. Stufe	✓
Ökodesign 2022	✓
Tripelwerte, geschlossener Feuerraum
Abgasmassenstrom	6,9 g/s
Abgastemperatur (am Abgasstutzen)	478 °C
Erf. Förderdruck	12 Pa
CO₂	7,6 %
Erf. Durchmesser nach M-FeuVo	---
Verbrennungsluftbedarf	22,9 m³/h
Daten zur Installation an einen Schornstein bei Nennwärmeleistung
Abgastemperatur (am Abgasstutzen)	131 °C
Mindestförderdruck	12 Pa
Abgasmassenstrom	6,9 g/s
Emissionen bei Nennwärmeleistung bei 13% O₂
Kohlenmonoxid-Emission (CO)	1250 mg/Nm³
Stickstoﬀ-Emission (NOₓ)	93 mg/Nm³
Emission von organisch gasförmigem Kohlenstoﬀ (OGC)	54 mg/Nm³
Staubemissionen (PM)	36 mg/Nm³
Brandschutzabstände
dF (Abstand am Fußboden nach vorne)	1500 mm
dC / dCS / sC (Abstand / Dämmung¹ zur Decke)	750 / npd / 140 mm
dR / dRS / sR (Abstand / Dämmung¹ zur Rückwand)	0 / 110 / 90 mm
dS / dSX / sX (Abstand / Dämmung¹ zur Seitenwand)	0 / 110 / 90 mm
dL / sL (Abstand / Dämmung¹ zur Seitenwand im Strahlungsbereich)	1500 / npd mm
dP (Strahlungsbereich nach vorne)	1100 mm
Wärmeverteilung
Konvektion	60 %
Sichtscheibe	40 %

¹ Dämmung: Angabe für Steinwollmatten nach AGI-Q 132

0 von 0 Bewertungen

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7034455
Energieeffizienzklasse:	aa
Ausführung:	Türanschlag Rechts
Brennstoff:	Holz
Geprüft:	BImSchV St. 2, EN 16510
Nennleistung kW, direkt:	6
Verbrennungsluft:	Raumluftunabhängig, Raumluftunabhängig, Raumluftunabhängig

Downloads

Title Example

Persönliche Fachberatung

ab 99 Euro kostenloser Versand in Deutschland

Lieferung frei Bordsteinkante

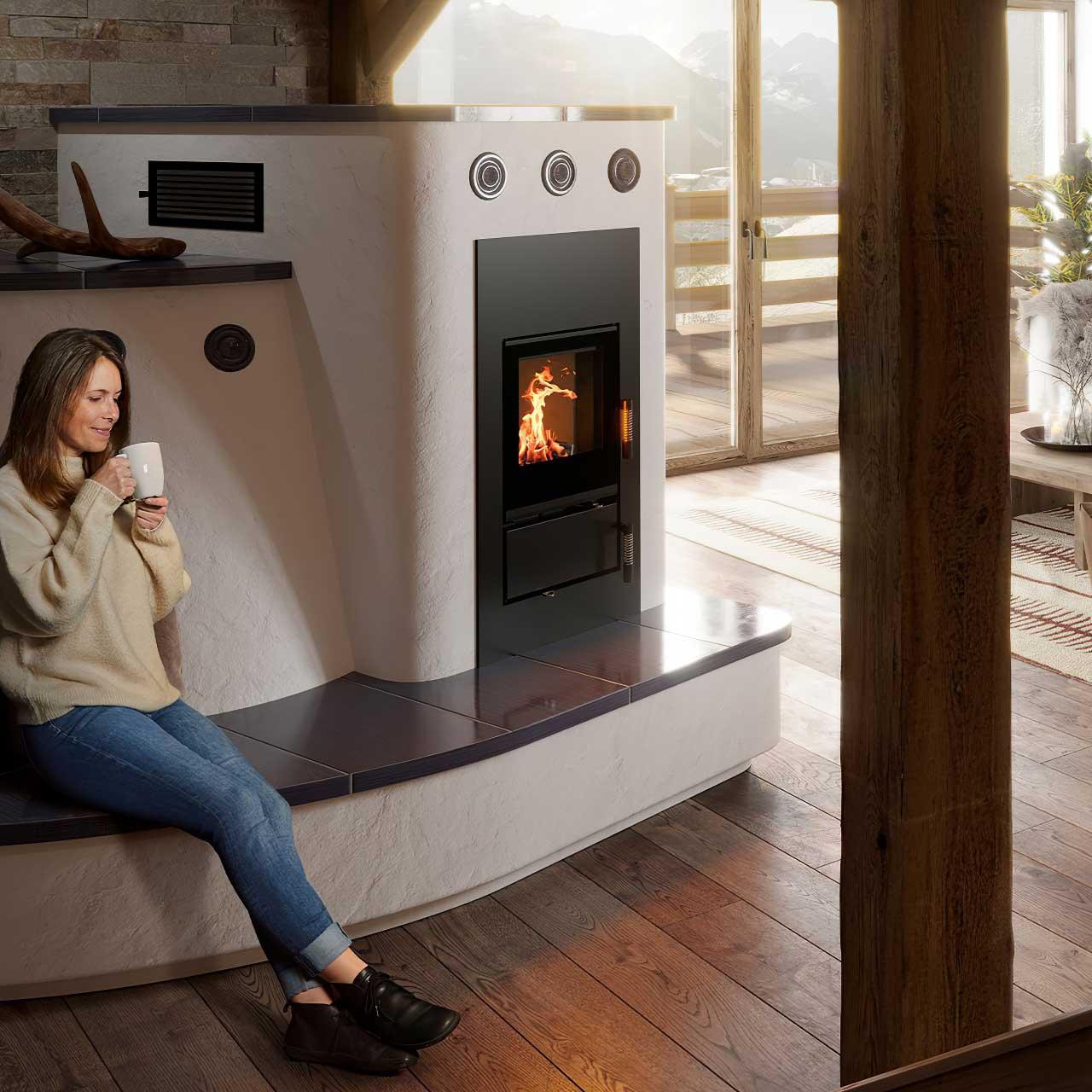

Kachelofeneinsatz Spartherm Renova Cs-42 6,5 kW - Ausführung: Türanschlag Rechts
