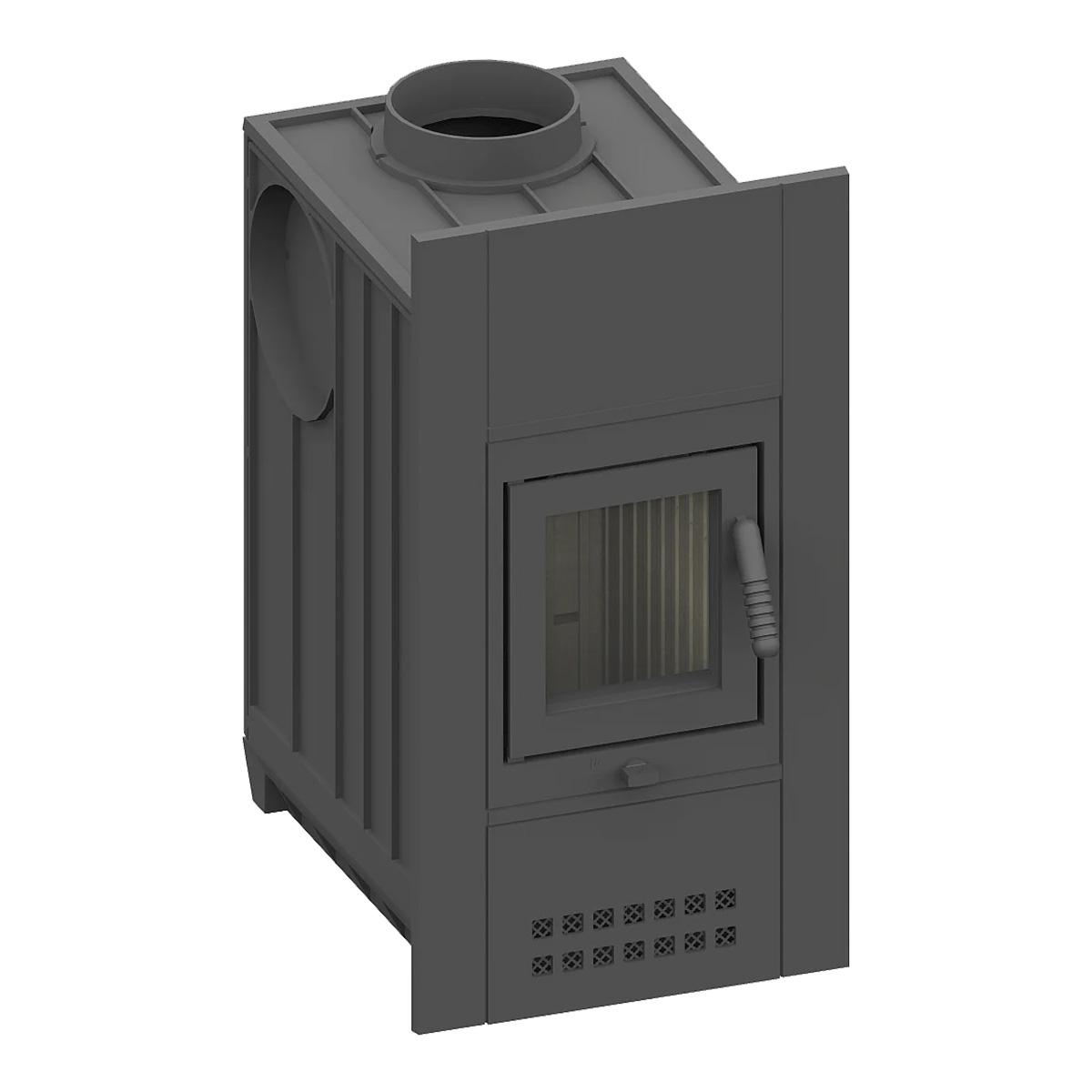

Kachelofeneinsatz Schmid Concept 9 - hochwertige Lösung für Ihren Kamin

Um Ihren alten Kamin mit moderner Technologie auszustatten, können Sie sich ohne Bedenken für den Kachelofeneinsatz Schmid Concept 9 kW entscheiden. Den Blick ins Feuer genießen Sie über eine nahezu quadratische Mehrfach-Scheibe. Der Kamineinsatz Concept verfügt über eine Mehrfach-Verglasung. Dadurch hält dieser bei 30% weniger Wärmeabgabe, die Temperaturen im Brennraum hoch, wodurch der Abbrand effizienter erfolgt.

Praktischer Kachelofeneinsatz Schmid Concept für die moderne Befeuerung

Den modernen Kachelofeneinsatz Schmid Concept können Sie in Ihren vorhandenen Kamin verbauen, sodass das optische Design vollständig in Ihren Händen liegt. Die Front des Kachelofeneinsatzes Schmid Concept besticht durch ein geradliniges Design. Der prägnante Purismus der Front, lässt keinen Raum für unnötigen, vom Feuer ablenkenden, Schnickschnack. Aber nicht nur optisch ist der Einsatz Schmid Concept ein echter Hingucker – er hat auch echt was auf dem Kasten: So besteht bei dem Kachelofeneinsatz Schmid Concept der Ofenkorpus vollständig aus Ofenguss - ein besonderes widerstandsfähiges und vor allem temperaturbeständiges Material. Verwendete Gussmaterialien stellen bei jeglichen Ofenarten ein besonderes Qualitätsmerkmal dar, auf welches Sie nach Möglichkeit immer zurückgreifen sollten. Der Innenraum ist mit massiven Schamottesteinen ausgestattet. Diese werden einfach in den Einsatz hineingestellt, anstatt diese aufwendig zu vermauern. Das Material verfügt ebenfalls über wärmespeichernde, aber auch über isolierende Eigenschaften. Im Brennraum des Kachelofeneinsatzes Schmid Concept werden somit schneller höhere Temperaturen erreicht, die zu einer effizienten Verbrennung führen.

Viel Leistung trifft hohen Wirkungsgrad

Dieser verfügt bei kompakteren Abmessungen über eine Nennwärmeleistung von 9 kW, sowie einem vollständigen Wärmeleistungsbereich zwischen mindestens 3,4 kW bis maximal 9,5 kW. Der Kachelofeneinsatz Schmid Concept 9 wird mit Holz befeuert und ist für eine Scheitlänge von bis zu 33 cm geeignet. Der Wirkungsgrad liegt mit über 80% weit über den gesetzlichen Bestimmungen (70%), wodurch Sie mit diesem Kamineinsatz definitiv von hoher Effizienz profitieren.

Wichtig: Dieser Schmid Olsberg Heizeinsatz ist vor allem als Austauschgerät für ältere Olsberg Brennkammern geeignet. Er kann aber auch für zahlreiche andere Marken und Hersteller verwendet werden. Damit Sie sich einen Überblick darüber verschaffen können, welcher Heizeinsatz von Schmid Olsberg für welches alte Brennkammer Modell als Austauschgerät empfohlen wird, werfen Sie bitte einen Blick in die angehängte Austauschtabelle des Herstellers. Diese bieten wir Ihnen als PDF

Merkmale:

Korpus aus Ofenguss
Für Mehrfachbelegung am Schornstein geeignet
Durchbrandtechnologie
Türanschlag links (nicht wechselbar)
Tür selbstschließend
Mit fester, schwarz lackierter Frontplatte
4 Abgas-Anschlussmöglich keiten: links, rechts, hinten oder oben
Abgasstutzen optional Ø 145 / Ø 160 mm
Feuerraum mit Schamotte ausgekleidet
Holzbrand
BImSchV Stufe 2/ Art. 15a B-VG Österreich/ LRV Schweiz

Technische Daten:
Nennwärmeleistung inkl. NHK	kW	9
Wärmeleistungsbereich	kW	3,4 - 9,5
Raumwärmeleistung	kW	9
Wasserwärmeleistung	kW	---
Wärmeabgabe	%	über die Sichtscheibe: 10 konvektive Leistung: 90 wasserseitige Leistung: ---
Abgasstutzen	Ø in mm	180
Verbrennungsluftstutzen	Ø in mm	---
empfohlener freier Querschnitt **	cm²	Zuluft: 1950 Umluft: 1620
Verbrennungsluftbedarf	m³/h	35
empfohlene Holzauﬂagemenge mit NHK	kg	ca. 4,0
empfohlene Holzauﬂagemenge mit Zugsystem	kg	ca. 7,5
empfohlene Scheitholzlänge	cm	33
Abstand im Strahlungsbereich	mm	800
Abstand zur Dämmung, Boden/Wand	mm	> 150/90
Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM)	mm	60
Gewicht	kg	190
Abgasmassenstrom bei NWL	g/s	8,9
Abgastemperatur bei NWL	°C	270
erforderlicher Förderdruck	Pa	12
CO (bez. auf 13 % O₂	mg/Nm³	< 1250
Staub (bez. auf 13 % O₂	mg/Nm³	< 40
Wirkungsgrad	%	> 80

_{** Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.}

Optionales Zubehör:

Röhrtür, für Frontplatte 480 mm, freier Querschnitt 233 cm², anthrazit
Abstellblech, B346xT231 mm

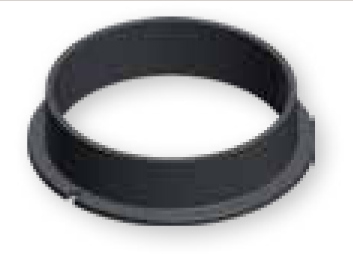

Abgasstutzen für seitlichen Anschluss Ø 160 oder 180 mm
Alternativer Türgriff im Profi Design, anthrazit

Schmid_Concept_Zubehör

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7019494
Energieeffizienzklasse:	aa
Scheitholzlänge:	bis 33 cm
Frontplatte:	480 x 830 mm
Brennstoff:	Holz
Geprüft:	BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt:	9
Rauchrohranschluss:	Hinten, Oben, Seitlich
Typ:	Kamineinsatz
Verbrennungsluft:	Raumluftunabhängig, Raumluftunabhängig, Raumluftunabhängig
Verglasung:	Front
Wärmetransport:	Luftführend, Luftführend, Luftführend, Luftführend, Luftführend

Downloads

Leistungserklärung Schmid Concept 9
Datenblatt Schmid Concept 9
Betreibsanleitung Schmid Concept 9
Energieeffizienzlabel Schmid Concept 9
EU-Datenblatt Schmid Concept 0
