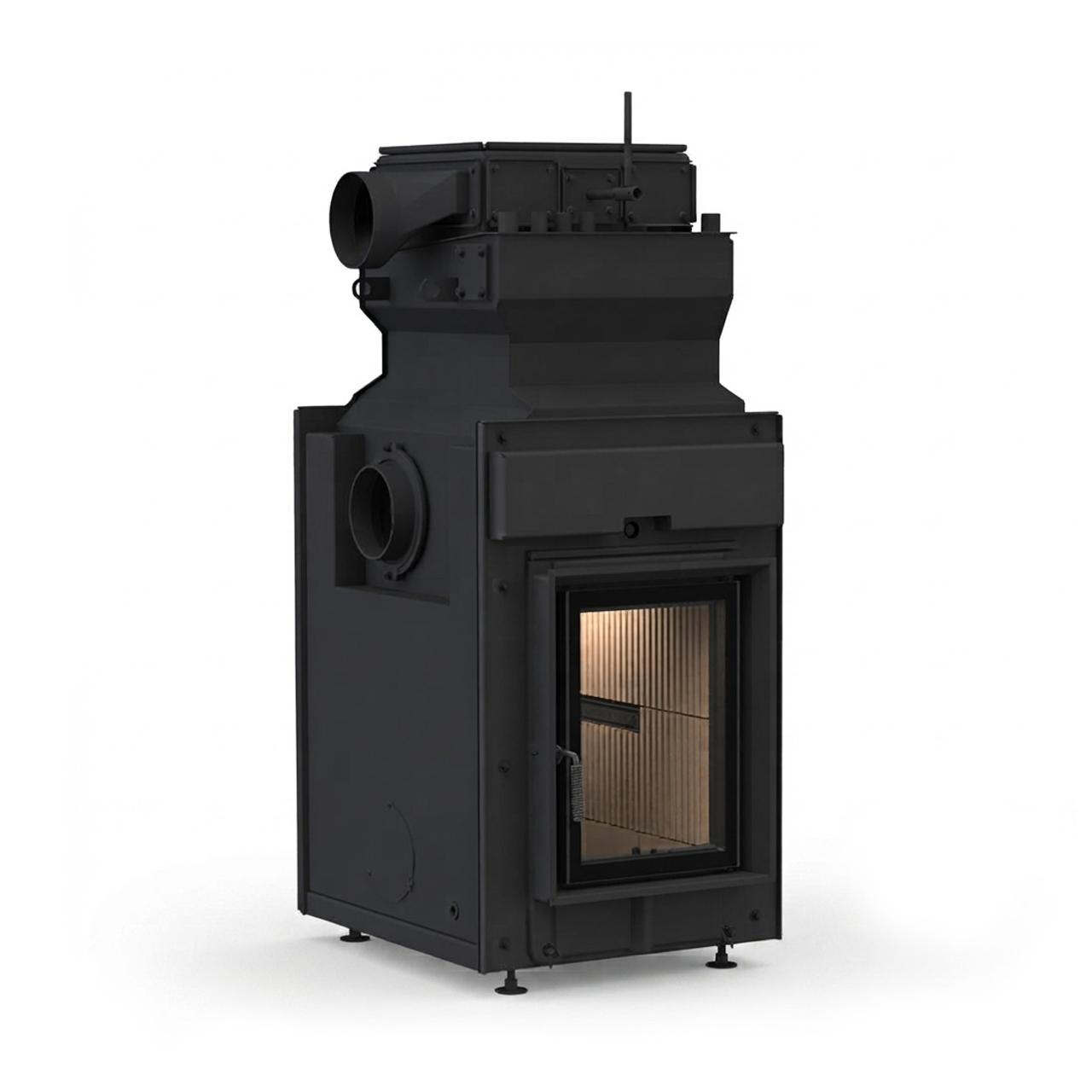

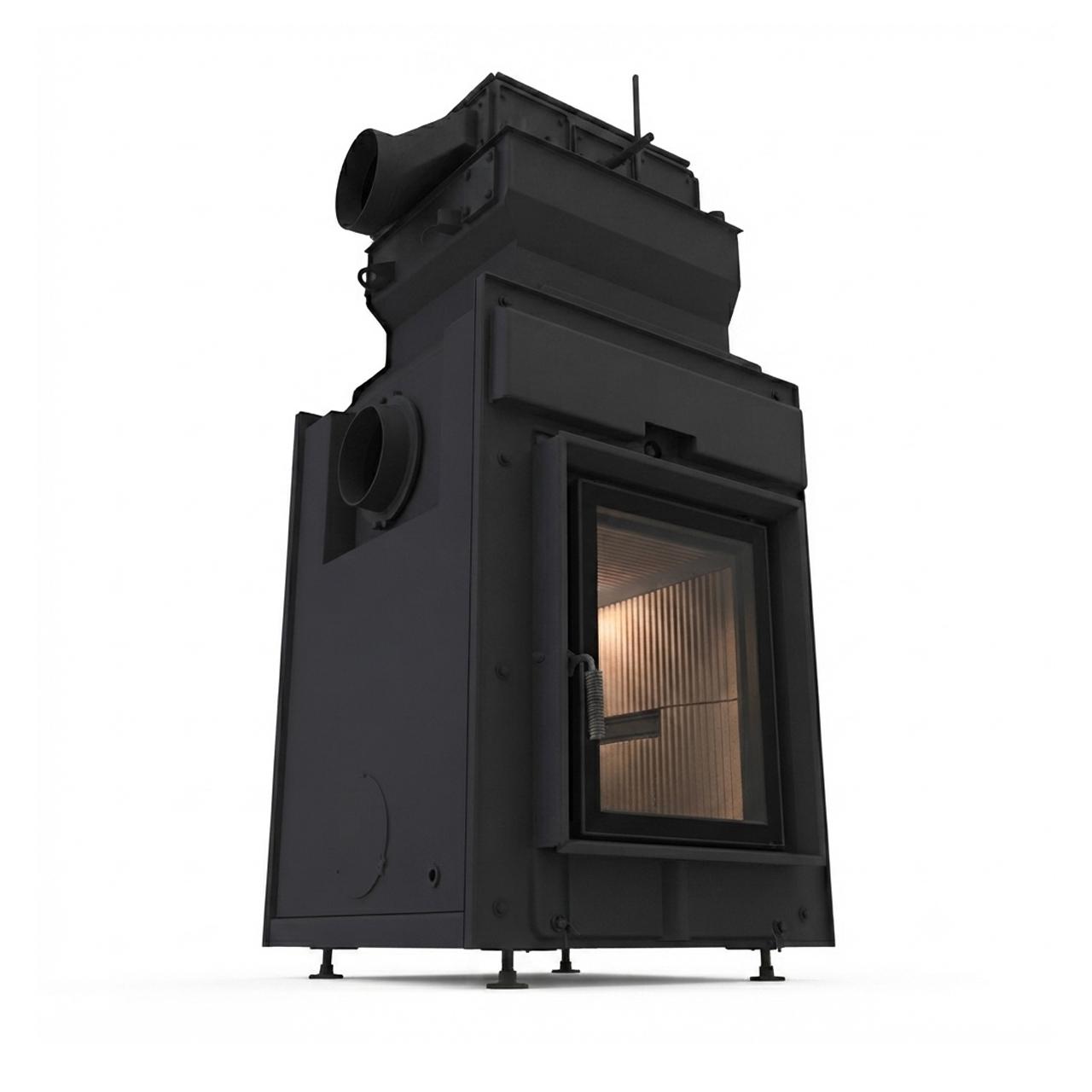

Heizeinsatz wasserführend Brunner HKD 2.2 XL SKh Tunnel

Feuer von beiden Seiten erleben mit dem HKD 2.2 XL-SK/h Tunnel

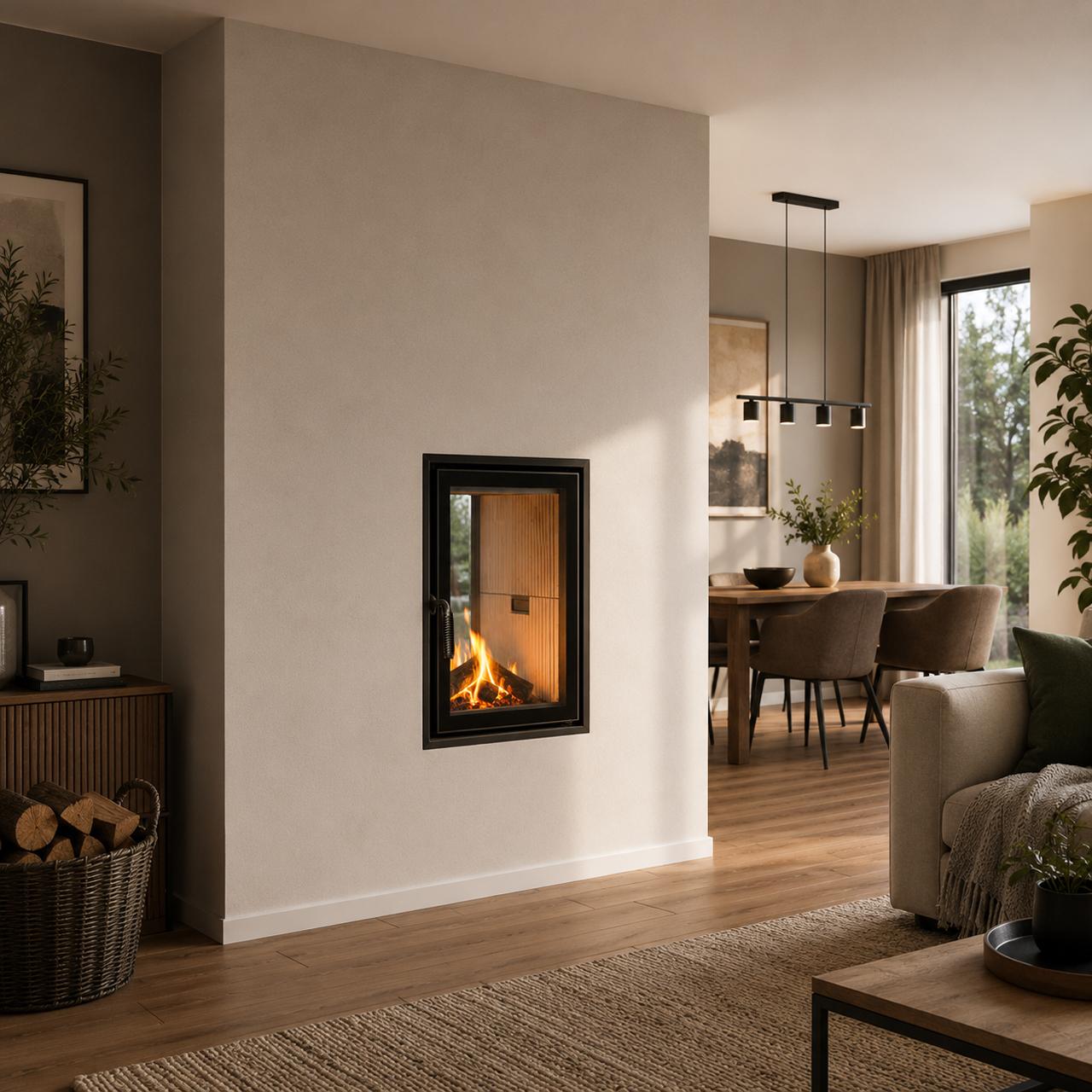

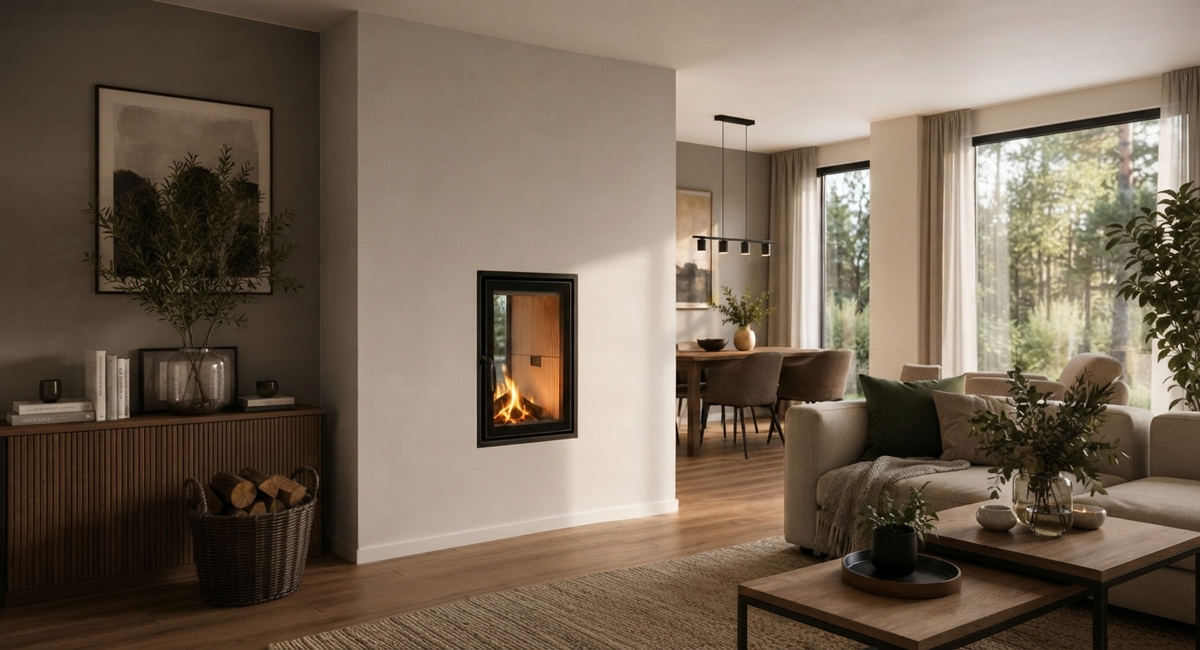

Der Brunner HKD 2.2 XL-SK/h Tunnel zeigt sein Feuer gleichzeitig auf zwei gegenüberliegenden Seiten und eignet sich damit ideal als Raumteiler zwischen zwei Wohnbereichen, etwa zwischen Wohnzimmer und Essbereich. Als wasserführender Heizeinsatz zählt er technisch zur Familie der Brunner Kachelofeneinsätze und übernimmt neben der direkten Wärmeabgabe auch eine wichtige Rolle im Heizsystem Ihres Hauses.

Mit einer Nennwärmeleistung von 13 kW und einem Wasserinhalt von 91 Litern speist dieser Heizeinsatz überschüssige Wärme in Pufferspeicher oder Zentralheizung ein und lässt sich dadurch mit Solaranlage, Photovoltaik oder Wärmepumpe kombinieren. Wählbar ist er mit Einfach- oder Doppelverglasung, und der Türanschlag lässt sich passend zu Ihrem Raum links oder rechts ausführen.

Da der Heizeinsatz als reiner Kesseltyp ohne fertige Außenhülle geliefert wird, gestaltet Ihr Fachbetrieb die sichtbare Verkleidung individuell nach Ihren Wünschen. Für den Übergang zur Verkleidung stehen sowohl Blendrahmen als auch Anbaurahmen zur Verfügung, jeweils in schwarz oder Edelstahl. Da dieses Tunnelgerät zwei geöffnete Seiten hat, werden dabei jeweils zwei Rahmen benötigt.

Serienmäßig ist der Heizeinsatz bereits für die elektronische Steuerung vorbereitet und lässt sich dadurch jederzeit mit der EOS easy AW oder der leistungsfähigeren EOS 8 nachrüsten. Beide vereinen Abbrand- und Wassersteuerung in einem Gerät, die EOS 8 erweitert das zusätzlich um ein größeres Grafik-Touchdisplay und den Fernzugriff per App oder Browser über myBRUNNER.

Wahlweise Heißwasser oder Warmluft: die Moritzklappe

Optional lässt sich dieser Heizeinsatz mit einer speziellen Dreiwegeklappe, der sogenannten Moritzklappe, ausstatten. Sie lenkt den Rauchgasweg wahlweise durch den Kesselteil für die Betriebsart Heißwassererzeugung oder direkt daran vorbei für Warmluft- beziehungsweise Strahlungsbetrieb. So entscheiden Sie flexibel, ob die entstehende Wärme vorrangig ins Heizwasser oder direkt in den Raum abgegeben wird.

Reinigungsmechanik für dauerhaft hohe Leistung

Die Wärmetauscherrohre sollten spätestens nach jedem dritten Abbrand gereinigt werden, damit die Wärmeübertragung dauerhaft effizient bleibt. Der Bedienhebel dafür sitzt oberhalb der Feuerungstür und ist im Auslieferungszustand über ein Warmluftgitter erreichbar. Optional lässt er sich auch über einen Umbausatz von vorne oder seitlich bedienen, falls das serienmäßige Warmluftgitter für Sie schlechter zugänglich ist.

Entdecken Sie den Brunner Heizeinsatz HKD 2.2 XL-SK/h Tunnel und das gesamte Sortiment wasserführender Heizeinsätze jetzt auf ofen.de.

Merkmale:

Feuer von zwei Seiten sichtbar
Ideal als Raumteiler
Wasserführend zur Heizungsunterstützung
Scheitholz bis 50 cm Länge
Einfach- oder Doppelverglasung wählbar
Optional elektronische Steuerung nachrüstbar
Optional mit Moritzklappe für Warmluftbetrieb
Reinigungsmechanik für Wärmetauscherrohre
Kombinierbar mit Solar, PV, Wärmepumpe

Technische Daten
Energieeffizienzklasse
Normen & Zertifizierungen	EN 16510 ✓ BImSchV St. 2 ✓ ECODESIGN 2022 ✓
Nennwärmeleistung	13 kW
Wirkungsgrad	88,6 %
Saisonale Raumheizungs-Energieeffizienz	78,6 %
max. Scheitholzlänge	50 cm
Brennstoff	Scheitholz
Wasserinhalt	91 Liter
Anschlüsse Vorlauf/Rücklauf	1 Zoll
max. Vorlauftemperatur	100 °C
max. Betriebsdruck	3 bar
Abgas- und Emissionswerte
CO-Emission (13 % O₂)	1250 mg/Nm³
NO_x-Emission (13 % O₂)	200 mg/Nm³
OGC-Emission (13 % O₂)	120 mg/Nm³
Feinstaubemission (PM) (13 % O₂)	40 mg/Nm³
Abgasmassenstrom	13,1 g/s
Abgastemperatur	130 °C
Erforderlicher Förderdruck	14 Pa

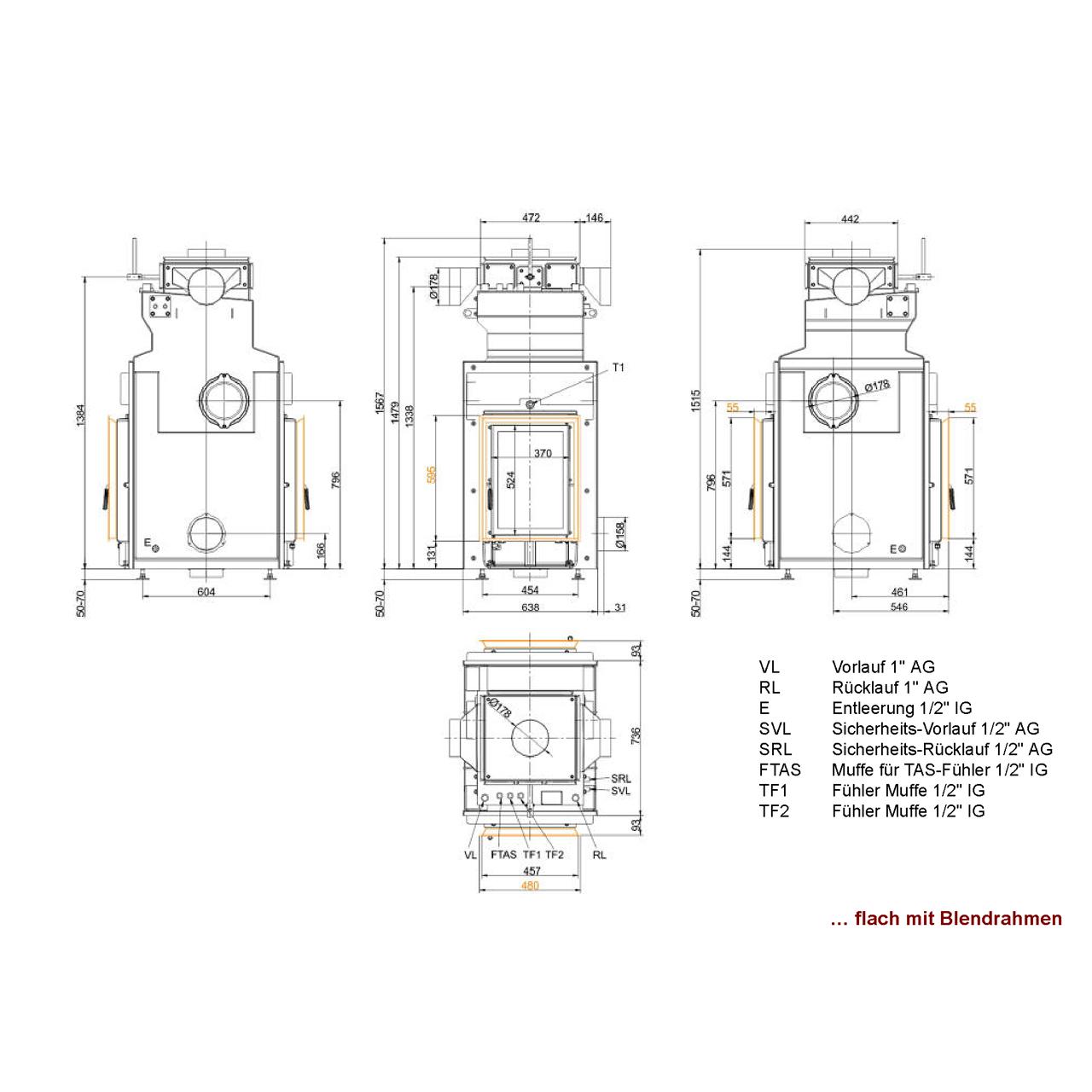

Maße & Anschlüsse
Rauchrohrdurchmesser	Ø 180 mm
Rauchrohranschluss	seitlich \| oben wählbar
Verbrennungsluftanschluss	Ø 160 mm
Gewicht	497 kg
Mindestabstände zu brennbaren Materialien
Unterhalb der Feuerstätte (dB) Fußboden nach vorne (dF) Decke (dC) Rückwand (dR) Seitenwand (dS) Seitenwand im Strahlungsbereich (dL) Angrenzende Materialien (dP)	60 mm 600 mm 500 mm 60 mm 60 mm 500 mm 1000 mm
Lieferumfang
» HKD 2.2 XL-SK/h Tunnel in gewählter Ausführung » Schamottesatz » Haubenauskleidung » Rahmen in gewählter Variante (2 Stück)

Optionales Zubehör:

Abbrandsteuerung EOS easy AW
Abbrandsteuerung EOS 8
Moritzklappe mit Bedienelement
Moritzklappe ohne Bedienelement
Klappenstellmotor
Verlängerung Vierkantgestänge mit biegsamer Welle
Umbausatz/Verlängerung Reinigung vorne
Umbausatz/Verlängerung Reinigung seitlich
Türgriff schwarz

0 von 0 Bewertungen

Oder als Neukunde registrieren?

E-Mail-Adresse

Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Eigenschaften

Artikel-Nr.:	7064752
Anschlusshöhe Abgang hinten (mm):	1529
Energieeffizienzklasse:	aa
Farbe:	Schwarz
Form:	Eckig
Nennleistung kW, indirekt (Wasser):	9 kW
Scheitholzlänge:	bis 50 cm
Ausführung:	Einfachverglasung
Rauchabgang:	oben
Variante:	Blendrahmen schwarz
Brennstoff:	Holz, Holzbrikett
Geprüft:	BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt:	4
Rauchrohranschluss:	Oben, Seitlich
Rauchrohr Ø:	180mm
Speicherofen:	Nein
Typ:	Kachelofeneinsatz
Verbrennungsluft:	Raumluftunabhängig
Verglasung:	Durchsicht
Wärmetransport:	Wasserführend

Downloads

Bedienungsanleitung
Aufbauanleitung
Einbauanleitung ISO-Haube
Einbauanleitung Schamotte
Datenblatt
EU-Produktdatenblatt
Leistungserklärung
Kurzanleitung Kesseltechnik
Installationsanleitung Kesseltechnik
