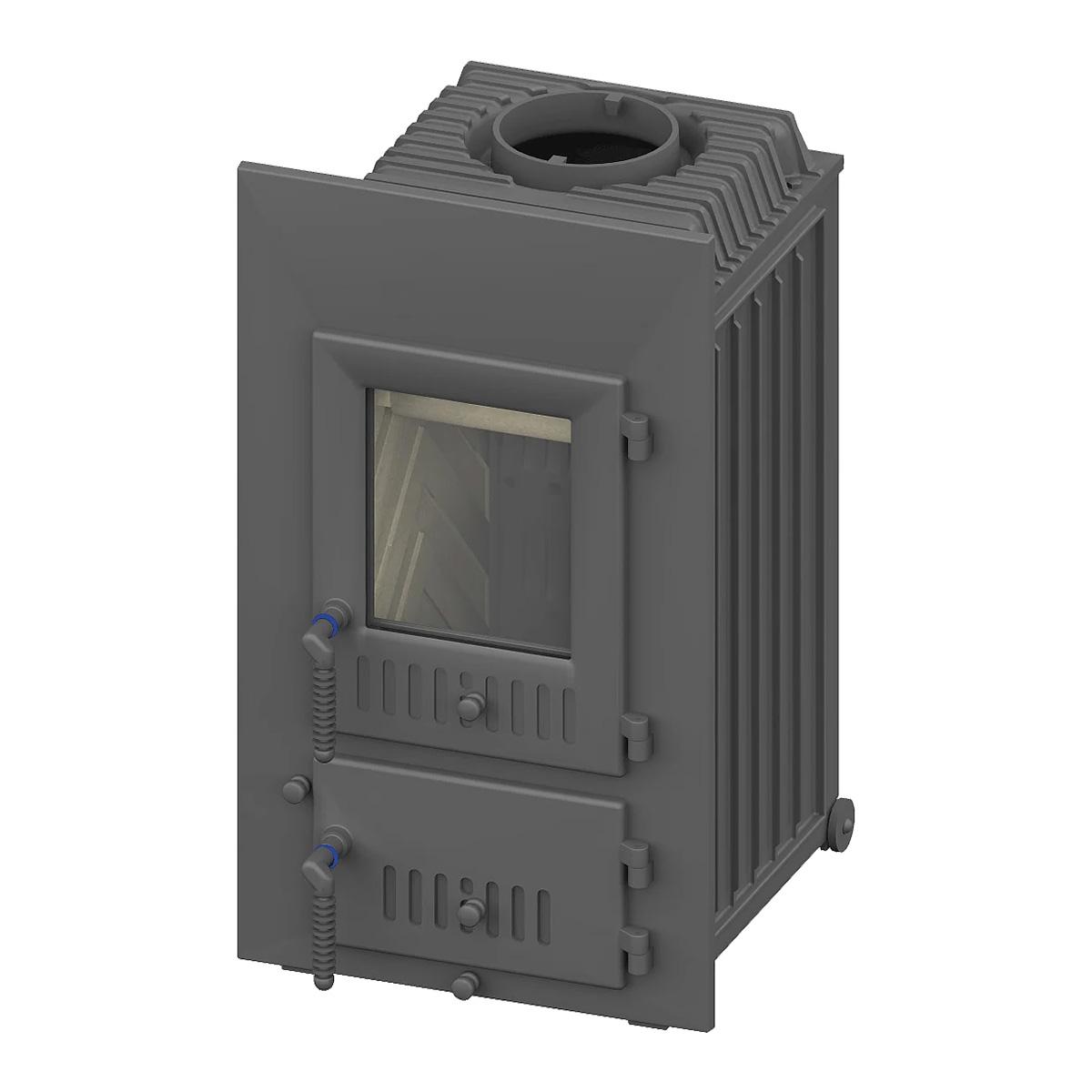

Heizeinsatz Schmid SD 9 E mit 9 kW - Türanschlag: links
2.265,02 € inkl. MwSt., zzgl. Versand (DE - versandkostenfrei ab 99€)
Ursprünglich: 2.975,00 € Sie sparen: 709,98 €
Inhalt:
1 Stück
Lieferzeit 35-40 Werktage
Schmid SD 9 E: Die Arbeitstiere unter den Heizeinsätzen

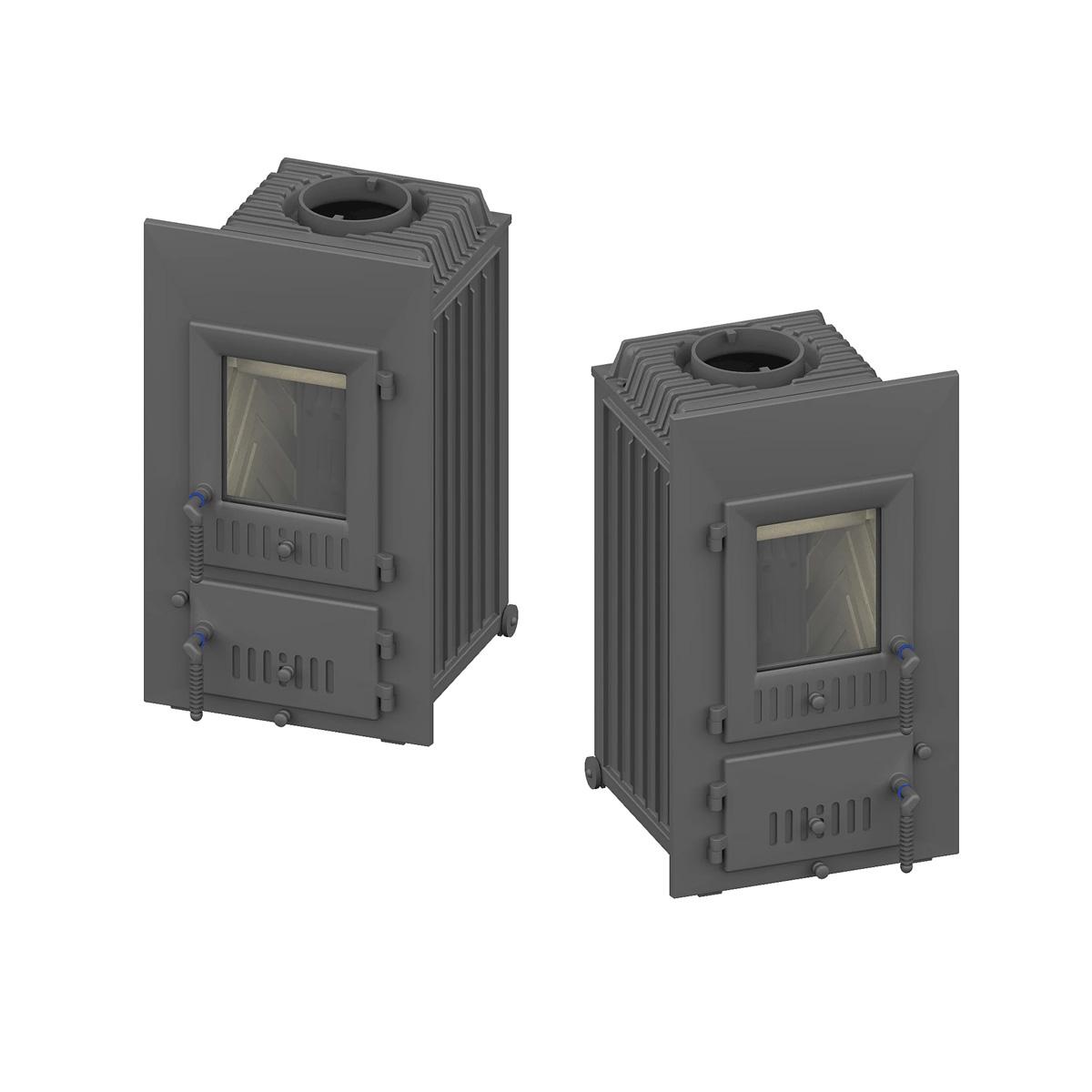

Besitzer eines älteren Kachelofens müssen bald wieder aufrüsten – So werden beispielsweise bis zum 31.12.2017 werden alle Modelle, die älter als 1984 sind, abgeschaltet. Der Grund liegt in den neuen, deutlich verschärften Umweltrichtlinien der BlmSchV. Der Abriss einer bestehenden Anlage kann aber sehr teuer werden. Außerdem werden dabei meist die wertvollen Kacheln beschädigt. Schmid hat deswegen Heizeinsätze als Austauschgeräte entwickelt, um genau dieses Problem zu lösen. Der Schmid SD E ist das Arbeitstier unter den Einsätzen: Es ist in einer 9 kW und einer 11 kW-Version erhältlich.
Technisch ausgereift mit geringen Emissionswerten
Der SD 9 E verfügt über eine manuelle Verbrennungsluftregelung. Sie können die Intensität des Feuers also selbst einstellen. Der Innenraum des Heizeinsatzes wurde mit Katalysator-Decksteinen ausgestattet, um die Leistung zu optimieren. Die Innenverkleidung des Heizeinsatzes ist aus massiver Schamotte für optimalen Schutz. Durch die spezielle Luftführung kann dieses Modell auch bei ungünstigen Schornsteinverhältnissen eingesetzt werden. Der SD E eignet sich für eine Mehrfachbelegung am Schornstein. Der Heizeinsatz ist aus Gusseisen gefertigt. Die Frontscheibe ist doppelt verglast, wodurch etwa 30% weniger Wärme über das Glas abgegeben werden. Dadurch steigt die Temperatur in der Brennkammer höher und die Verbrennung wird noch effizienter. Gleichzeitig verfügen beide Ausführungen des SD E Heizeinsatzes über eine praktische Scheibenspülung. Diese verhindert weitgehend, dass das Glas an der Innenseite von Ruß verschmutzt wird. Der Türanschlag befindet sich auf der rechten Seite. Wichtig ist auch, dass die Brennkammer auf eine Rostbefeuerung ausgelegt ist. Das bedeutet, es können sowohl Holzscheite, als auch Braunkohlebriketts zur Energiegewinnung genutzt werden. Dieser Heizeinsatz erfüllt die neuen Abgasnormen nach BImSchV der 2. Stufe und ist damit zukunftssicher gerüstet. So verhelfen Sie Ihrem alten Kachelofen wieder zu neuem Glanz.
Merkmale:
- Korpus aus Ofenguss
- Für Mehrfachbelegung am Schornstein geeignet
- Manuelle Verbrennungsluftregelung
- Mehrfachverglasung
- Türanschlag rechts
- Tausch der Innenauskleidung durch die Fülltür
- Brennraum-Auskleidung mit Katalysator-Deckenstein
- Feuerraum mit Schamotte ausgekleidet
- Rostfeuerung
- Brennstoff: Holz, Braunkohle
- BImSchV Stufe 2, 15a B-VG Österreich (nicht SD 11 E), LRV Schweiz, BStV der Städte Aachen, Düsseldorf, München und Stuttgart

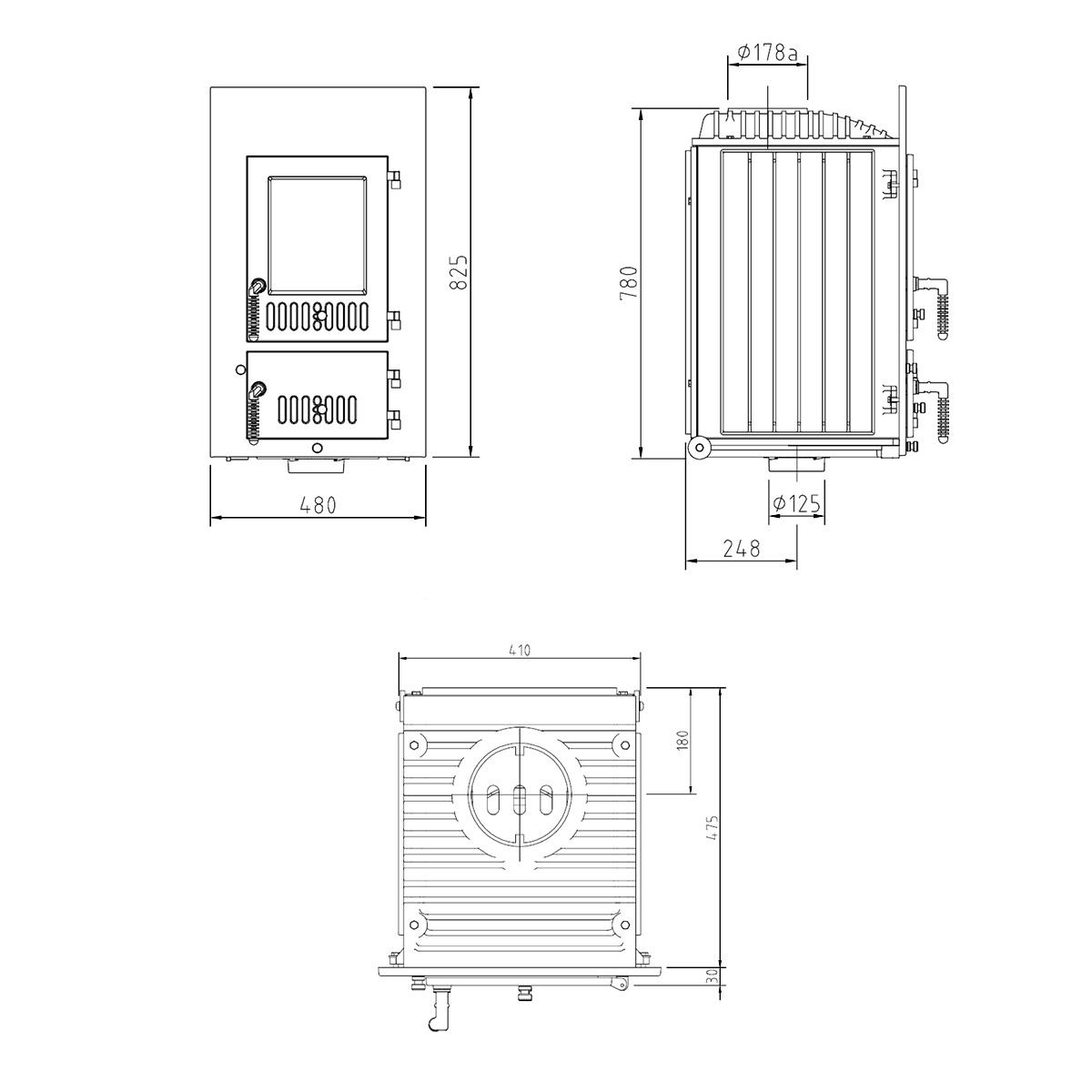

| Technische Daten: | |||
|---|---|---|---|
| SD 9 E | SD 11 E | ||
| Nennwärmeleistung inkl. NHK | kW | 9 | 11 |
| Wärmeleistungsbereich | kW | --- | 6,0 - 11,2 |
| Raumwärmeleistung | kW | 9 | 11 |
| Wasserwärmeleistung | kW | --- | |
| Wärmeabgabe | % | über die Sichtscheibe: 10 konvektive Leistung: 90 wasserseitige Leistung: --- |
|
| Abgasstutzen | Ø in mm | 180 | |
| Verbrennungsluftstutzen | Ø in mm | 125 | |
| empfohlener freier Querschnitt ** | cm² | Zuluft: 1950 Umluft: 1620 |
Zuluft: 2380 Umluft: 1980 |
| Verbrennungsluftbedarf | m³/h | 34,9 | 40 |
| empfohlene Holzauflagemenge mit NHK | kg | ca. 4,0 | ca. 6,0 |
| empfohlene Holzauflagemenge mit Zugsystem | kg | ca. 7,5 | ca. 11,0 |
| empfohlene Scheitholzlänge | cm | 33 | 50 |
| Abstand im Strahlungsbereich | mm | 800 | |
| Abstand zur Dämmung, Boden/Wand | mm | > 150/90 | > 150/110 |
| Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM) | mm | 60 | |
| Gewicht | kg | 200 | 235 |
| Abgasmassenstrom bei NWL | g/s | 9,3 | 12,3 |
| Abgastemperatur bei NWL | °C | 279 | 12,3 |
| erforderlicher Förderdruck | Pa | 12 | |
| CO (bez. auf 13 % O2 | mg/Nm³ | < 1250 | |
| Staub (bez. auf 13 % O2 | mg/Nm³ | < 40 | |
| Wirkungsgrad | % | > 80 | |
** Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.
Optionales Zubehör:
- Waagerechter Abgang aus Guss mit Haltebügel, Eingang/Ausgang Ø180 mm
- Lüftungsgitter, 480 x 250 mm bzw. 480 x 110 mm
- Guss-Umrüstrahmen, zum Wellenstein-Katalysator
| Artikel-Nr.: | 7053232 |
|---|---|
| Durchmesser: | 180mm |
| Energieeffizienzklasse: | aa |
| Scheitholzlänge: | bis 33 cm |
| Türanschlag: | links |
| Brennstoff: | Holz, Kohle |
| Geprüft: | BImSchV St. 2, ECODESIGN 2022 |
| Nennleistung kW, direkt: | 9 |
| Rauchrohranschluss: | Oben |
| Rauchrohr Ø: | 180mm |
| Typ: | Kamineinsatz |
| Verbrennungsluft: | Raumluftunabhängig |
| Verglasung: | Front |
| Wärmetransport: | Luftführend |
