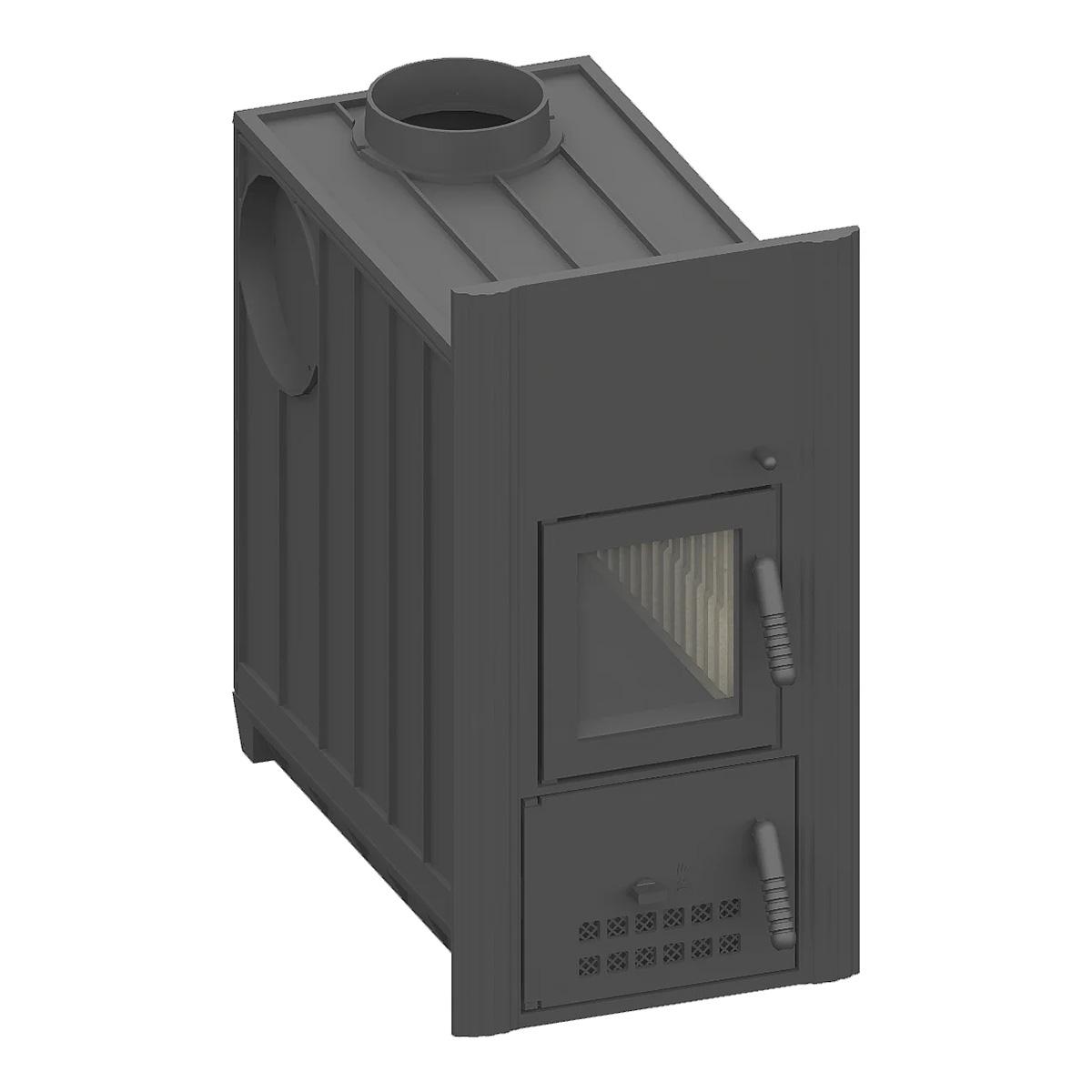

Heizeinsatz Schmid Creation 11 mit 11 kW - Frontplatte: 480 x 830 mm
2.882,00 € inkl. MwSt., zzgl. Versand (DE - versandkostenfrei ab 99€)
Ursprünglich: 3.391,50 € Sie sparen: 509,50 €
Inhalt:
1 Stück
Lieferzeit 35-40 Werktage
Kachelofeneinsatz Schmid Creation 11
Der Kachelofeneinsatz Schmid Creation 11 wurde speziell für die Modernisierung bestehender Kachelöfen entwickelt. Er ermöglicht es, ältere Anlagen technisch auf den aktuellen Stand zu bringen und weiterhin das Ambiente eines alten Kachelofens zu genießen. Mit einer Nennwärmeleistung von 11 kW eignet sich der Einsatz für die zuverlässige Beheizung von Wohnräumen und überzeugt durch eine robuste Konstruktion sowie eine moderne Verbrennungstechnik.
Robuste Bauweise für den täglichen Einsatz

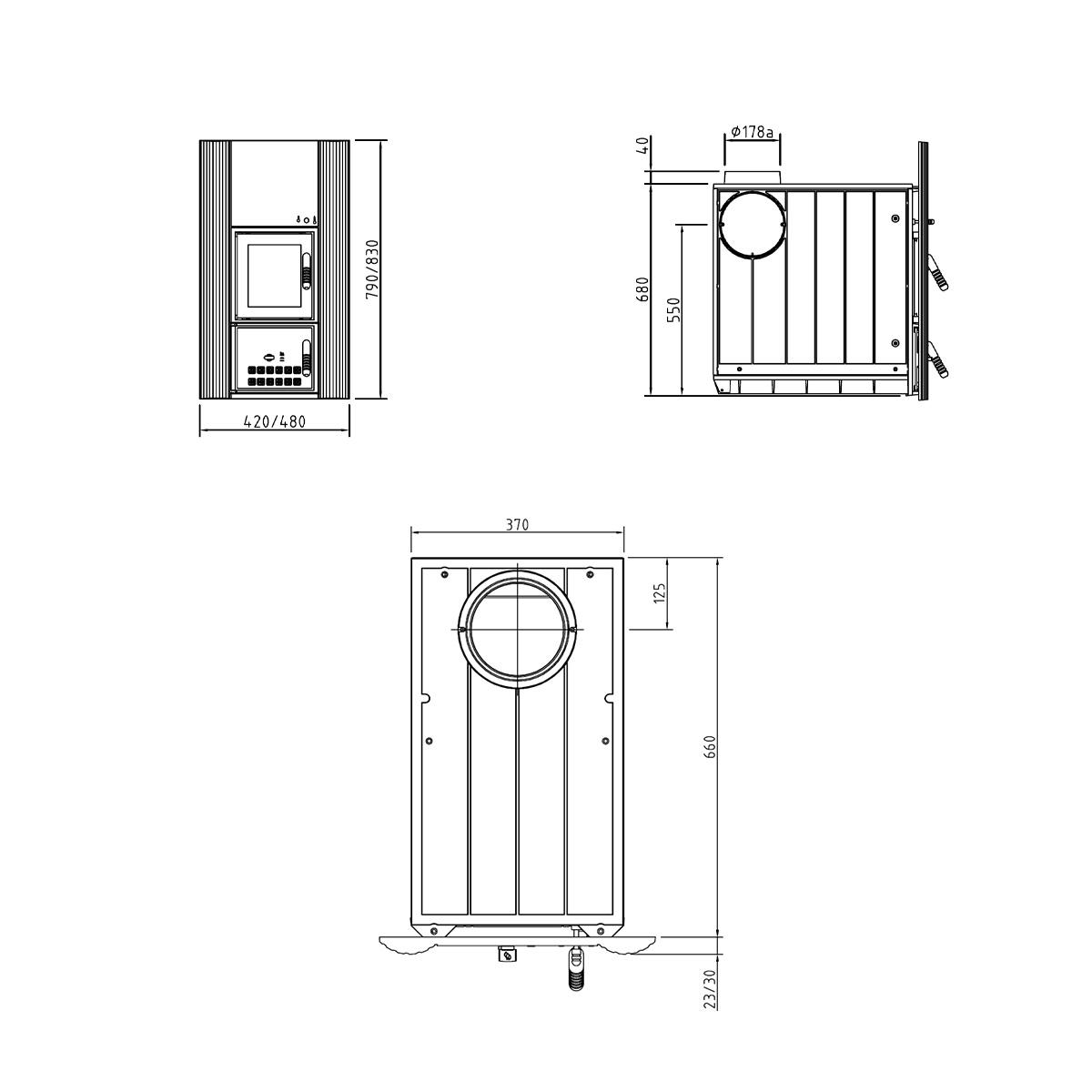

Optisch präsentiert sich der Creation 11 mit einer schwarz lackierten Frontplatte, die wahlweise in den Formaten 420 x 790 mm oder 480 x 830 mm erhältlich ist. Der Korpus des Schmid Creation 11 besteht aus langlebigem Ofenguss und ist für den dauerhaften Einsatz ausgelegt. Die Brennauskleidung besteht aus hochwertiger Schamotteauskleidung und unterstützt eine gleichmäßige Wärmeentwicklung. Die Rostfeuerung mit praktischem Rüttelrost sorgt für eine komfortable Brennstoffnutzung und erleichtert die Entfernung von Verbrennungsrückständen. Als Brennstoff eignet sich naturbelassenes Scheitholz mit einer Länge von bis zu 50 cm. Über den zentralen Einhandregler lässt sich die Verbrennungsluft einfach und präzise steuern, sodass Sie die Feuerintensität jederzeit an Ihren Wärmebedarf anpassen können.
Flexible Anschlussmöglichkeiten
Der Schmid Creation 11 bietet verschiedene Möglichkeiten für den Rauchrohranschluss. Dieser kann je nach Einbausituation oben, hinten oder seitlich erfolgen. Der Rauchrohrstutzen hat einen Durchmesser von 180 mm und ist nach hinten, oben und seitlich möglich. Das ermöglicht eine flexible Integration in bestehende Ofenanlagen. Dank selbstschließender Feuerraumtür ist der Kachelofeneinsatz für Mehrfachbelegung geeignet.
Merkmale:
- schwarz lackierte Frontplatte in 420 x 790 mm oder 480 x 830 mm wählbar
- Einhandregler
- Rauchrohranschluss: 180 mm
- Rostfeuerung (Scheitholz), Rüttelrost
- für Mehrfachbelegung am Schornstein geeignet
- Türanschlag links (nicht wechselbar)
- Tür selbstschließend
- Feuerraum mit Schamotte ausgekleidet
- Brennstoff: Holz
| Technische Daten: | ||
|---|---|---|
| Nennwärmeleistung inkl. NHK | kW | 11 |
| Wärmeleistungsbereich | kW | 5,5 - 12,1 |
| Raumwärmeleistung | kW | 11 |
| Wasserwärmeleistung | kW | --- |
| Wärmeabgabe | % | über die Sichtscheibe: 10 konvektive Leistung: 90 wasserseitige Leistung: --- |
| Abgasstutzen | Ø in mm | 180 |
| Verbrennungsluftstutzen | Ø in mm | --- |
| empfohlener freier Querschnitt ** | cm² | Zuluft: 2380 Umluft: 1980 |
| Verbrennungsluftbedarf | m³/h | 42,4 |
| empfohlene Holzauflagemenge mit NHK | kg | ca. 6,0 |
| empfohlene Holzauflagemenge mit Zugsystem | kg | ca. 11,0 |
| empfohlene Scheitholzlänge | cm | 50 |
| Abstand im Strahlungsbereich | mm | 800 |
| Abstand zur Dämmung, Boden/Wand | mm | > 150/110 |
| Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM) | mm | 60 |
| Gewicht | kg | 225 |
| Abgasmassenstrom bei NWL | g/s | 11,8 |
| Abgastemperatur bei NWL | °C | 257 |
| erforderlicher Förderdruck | Pa | 12 |
| CO (bez. auf 13 % O2 | mg/Nm³ | < 1250 |
| Staub (bez. auf 13 % O2 | mg/Nm³ | < 40 |
| Wirkungsgrad | % | > 80 |
** Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.
| Artikel-Nr.: | 7063549 |
|---|---|
| Energieeffizienzklasse: | aa |
| Farbe: | Schwarz |
| Scheitholzlänge: | bis 25 cm |
| Frontplatte: | 480 x 830 mm |
| Brennstoff: | Holz |
| Geprüft: | BImSchV St. 2, ECODESIGN 2022, EN 16510 |
| Nennleistung kW, direkt: | 11 |
| Rauchrohranschluss: | Hinten, Oben, Seitlich |
| Rauchrohr Ø: | 180mm |
| Typ: | Kamineinsatz |
| Verbrennungsluft: | Raumluftabhängig |
| Verglasung: | Front |
| Wärmetransport: | Luftführend |
-
