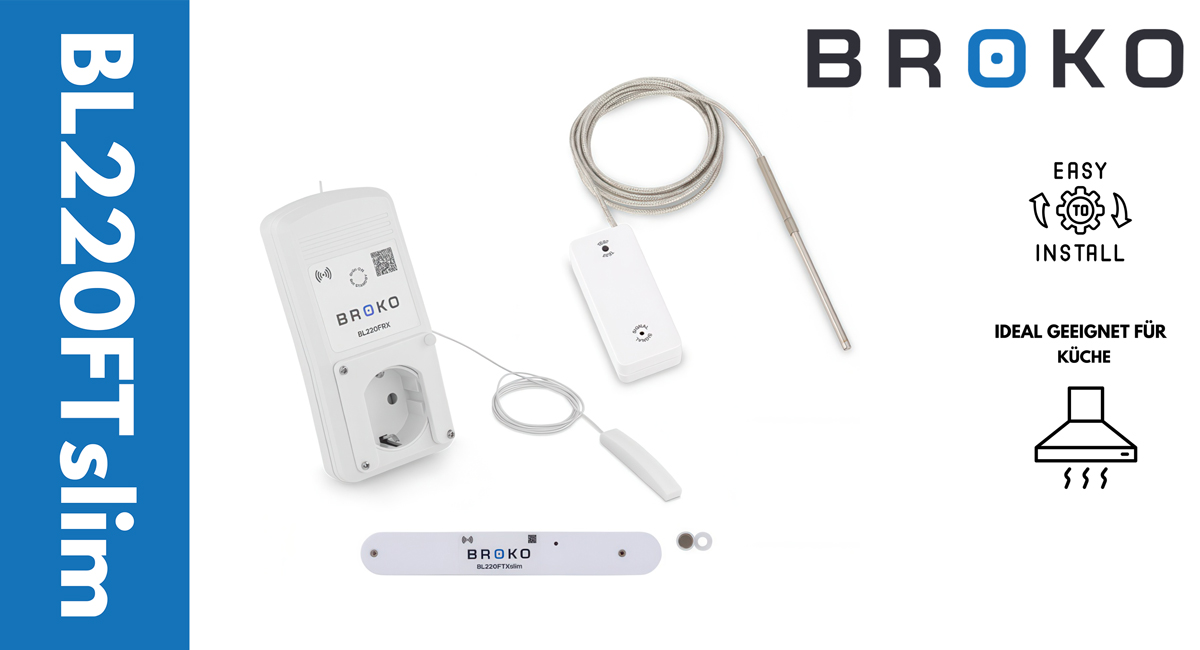

Fensterkontaktschalter Broko BL220FTslim

Broko BL220FTslim: Die Komplettlösung für Sicherheit und Komfort

Der Betrieb einer modernen Entlüftungsanlage kann in einem Raum mit einer raumluftabhängigen Feuerstätte zu gefährlichem Unterdruck führen. Das Fensterkontaktschalter Broko BL220FTslim Set löst diesen Konflikt durch eine sensorbasierte Funk-Abluftsteuerung. Das System sorgt dafür, dass die Dunstabzugshaube oder der Muldenlüfter nur dann aktiv sein können, wenn die Sicherheit im Raum gewährleistet ist. Funkempfänger BL220FRX

Durch die Kombination aus einem kompakten Fensterkontaktschalter und einem Abgastemperatursensor wird der Wohnraum effektiv vor dem Zurücksaugen giftiger Gase geschützt, während gleichzeitig der Wohnkomfort erhalten bleibt.

Zuverlässige Funkempfangstechnik und flexible Erweiterbarkeit

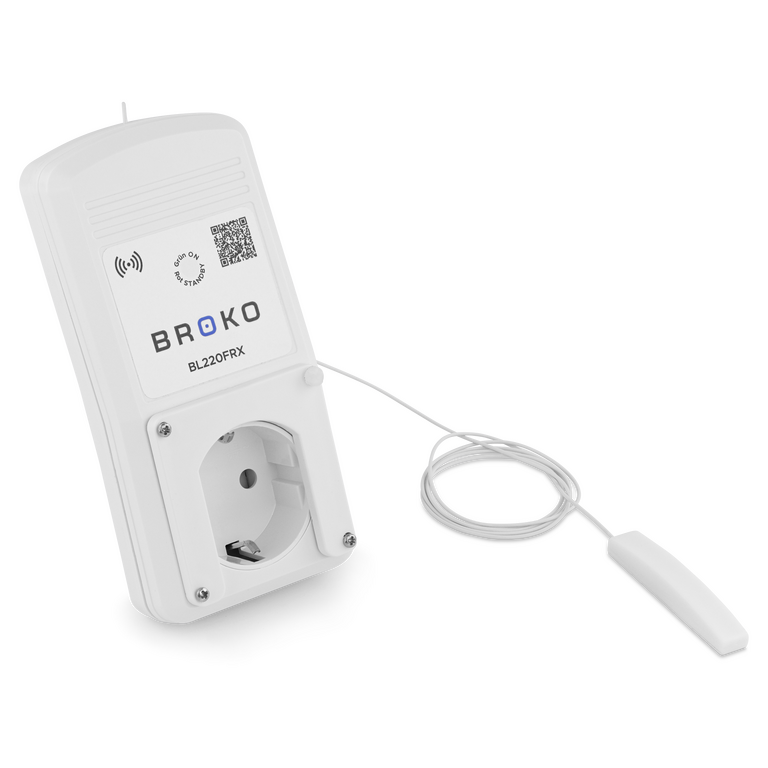

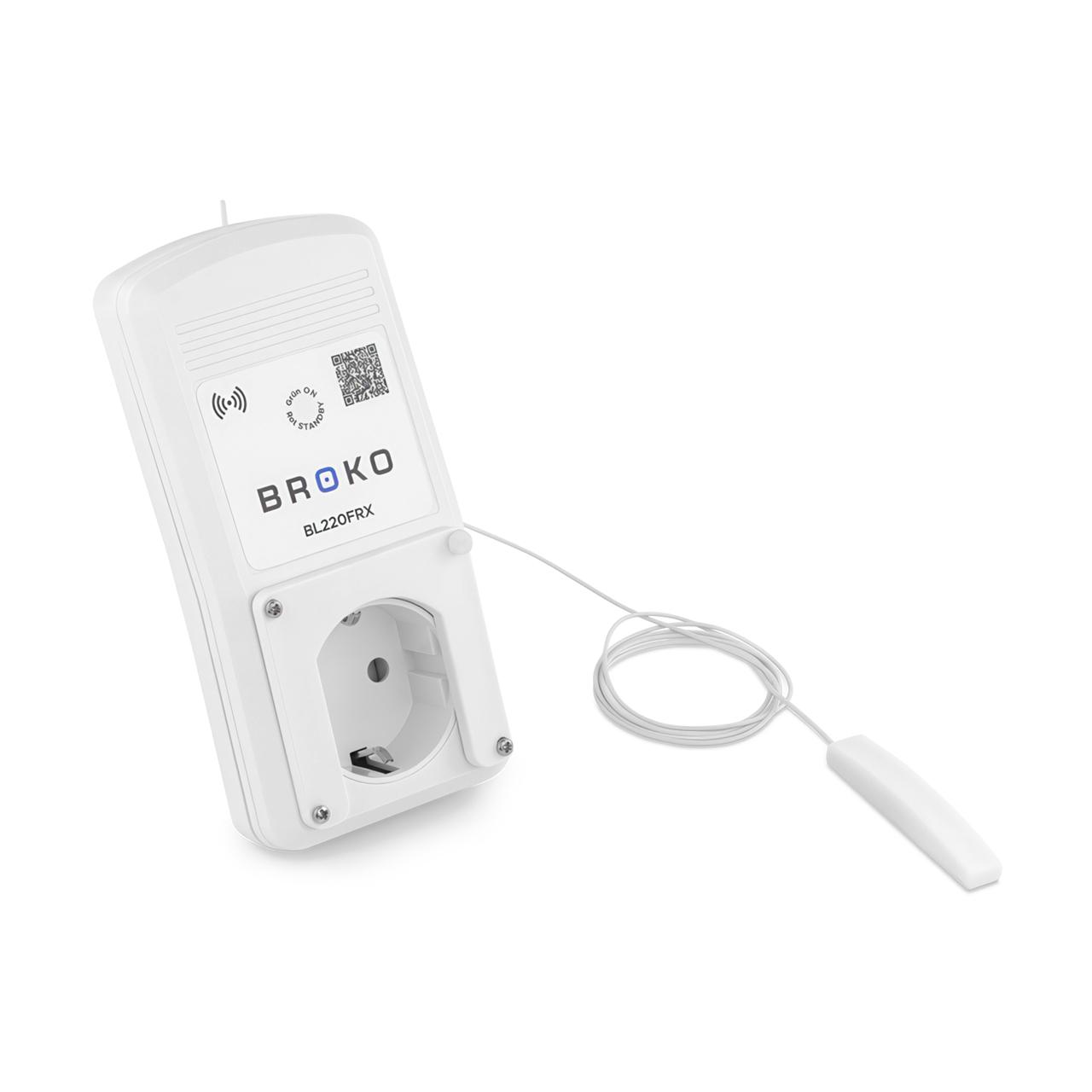

Der Funkempfänger BL220FRX bildet die zentrale Schalteinheit des Sets, die eine maximale Schaltleistung von 5 A beziehungsweise 1150 W aufweist. Er verarbeitet die Signale der zugehörigen Sender und gibt die Stromzufuhr der angeschlossenen Lüftungsanlage frei. Durch eine externe Antenne kann dieser Empfänger auch verdeckt hinter Metallverkleidungen der Dunstabzugshaube montiert werden, da das Antennenkabel einfach herausgeführt wird. Die Codierung lässt sich flexibel anpassen, sodass eine unbegrenzte Anzahl an Empfängern über denselben Sender gesteuert werden kann.

Merkmale & technische Details:

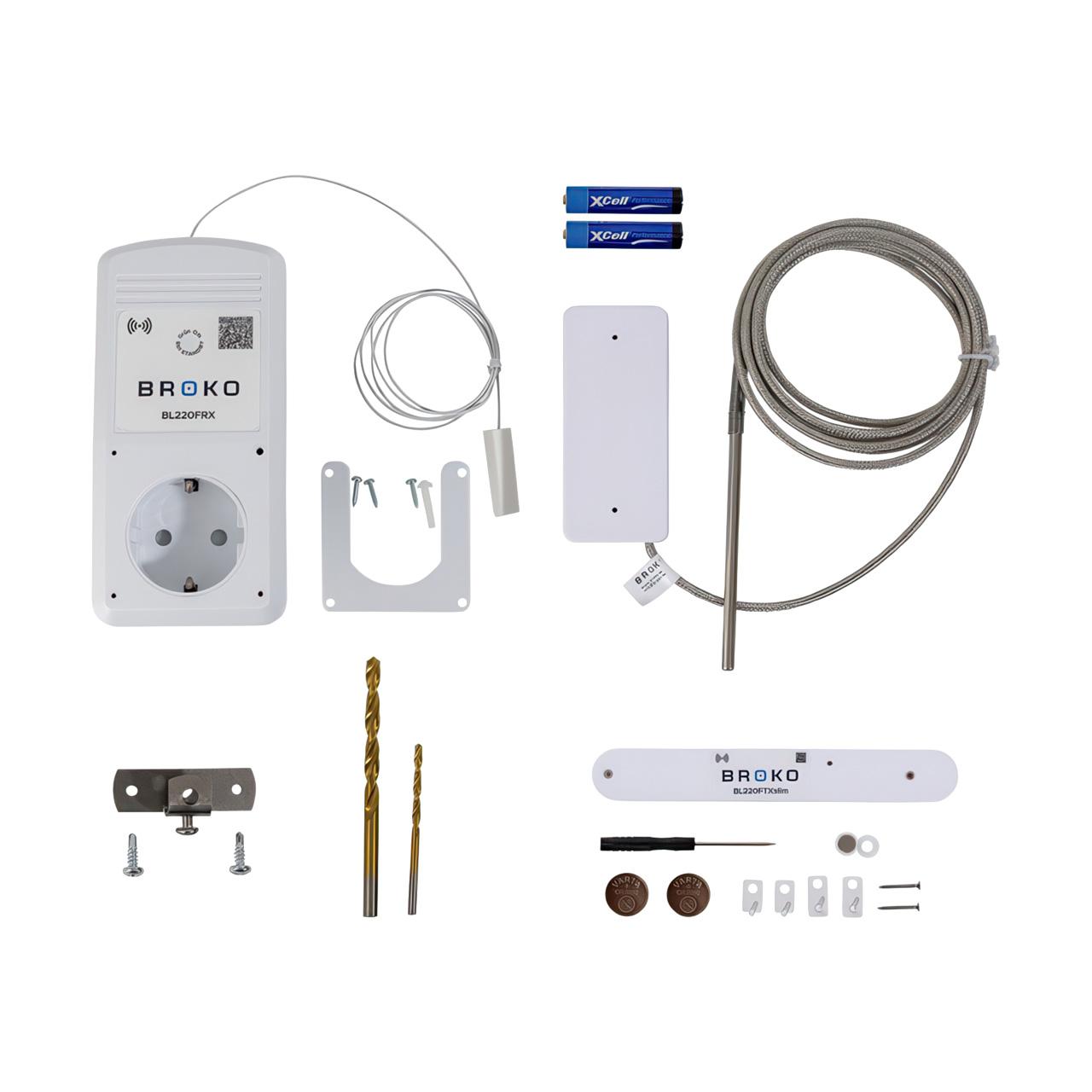

Drei-Komponenten-System bestehend aus: Steckdosenstecker für Dunstabzüge, dezentem Fenstersender und BL220TEMP Funk-Sender Temperatursensor 40 °C
DIBt-Zulassung (Z-85.2-5): für normgerechten Betrieb nach Feuerungsverordnung
Temperaturüberwachung: Automatische Freigabe der Abluftanlage durch den BL220TEMP Temperatursensor bei einer Rauchrohrtemperatur unter 40 °C.
Pt1000-Temperaturfühler: Breiter Messbereich von -60 bis 800°C mit hitzebeständigem, armiertem Leitungsmaterial.
Flacher Slim-Fenstersender BL220FTXslim: Kompakte Bauform für die Montage im Fensterprofil zwischen Fensterflügel und Fensterrahmen
Externe Antenne: ermöglicht Montage des Empfängers auch hinter einer Metallverkleidungen
Kein Wärmeverlust durch unnötiges Fensteröffnen bei nicht beheiztem Ofen
Moderne Funkfrequenz: Stabile Signalübertragung über 868 MHz mit flexibel abstimmbarer Codierung.
Einfaches Nachrüsten: Kabelloser Batteriebetrieb des Senders erlaubt die werkzeuglose Steckdosen-Installation der Empfangseinheit.
Kein Elektriker nötig: Geräte können ohne Elektriker installiert und in Betrieb genommen werden - in Abstimmung mit dem zuständigen Bezirksschornsteinfegermeister
Schaltleistung: Geeignet für alle gängigen Dunstabzugshauben und Abluftventilatoren

Platzsparende Fensterüberwachung mit dem Slim-Funksender

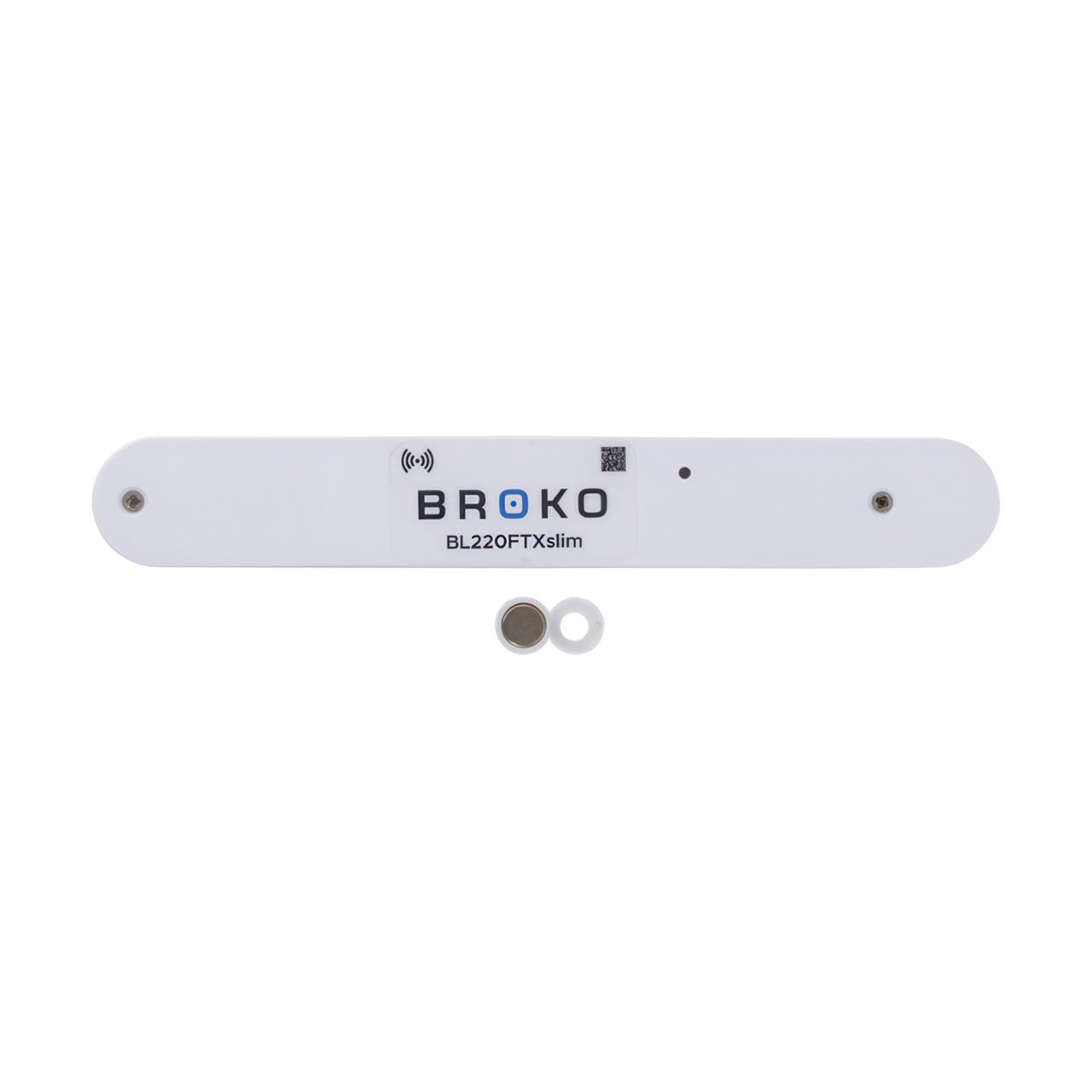

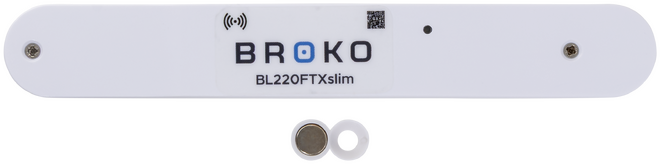

Für die Überwachung der Fensterstellung kommt der kompakte Slim-Funksender BL220FTX zum Einsatz, der sich durch seine schmale Bauform für den verdeckten Einbau eignet.

Die Statuserfassung erfolgt über einen Magnetschalter der am Fensterflügel und Rahmen montiert wird. Der Sender prüft, ob das Fenster geöffnet ist und somit ein ausreichender Druckausgleich zum Außenbereich stattfinden kann. Erst nach der Freigabe durch den Sender schaltet der Empfänger den Strom für das Abluftsystem ein. Diese Vorrichtung erfüllt die strengen gesetzlichen Anforderungen der Feuerungsverordnung für raumluftabhängige Feuerstätten.

Energieeffiziente Temperaturüberwachung direkt im Rauchrohr

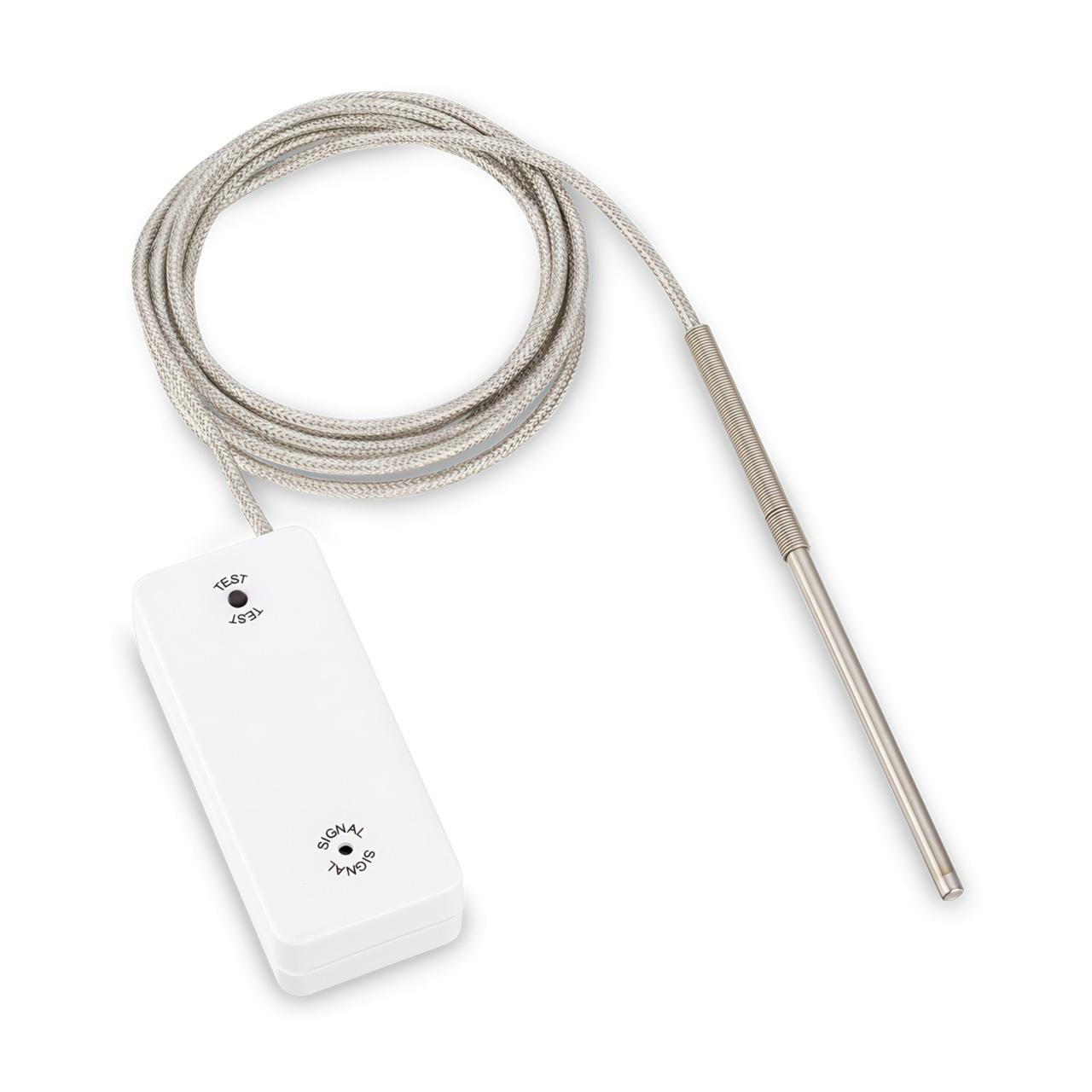

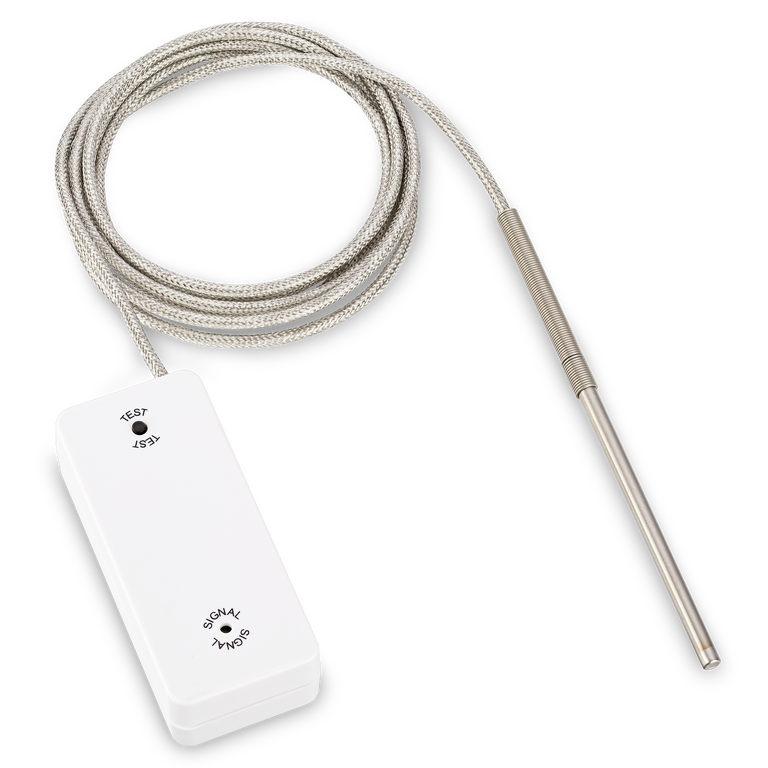

Der im Set enthaltene Temperatursensor BL220TEMP misst die Abgase über einen präzisen Pt1000-Fühler.

Solange der Ofen kalt ist und die Temperatur im Abgasrohr unter 40 °C liegt, sendet das Bauteil alle 10 Sekunden ein Freischaltsignal. Die Dunstabzugshaube kann in dieser Zeit genutzt werden, ohne dass ein Fenster geöffnet werden muss. Steigt die Temperatur durch das Anfeuern über die Grenze von 40 °C, bricht der Sensor das Signal ab. Nach einer Nachlaufzeit von 30 Sekunden sperrt der Empfänger die Dunstabzugshaube, bis das Fenster geöffnet wird und der Fenstersender die Freigabe übernimmt. Das spart im Winter Energie, da die Raumwärme bei ungenutztem Ofen im Zimmer bleibt.

Technische Daten:

Funkschalter (Empfänger)	BL220FRX
Stromversorgung	230 V 50 Hz
Leistungsaufnahme	ca. 3 W (Standby < 1 W)
Schaltleistung	230 V AC, 5 A, 1150 W, 1pol.
Gewicht	ca. 275 g
Schutzklasse	I
Schutzart	IP 20
Material	ABS
Funk-Sender mit Magnet (Empfänger)	BL220FTXslim
Stromversorgung	3 V (2x CR2032 Batterie)
Sendeleistung	868 MHz / 1,7 mW
Abmessungen Funk-Sender	Länge 165 mm Breite 24 mm Höhe 10 mm
Abmessungen Magnet	Länge 20 mm Breite 11 mm Höhe 4 mm
Funk-Sender Temperatursensor	BL220TEMP
Temperaturfühler	Pt1000, Kabellänge 2m
Temperaturbereich	-60 bis +800 °C
Armiertes Leitungsmaterial	-60 bis +300 °C
Knickschutzfeder	Biegeradius: 3,5 cm
Funk-Sender-Frequenz	868 MHz
Abmessungen	Länge 90 mm Breite 40 mm Höhe 25 mm
Betriebsspannung	3V (2x 1,5V AAA Batterien)

Praktische Hinweise zur fachgerechten Montage und Inbetriebnahme

Die Montage des Temperatursensors erfolgt direkt im Rauchrohr kurz vor der Einmündung in den Schornstein. Mithilfe der beiliegenden Bohrschablone werden drei Bohrungen gesetzt: Eine mittlere Bohrung mit 5,5 mm Durchmesser für die Fühlerspitze sowie zwei 3,1 mm Bohrungen für die Halterung. Der Sensor wird so justiert, dass sich die Spitze exakt in der Mitte des Rohrs befindet, um eine homogene Umströmung zu gewährleisten. Der Abstand zum Abgasstutzen darf maximal 1,5 Meter betragen.

Der Sender selbst wird an der Wand fixiert. Vor der ersten Nutzung muss die Codierung an allen drei Komponenten übereinstimmen. Ein Funktionstest kann über eine integrierte Test-Taste am Temperatursensor bei einer Rohrleitungstemperatur unter 40 °C durchgeführt werden. Die Installation muss in Abstimmung mit dem zuständigen Bezirksschornsteinfegermeister erfolgen.
