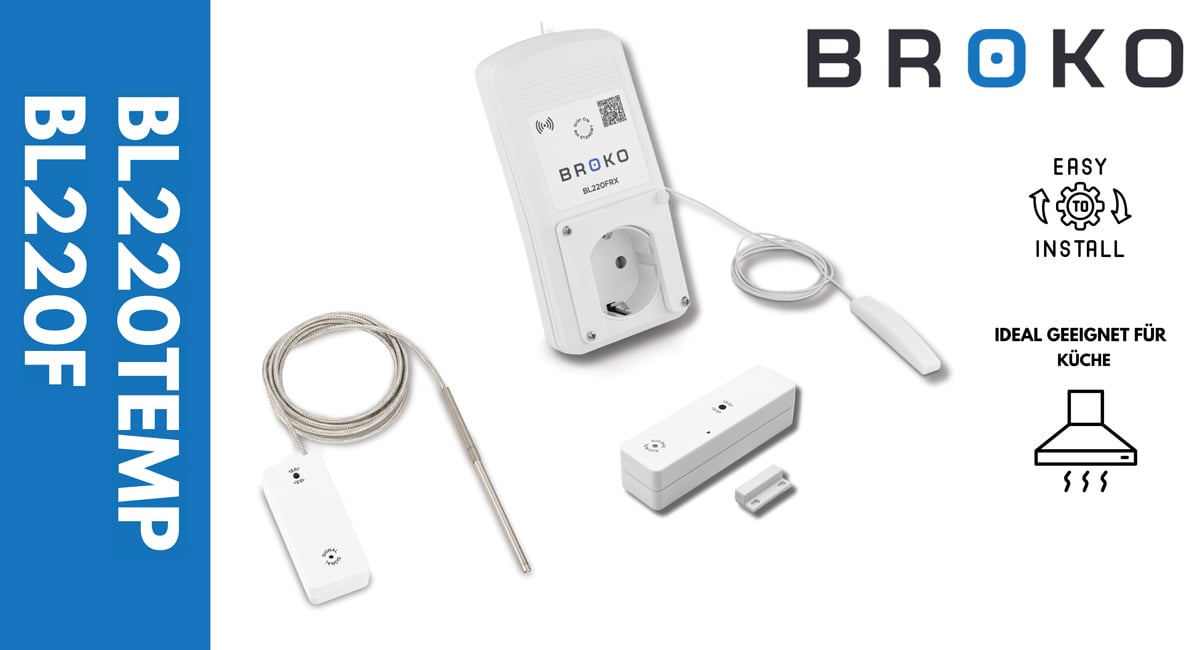

BL220FT - Fensterkontaktschalter Schuko DIBt, Set inkl. Temperatursonde - Titelbild

Broko BL220F & BL220TEMP Spar-Set: Intelligente Abluftsteuerung für Ihr Zuhause

Wer zuhause einen Kaminofen betreibt und gleichzeitig eine Dunstabzugshaube nutzen möchte, steht vor einer gesetzlich geregelten Anforderung: Die Feuerungsverordnung schreibt vor, dass beim gleichzeitigen Betrieb beider Geräte ein ausreichender Druckausgleich mit dem Außenbereich gewährleistet sein muss. Das Fensterkontaktschalter Broko BL220FT Set löst diese Anforderung mit einem intelligenten Drei-Komponenten-Ansatz, der Sicherheit, Komfort und Energieeffizienz in einem vereint.

Das System besteht aus:

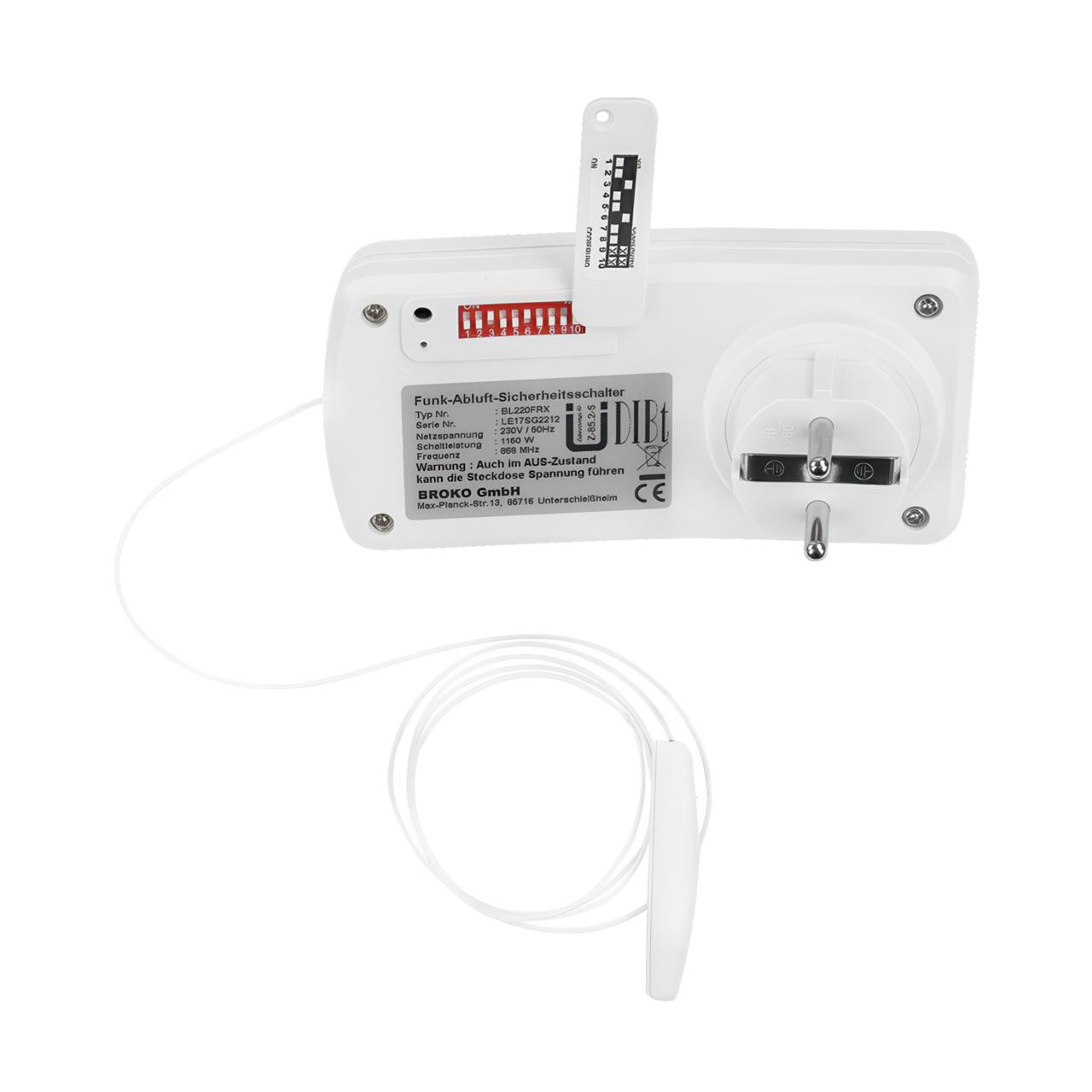

Funk-Sicherheitsschalter BL220FRX als Empfänger

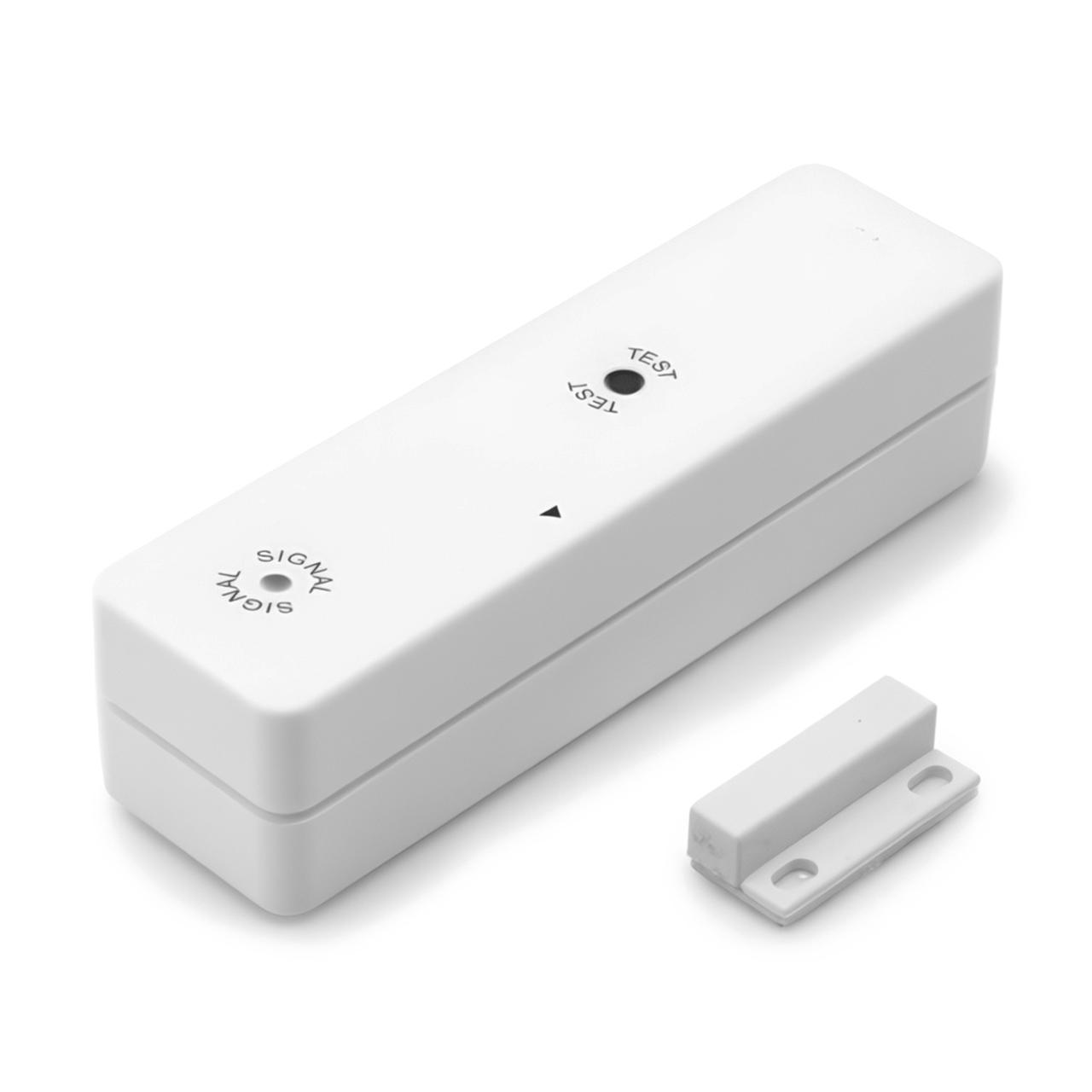

Fenster-Funksender BL220FTX
Funk-Temperatursensor BL220TEMP

Alle Elemente dieses Sets sind vom Deutschen Institut für Bautechnik (DIBt) zugelassene Komponenten. Das entscheidende Alleinstellungsmerkmal gegenüber einfachen Fensterkontaktlösungen: Die Dunstabzugshaube kann Freischaltsignale von zwei unabhängigen Quellen empfangen - entweder vom Fensterkontaktschalter oder vom Temperaturfühler.

Merkmale & technische Details:

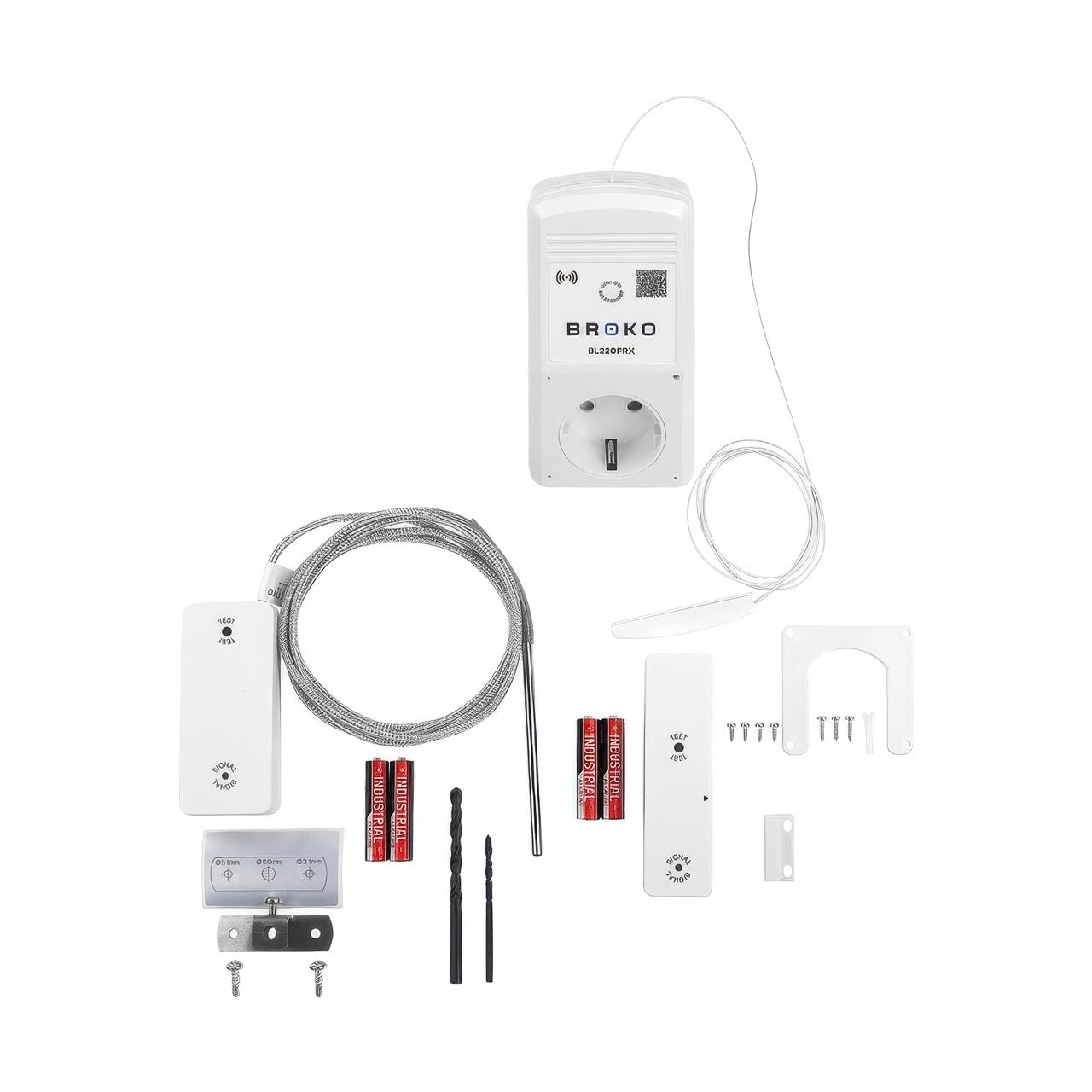

Set-Komponenten: Funk-Empfänger BL220FRX, Funk-Fenstersender BL220FTX mit Magnet, Funk-Temperatursensor BL220temp
Zertifizierung: Offizielle DIBt-Zulassung Z-85.2-5, für den gemeinsamen Betrieb von Feuerstätten und Abluftanlagen
Sicherheits-Grenztemperatur: Schaltet die Abluft ab 40 °C Abgastemperatur ab
Sicherheitsfeatures: Inklusive mechanischem Sicherheitsbügel als Umstecksicherung
Funk-Frequenz: Störungsarme 868 MHz für eine optimierte Reichweite innerhalb von Gebäuden
Signalintervall: Sendet automatisch alle 10 Sekunden ein Freischaltsignal (kurzes Aufblitzen der LED am Sender) an den Empfänger
Nachlaufzeit: Schaltet das Abluftgerät nach Abbruch des Funksignals mit 30 Sekunden Verzögerung stromlos
Redundanz: Extrem hohe Zuverlässigkeit durch zweifach vorhandene, sicherheitsrelevante Bauteile
Sicherheitsklasse: Mikroprozessorgesteuerte Software der Klasse B mit automatischer Selbstdiagnose-Funktion
Besonderheit Empfänger: Inklusive externer Außenantenne mit 100 cm Kabellänge für optimale Signalübertragung bei Metallverkleidungen
Schaltabstand Funk-Fenstersender: 5 bis 10 mm zwischen Sendergehäuse und Magnet bei geschlossenem Fenster
Zertifiziert nach folgenden Normen: EG-Richtlinie 2014/53/EU(RED), 2014/35/EU (Niederspannungsrichtlinie), 2014/30/EU (elektromagnetische Verträglichkeit)
Slim-Magnetsender, Montagematerial, Batterie

Die Funktionslogik ist klar definiert

Wird der Kaminofen nicht genutzt und die Abgastemperatur im Rauchrohr liegt unter 40 °C, sendet der Temperatursensor BL220TEMP automatisch alle zehn Sekunden ein Freischaltsignal - ganz ohne geöffnetes Fenster. Die Dunstabzugshaube läuft, die Raumwärme bleibt erhalten. Steigt die Temperatur im Rauchrohr hingegen auf über 40 °C, erkennt die Abluftsteuerung, dass der Ofen in Betrieb ist: Die Freischaltsignale des Temperatursensors werden sofort unterbrochen, und die Haube lässt sich nur noch über den geöffneten Fensterkontakt aktivieren. Wird das Fenster geschlossen, schaltet der Empfänger nach einer Nachlaufzeit von 30 Sekunden automatisch ab.

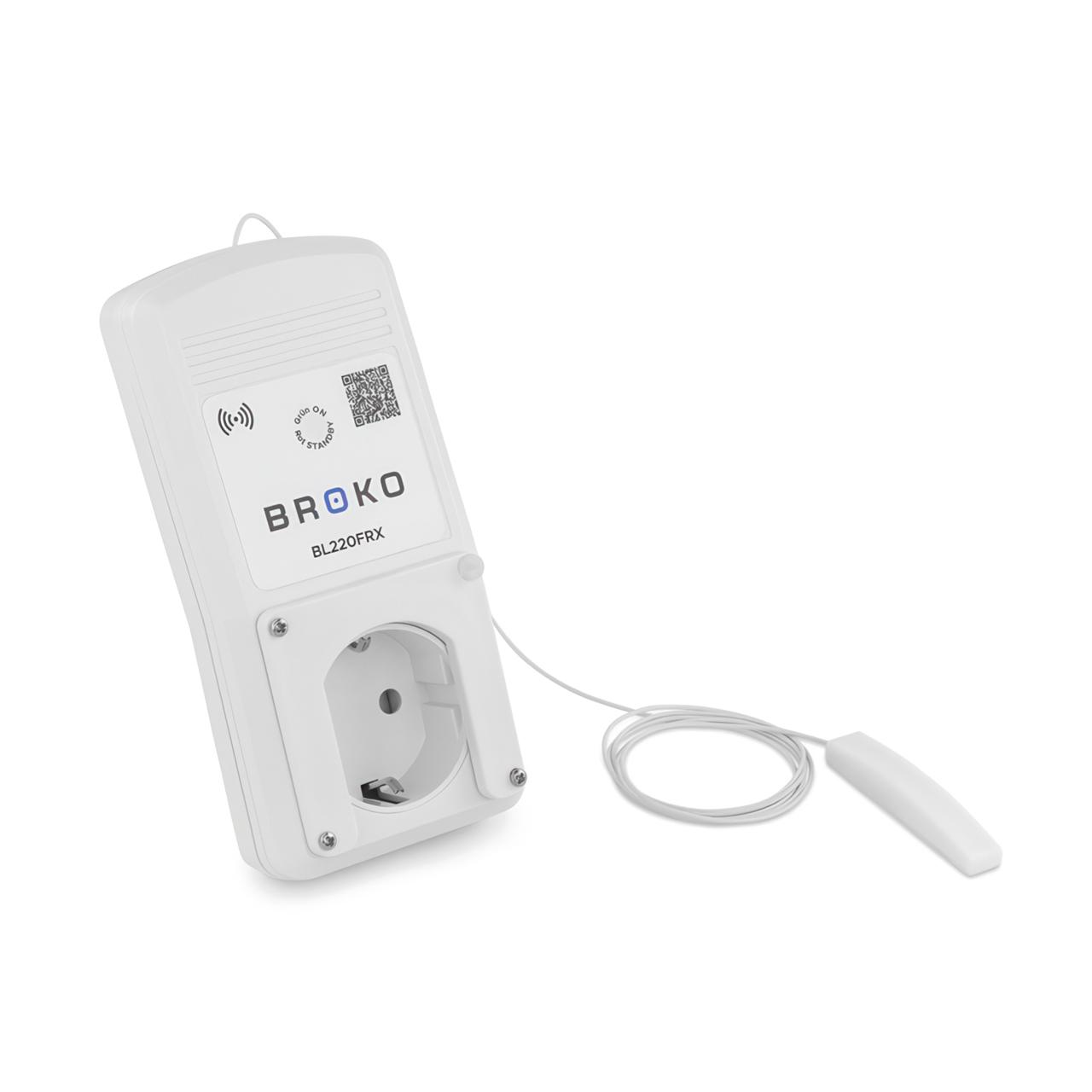

Eine serienmäßig montierte Außenantenne am Empfänger

Ein weiteres technisches Highlight ist eine externe Antenne am Funk-Empfänger: Über ein 1.000 mm langes Kabel lässt sich die Antenne aus Abzugshauben mit Metallverkleidungen herausführen - ideal für Turm- oder Inselhauben, bei denen der Empfänger hinter abschirmender Edelstahlverkleidung eingebaut werden muss. Die Funkkommunikation aller drei Komponenten erfolgt auf der störungsarmen 868-MHz-Frequenz.

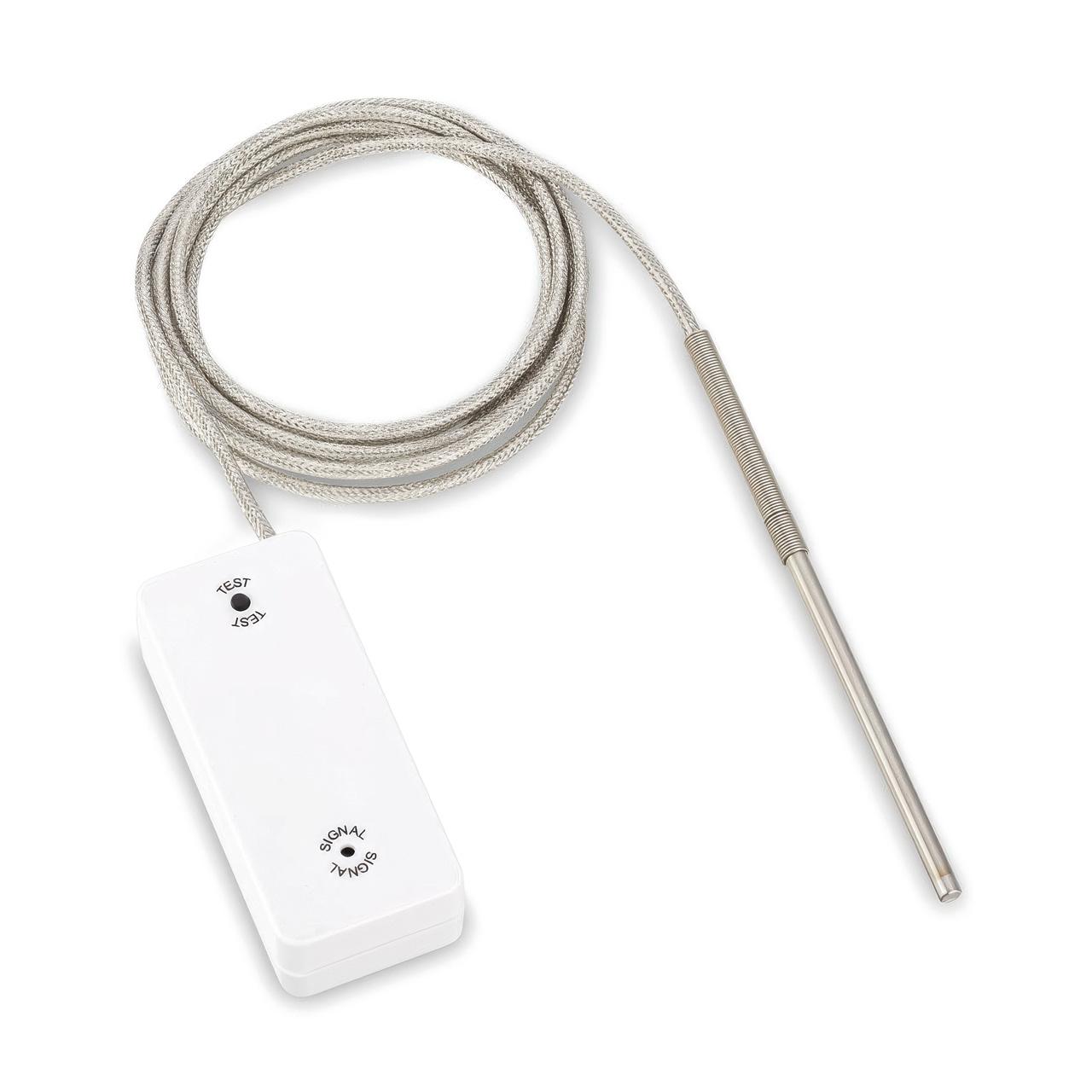

Der Temperaturfühler vom Typ Pt1000 vom Funk-Sender-Temperatursensor verfügt über eine Kabellänge von 2 m und einen Messbereich von - 50 bis + 800 °C. Er wird im Rauchrohr, maximal 1,5 m vom Abgasstutzen entfernt, fachgerecht montiert - in der Regel durch ein Fachunternehmen in Abstimmung mit dem zuständigen Bezirksschornsteinfegermeister. Der Funk-Empfänger BL220FRX schaltet bis zu 6 A bei 1.150 W (230 V AC) und ist damit für alle gängigen Dunstabzugshauben mit Schutzkontaktstecker geeignet. Die Montage des Gesamtsystems ist ohne Elektriker möglich.

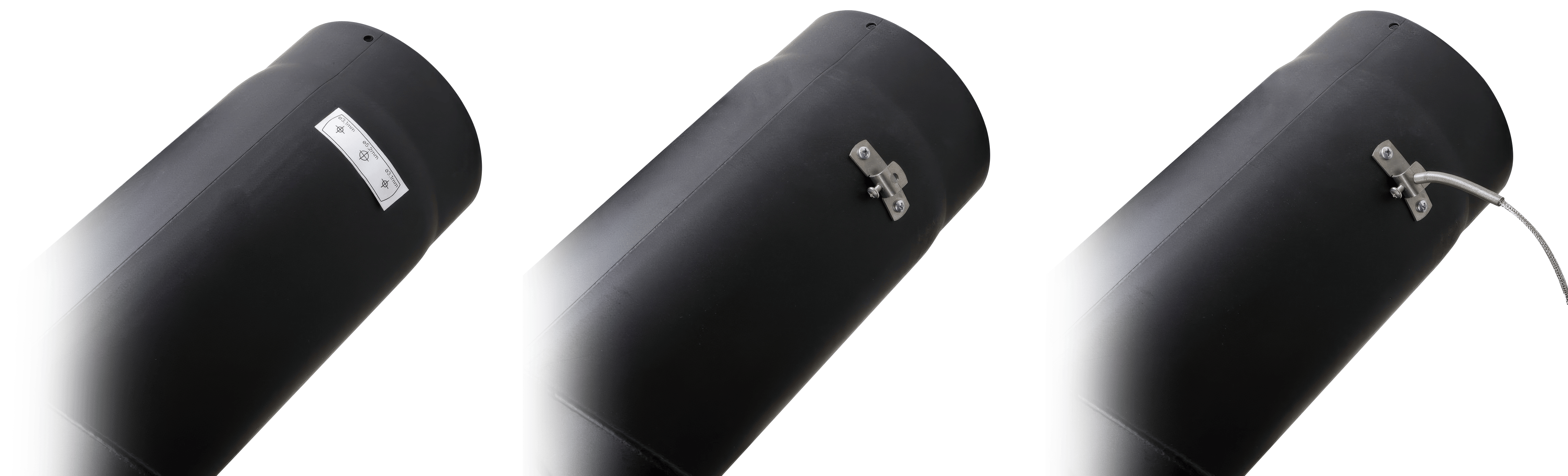

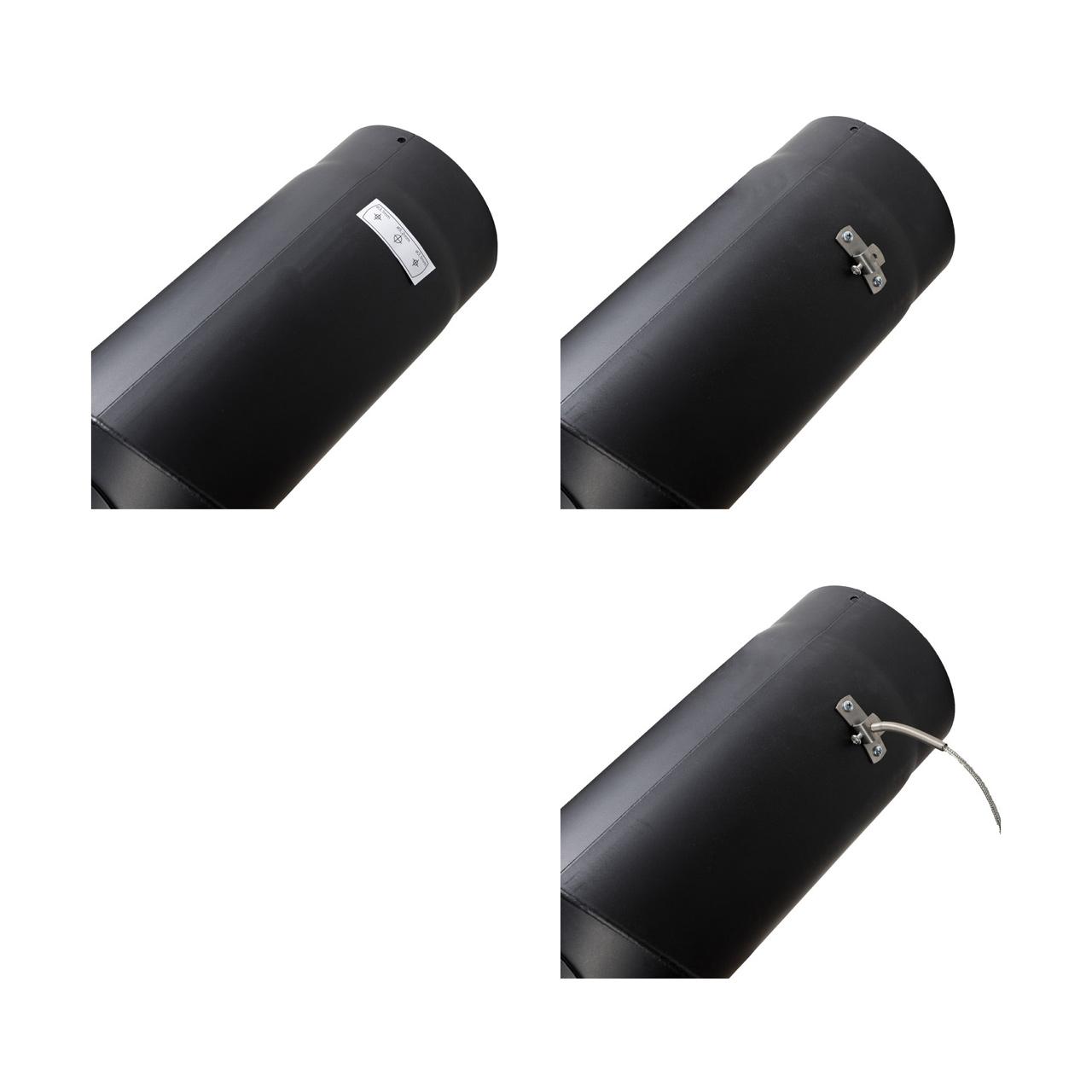

BL220temp - Temperatursonde, Montage am Ofenrohr

Technische Daten:

Funk-Sicherheitsschalter (Empfänger):	BL220FRX
Stromversorgung	230 V AC 50 Hz
Leistungsaufnahme	ca. 3 W (Standby < 1 W)
Schaltleistung	230 V AC, 6 A, 1150 W, 1pol.
Abmessungen	Länge 135 mm Breite 65 mm Höhe 75 mm
Gewicht	ca. 350 g
Schutzklasse	I
Schutzart	IP 20
Material	ABS

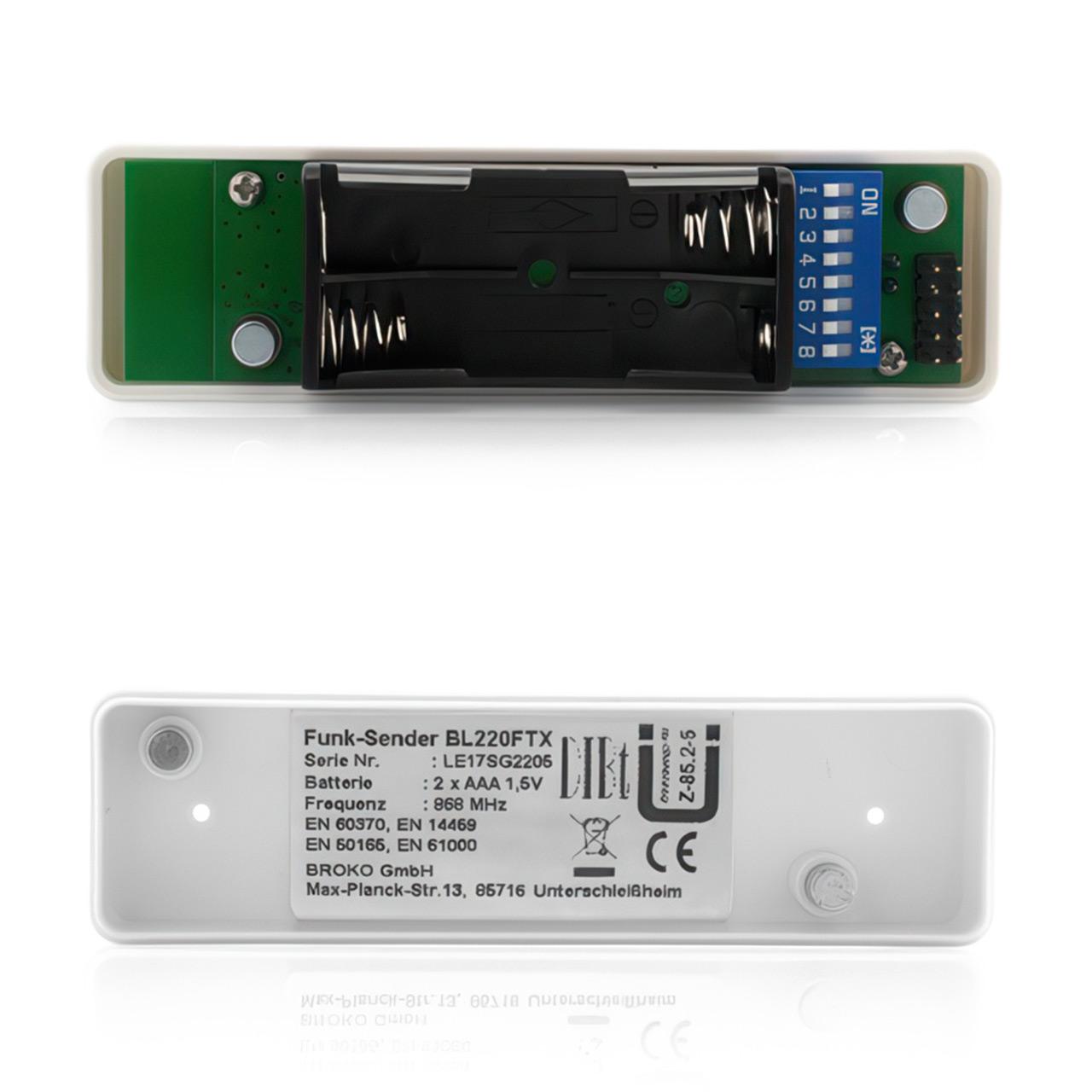

Fenster-Funksender (Empfänger)	BL220FTX
Stromversorgung	3V (2 x AAA Batterie)
Sendefrequenz	868 MHz
Abmessungen	Länge 90 mm Breite 40 mm Höhe 25 mm

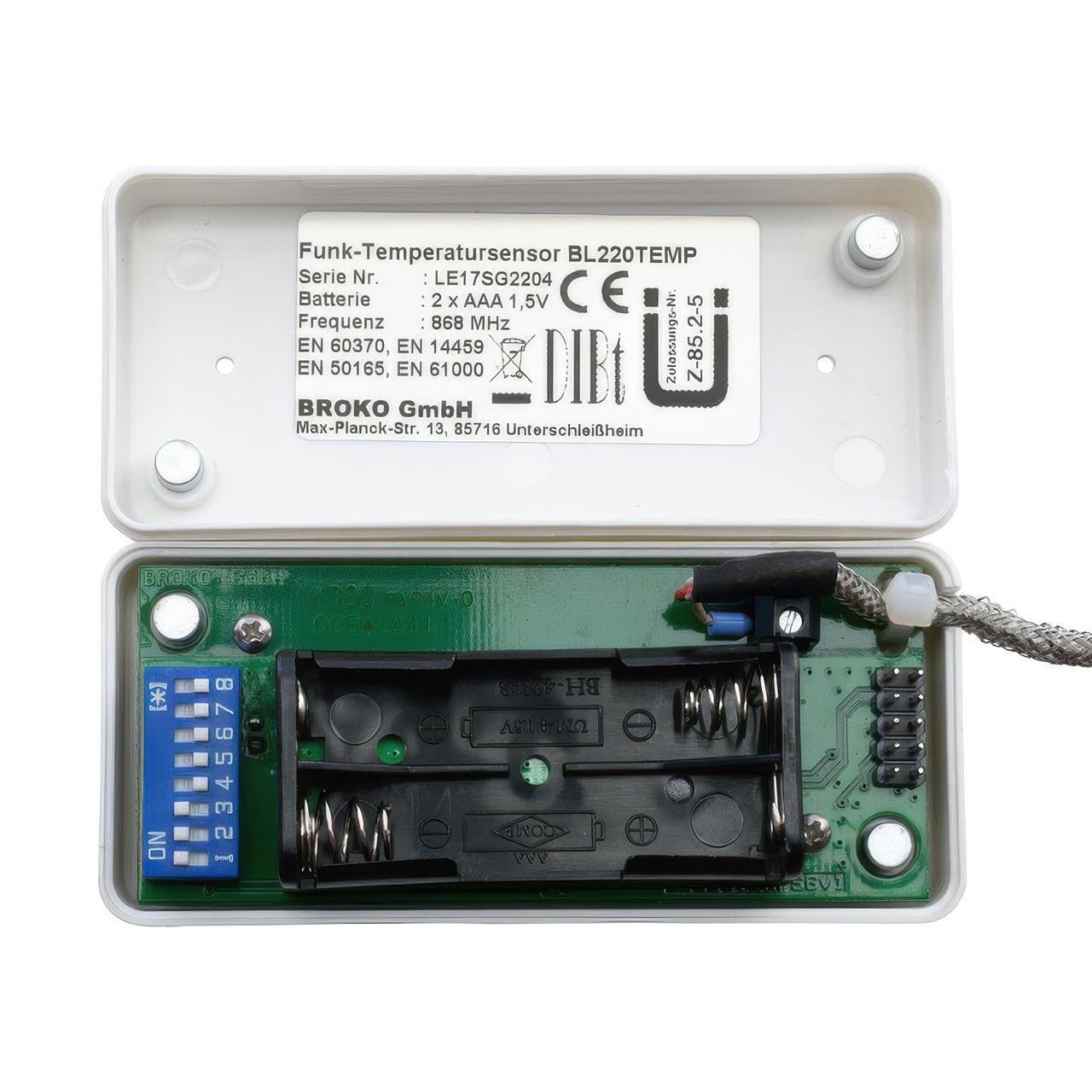

Funk-Temperatursensor	BL220TEMP
Temperaturfühler	Pt1000, Ø 5 mm, Länge 100 mm, Kabellänge 2 m
Temperatur-Bereich	- 50 bis + 800 °C
Frequenz / Sendeleistung	868 MHz / 1,7 mW
Stromversorgung	3 V (2x AAA Batterie)
Abmessungen	Länge 90 mm Breite 40 mm Höhe 25 mm
Material	ABS
