7 m Edelstahlschornstein Bausatz konzentrisch Jeremias TWIN-GAS Ø 100/150 mm - Wandabstand: 50 mm

Jeremias TWIN-GAS – das Edelstahl-Abgassystem für dekorative Gaskamine

Das Gaskamin Schornstein System Jeremias TWIN-GAS ist für den raumluftunabhängigen Betrieb dekorativer Gaskamine ausgelegt und bietet eine zuverlässige, technisch ausgereifte Lösung für moderne Installationen. Die Höhe für diesen konzentrischen Schornstein beträgt ca. 7,20 m und ist für die Wandmontage konzipiert. Die angegebene Höhe entspricht der Gesamtlänge der montierten Bauteile, wobei die Einstecktiefen bereits eingerechnet sind. Das Innenrohr hat einen Durchmesser von 100 mm, der Durchmesser des Außenrohrs beläuft sich auf 150 mm.

Stabile Konstruktion aus robusten Materialien

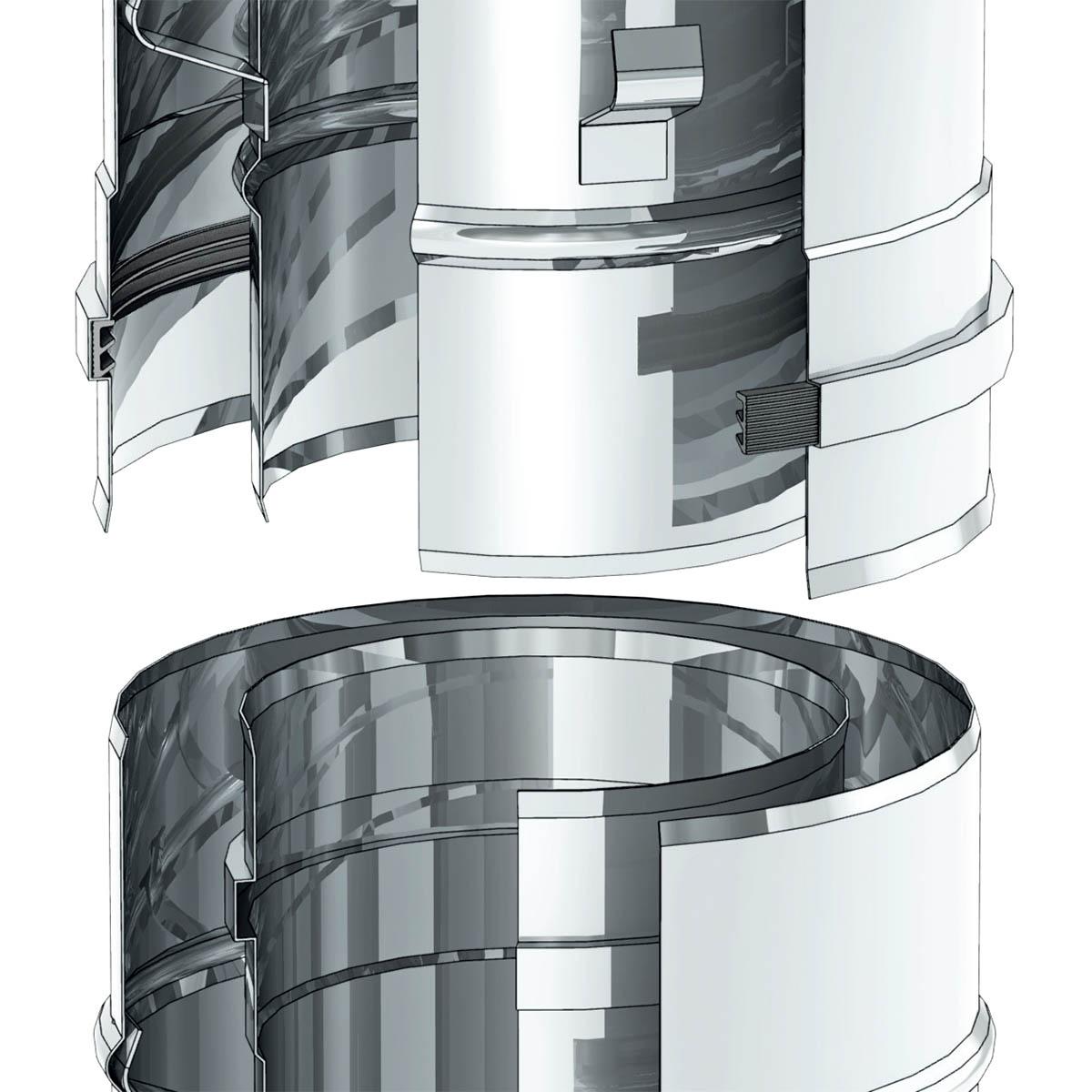

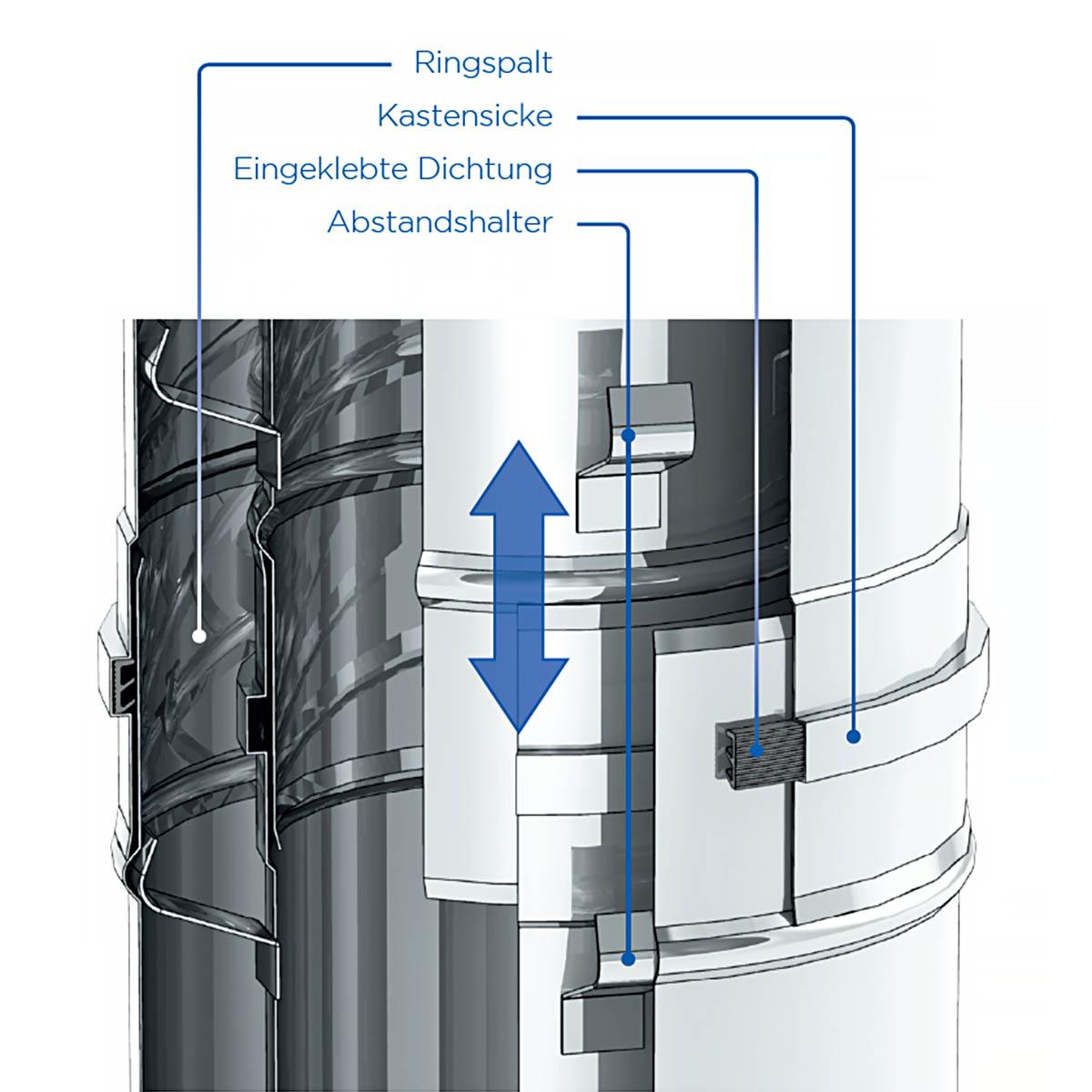

Als Abgassystem TWIN-GAS die Abgase über ein Innenrohr aus 1.4404 Edelstahl, während der Ringspalt zwischen Innen- und Außenrohr der Zuluftzufuhr dient. Das Außenrohr besteht aus 1.4301 Edelstahl mit hochglanzpolierter Oberfläche. Die eingeklebte Silikonlippendichtung im Außenmantel verhindert zuverlässig den Austausch mit Raumluft und sorgt für ein druckdichtes System – ein wesentliches Kriterium für die raumluftunabhängige Betriebsweise moderner Gaskamine. Gleichzeitig ist das Innenrohr dank spezieller Abstandshalter frei beweglich gelagert, sodass es sich bei hohen Temperaturen ausdehnen kann, ohne Spannungen zu erzeugen.

Einfache und sichere Montage

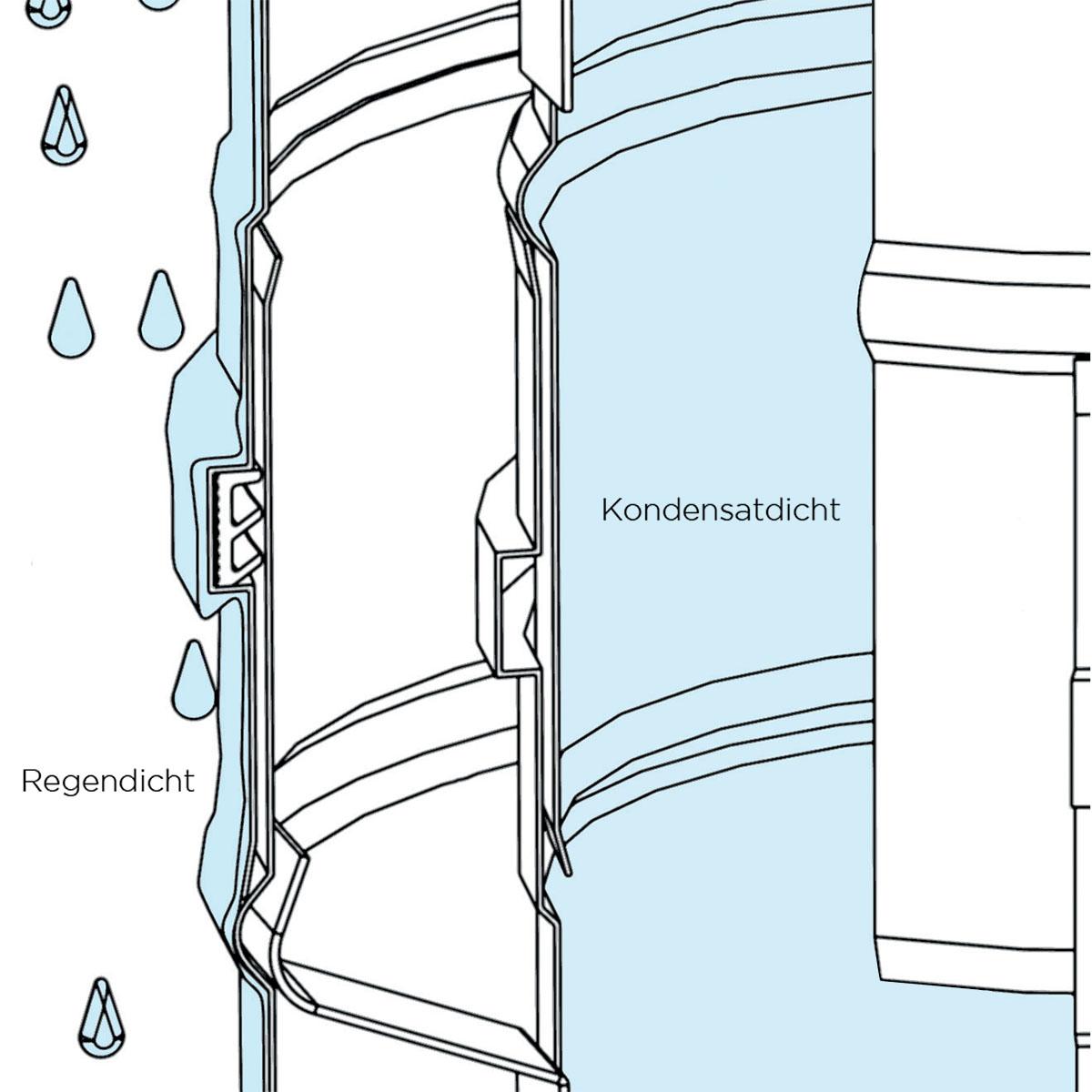

Das Stecksystem mit Klemmbändern ermöglicht eine einfache, saubere Montage. Alle Bauteile werden so ausgerichtet, dass die Muffe des Innenrohres in Abgasrichtung zeigt, um Kondensate im System zu halten, während die Muffe des Außenrohres entgegengesetzt montiert wird, damit kein Regenwasser eindringen kann. Das System ist hitzebeständig bis 600 °C, feuchteunempfindlich und wird inklusive der benötigten Klemmbänder geliefert. Die Verbindungsleitung führt aus dem Kamin über ein weiteres Längenelement mit Wanddurchführung durch die Hauswand. Die Steigleitung beginnt mit einer Sohle, die Kondensatablauf, Reinigung und einen T-Anschluss kombiniert, und endet im vertikalen Terminal. Bei Bedarf kann ein Längenelement gekürzt werden. Details zum Kürzen finden Sie in der Montageanleitung oder hier.

Zertifiziert für verschiedene Gaskamine

Mit seiner robusten Bauweise, der geprüften Dichtheit und der einfachen Handhabung bietet das Jeremias TWIN-GAS System eine effiziente und langlebige Lösung für den sicheren Betrieb dekorativer Gaskamine. Das System ist für zahlreiche Gas-Kaminmodelle zertifiziert, darunter zählen: Faber, Bellfires, Element4, Ortal, STUV, Attika, Rais, Camina Schmid und Max Blank.

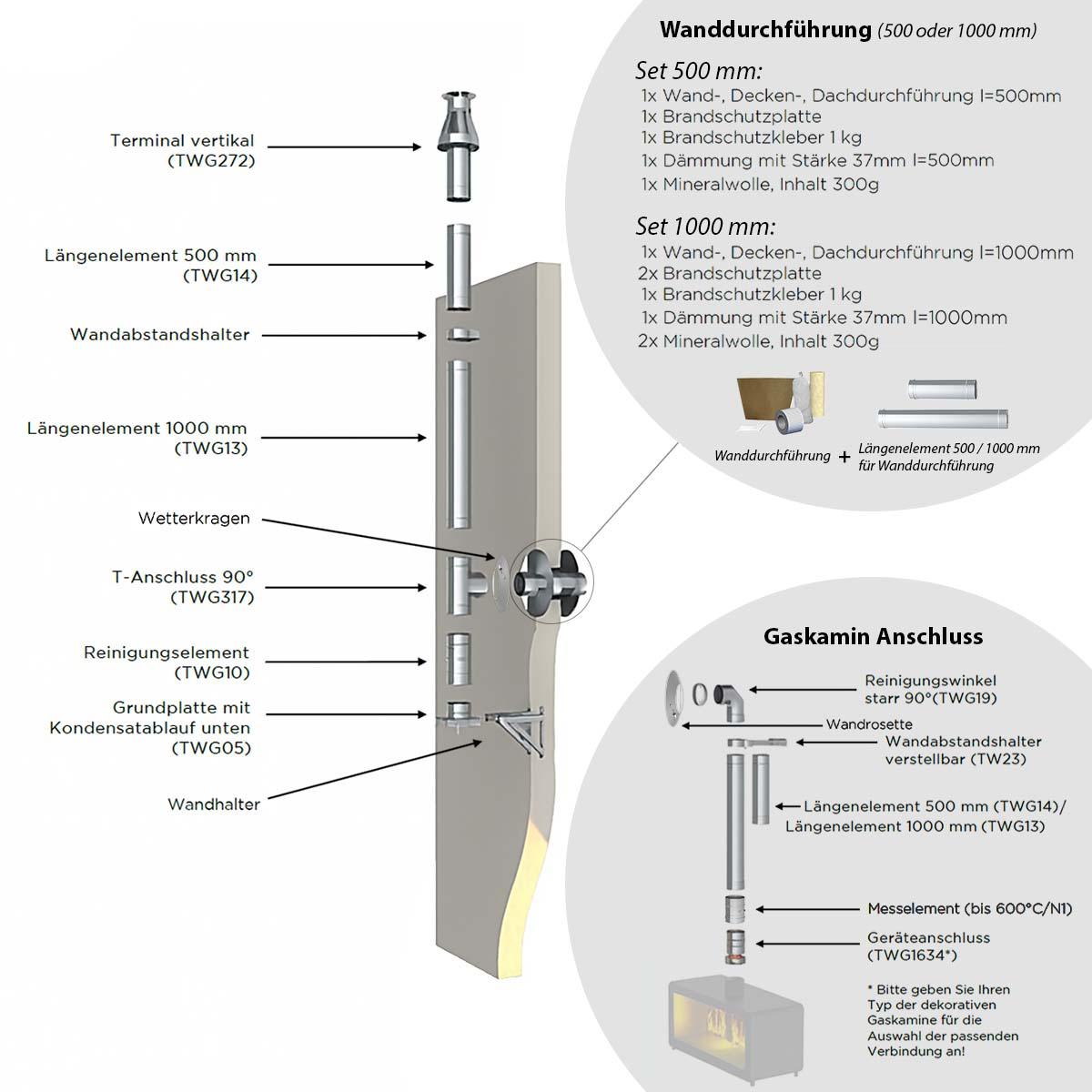

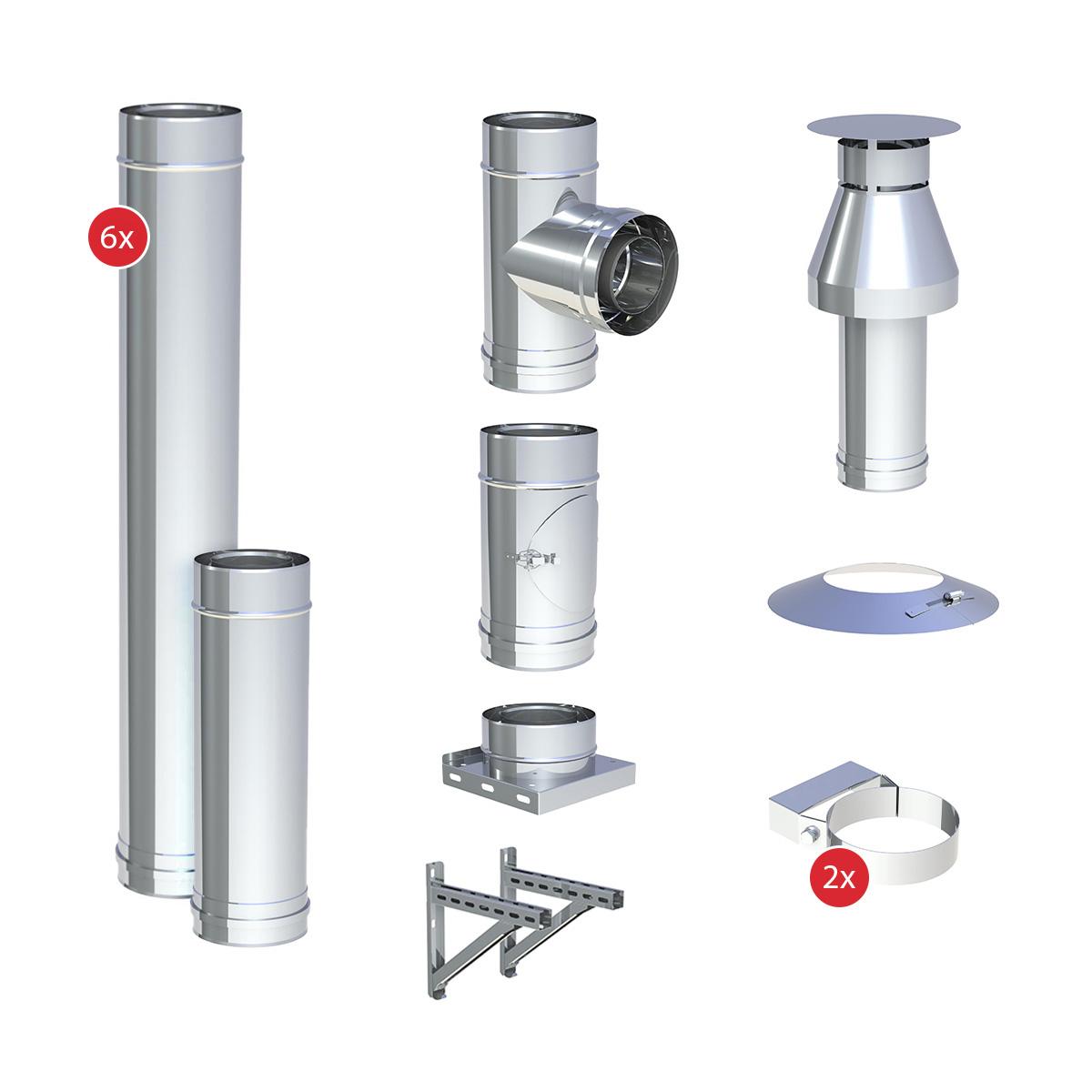

Das Set enthält:

1x Wandstütze und Querträger
1x Jeremias LAS Grundplatte mit 2x 1/2“ Nippel, Verschlusskappe und Kondensatablauf unten 100/150 mm
1x Jeremias LAS Reinigungselement 100/150 mm
1x Jeremias LAS T-Anschluss 90° 100/150 mm
1x Jeremias LAS Längenelement 500 mm DN 100/150 mm
6x Jeremias LAS Längenelement 1000 mm DN 100/150 mm
2x Jeremias LAS Wandabstandshalter (Maß nach gewähltem Wandabstand)
1x Jeremias LAS Terminal vertikal 100/150 mm
1x Jeremias LAS Wandrosette/Wetterkragen DN 150 mm

Sofern der Abstand zwischen Wanddurchführung und vertikalem Schornsteinteil nicht ausreichen sollte, dann bestellen Sie einfach ein zusätzliches Längenelement im entsprechenden Durchmesser und der gewünschten Länge dazu, zum Beispiel 500 mm oder 1000 mm.

Wanddurchführung

Optional können Sie die passende Wanddurchführung in der Artikelkonfiguration mitbestellen. Für die Installation steht das passende Paket in den Längen 500 oder 1000 mm zur Auswahl. Es kann als Wand-, Decken- oder Dachdurchführung genutzt werden. Alle wichtigen Hinweise entnehmen Sie der Montageanleitung.

Das Set 500 mm enthält:

1x LUX-Eco Wanddurchführung
1x Brandschutzplatte
1x Brandschutzkleber
1x Dämmschale Stärke 37 mm und 500 mm Länge
1x Mineralwolle 300g

Das Set 1000 mm enthält:

1x LUX-Eco Wanddurchführung
2x Brandschutzplatte
1x Brandschutzkleber
1x Dämmschale Stärke 37 mm und 500 mm Länge
2x Mineralwolle 300g

Dazu benötigen nur noch das passende Längenelement mit 500 oder 1000 mm Länge. Auch dieses können Sie direkt über die Konfiguration mitbestellen. Die Wanddurchführung kann durch Außenwände aus brennbarem Material sowie nicht brennbarem Material geführt werden. Hier finden Sie empfohlene Anwendungsbeispiele.

Wanddurchführung durch gesamte brennbare Wand:

Wanddurchführung Jeremias TWIN-GAS durch brennbare Wand

Wanddurchführung durch nicht brennbare Wand mit Außendämmung:

Soll die Wanddurchführung nur in der brennbaren Außendämmung eingesetzt werden, so darf die Stärke der Dämmung maximal 180 mm betragen!

Wanddurchführung Jeremias TWIN-GAS durch nicht brennbare Wand mit Außendämmung

Anschluss am Gaskamin

Über die Artikelkonfiguration können Sie auch die Bauteile für den Kaminanschluss im Wohnzimmer mitbestellen. Wählen Sie dazu den Reinigungswinkel, die Wandrosette, den verstellbaren Wandabstandshalter, je nach Wunsch ein Längenelement mit 500 und 1000 mm Länge sowie den passenden Geräteanschluss.

Merkmale:

Höhe ca. 7,20 m
Wandmontage
für dekorative Gaskamine im raumluftunabhängigen Betrieb geeignet
inkl. benötigte Klemmbänder
Innendurchmesser 100 mm, Außendurchmesser 150 mm
Innenrohr aus 1.4404 Edelstahl, Außenrohr aus 1.4301 Edelstahl
einfache Montage
Stecksystem mit Klemmbändern: stabil und sicher
hitzebeständig bis 600 °C, feuchteunempfindlich, nicht rußbrandbeständig
Oberfläche: Hochglanz
Systemzertifizierung mit Glen Dimplex (Faber Kamine), Bellfires (ehemals Interfocus), Element4, Ortal, STUV, Attika, Rais, Camina Schmid, Max Blank

Technische Daten Jeremias TWIN-GAS
Einsatzbereiche	Regelfeuerstätten für dekorative Gaskamine im raumluftunabhängigen Betrieb
Temperatur	bis 600 °C
Oberfläche	Hochglanz
Wandstärke	Innen: 0,5 mm Außen: 0,5 mm
Innendurchmesser	100 mm
Außendurchmesser	150 mm
Wandabstand	50 bis 850 mm
Verbindung	Steckverbindung Muffe/Sicke mit Klemmband und innenliegender eingeklebter Spezialdichtung im Außenrohr
Klemmband	inklusive, wenn benötigt
