6 m Edelstahlschornstein Bausatz konzentrisch Jeremias TWIN-GAS Ø 130/200 mm - Wandabstand: 50 mm

Edelstahl-Abgassystem für dekorative Gaskamine: Jeremias TWIN-GAS

Das Gaskamin Schornstein System Jeremias TWIN-GAS ist speziell für dekorative Gaskamine für den raumluftunabhängigen Betrieb geeignet und überzeugt mit einer einfachen Installation. Die Höhe für diesen konzentrischen Schornstein beträgt ca. 6,30 m. Dabei entspricht die angegebene Höhe der Gesamtlänge des Schornsteins im zusammengesteckten Zustand. Das Innenrohr des Systems hat einen Durchmesser von 130 mm, der Durchmesser des Außenrohrs beträgt 200 mm.

Durchdachte Materialien und sicherer Aufbau

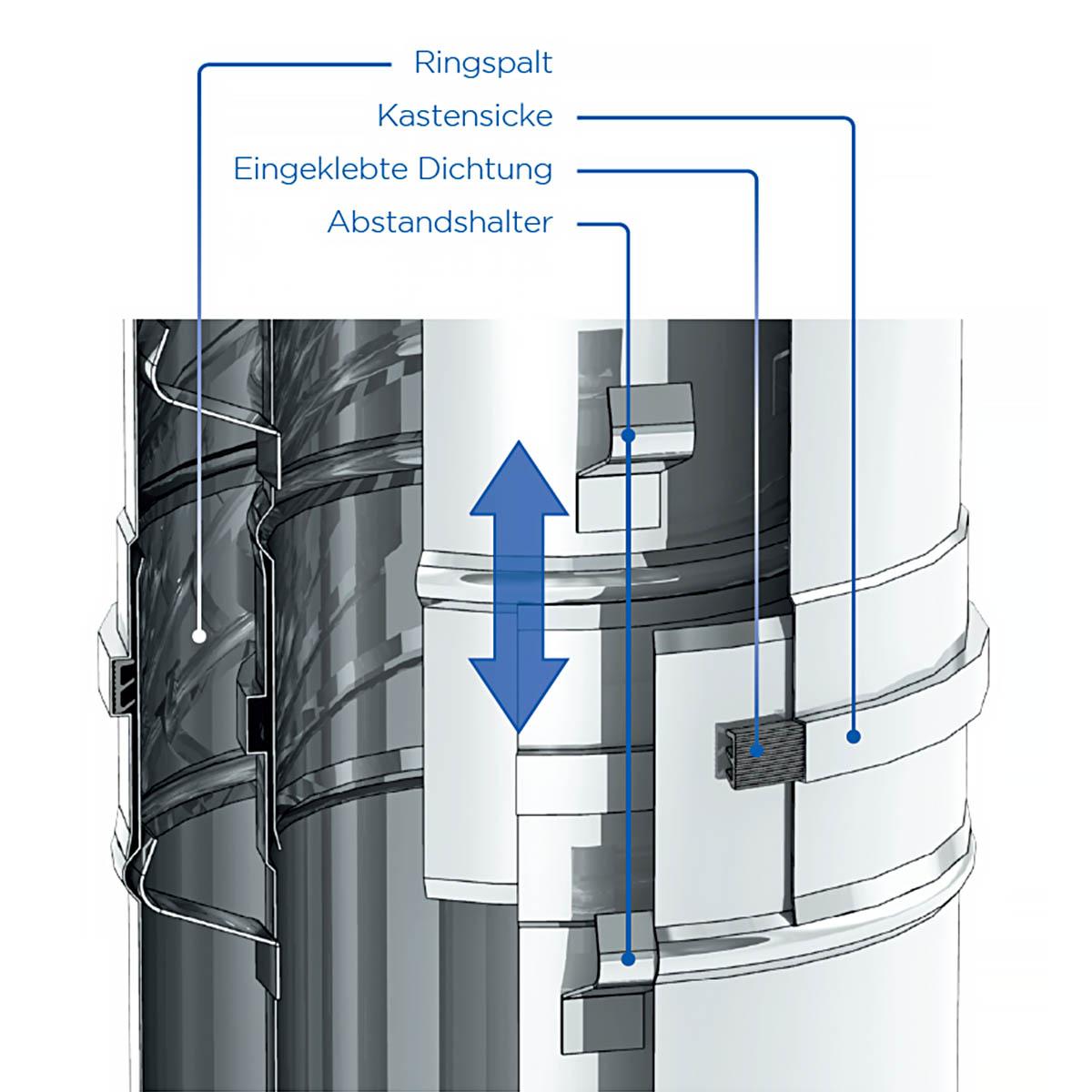

Im Inneren führt ein Rohr aus Edelstahl (Werkstoff 1.4404) die Abgase ab. Zwischen Innen- und Außenrohr befindet sich ein Ringspalt, der als Zuluftweg dient. Das Außenrohr besteht ebenfalls aus Edelstahl (1.4301) und ist hochglanzpoliert. Eine fest eingeklebte Silikonlippendichtung verhindert zuverlässig, dass Raumluft in das System gelangt – ein wichtiger Punkt für den raumluftunabhängigen Betrieb. Abstandshalter im Inneren sorgen dafür, dass sich das Innenrohr bei Hitze ausdehnen kann, ohne das System zu belasten.

Einfache Montage dank Stecksystem

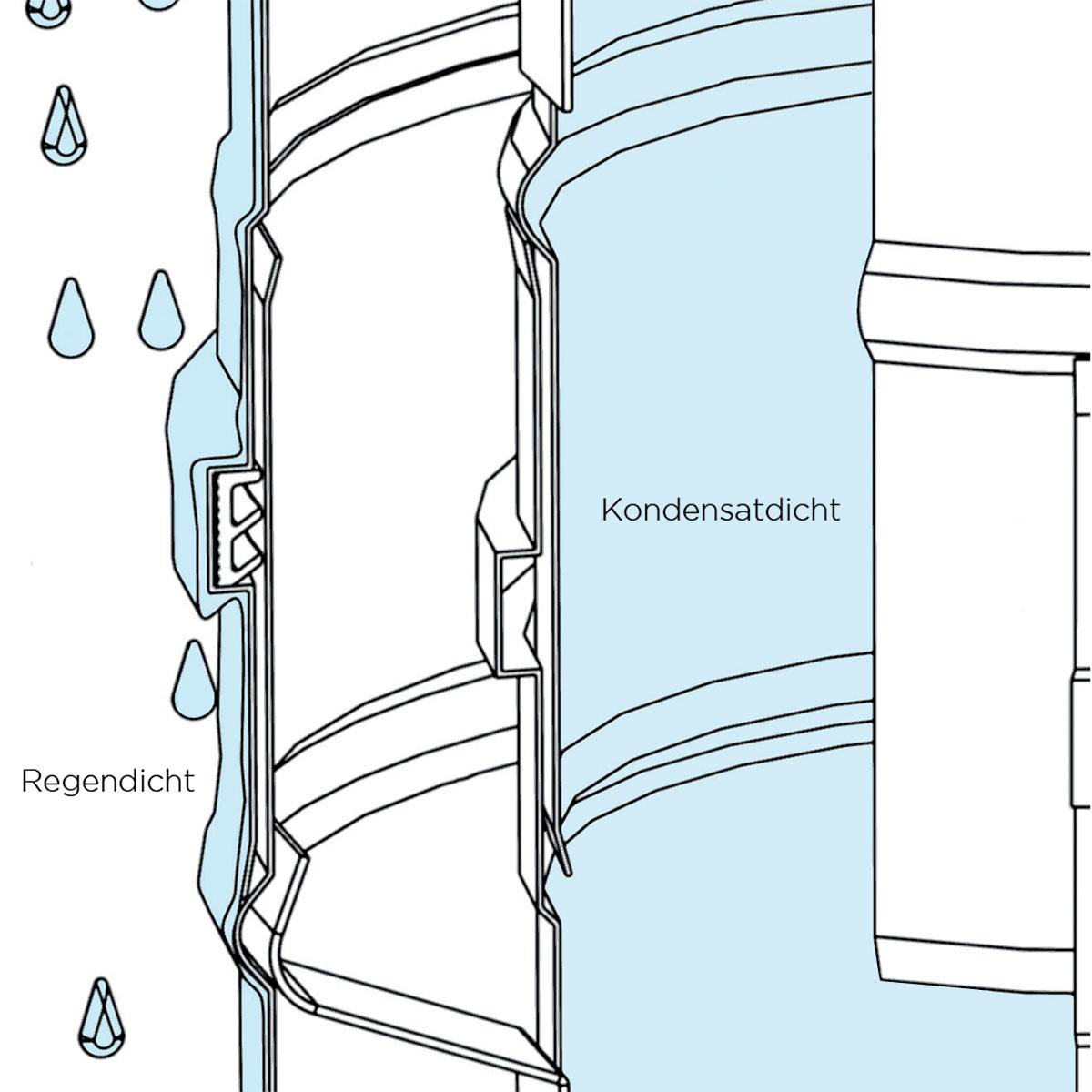

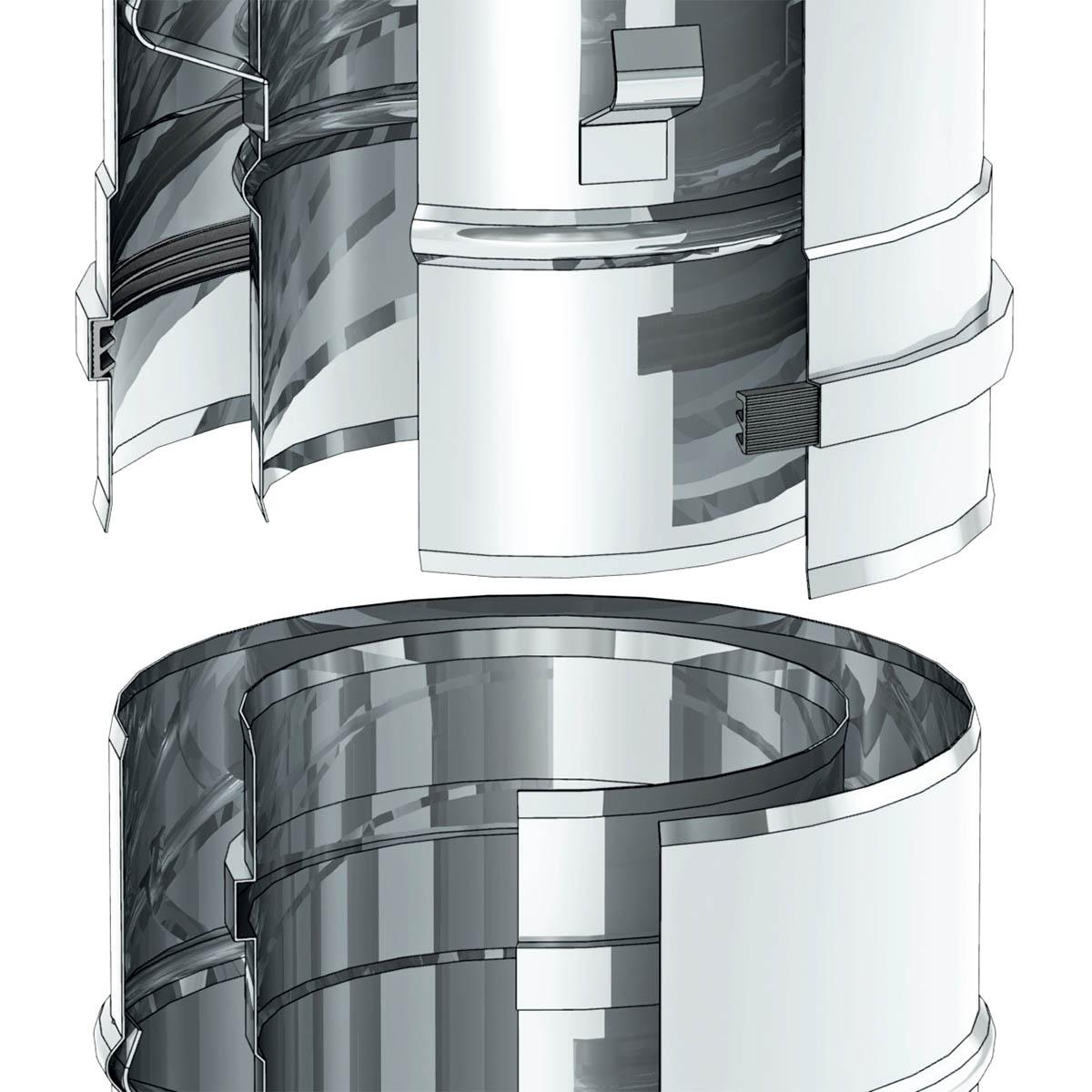

Das TWIN-GAS System wird mit einem Steckmechanismus und Klemmbändern montiert. Die Muffe des Innenrohres zeigt immer in Richtung der Abgasführung, damit Kondensat im System bleibt. Die Muffe des Außenrohres wird entgegengesetzt montiert, um das Eindringen von Regenwasser zu vermeiden. Das gesamte System ist hitzebeständig bis 600 °C, unempfindlich gegenüber Feuchtigkeit und wird inklusive aller benötigten Klemmbänder geliefert. Die Verbindungsleitung führt über ein Längenelement mit Wanddurchführung nach außen. Die Steigleitung beginnt mit einer Sohle, die Reinigung, Kondensatablauf und den T-Anschluss kombiniert, und endet im vertikalen Terminal. Längenelemente lassen sich bei Bedarf kürzen – Hinweise dazu finden sich in der Montageanleitung sowie hier.

Zertifiziert für verschiedene Gaskamine

Das TWIN-GAS System ist dicht, robust und auf lange Lebensdauer ausgelegt. Es eignet sich für viele gängige dekorative Gaskamine, zum Beispiel von Faber, Bellfires, Element4, Ortal, STUV, Attika, Rais, Camina Schmid oder Max Blank.

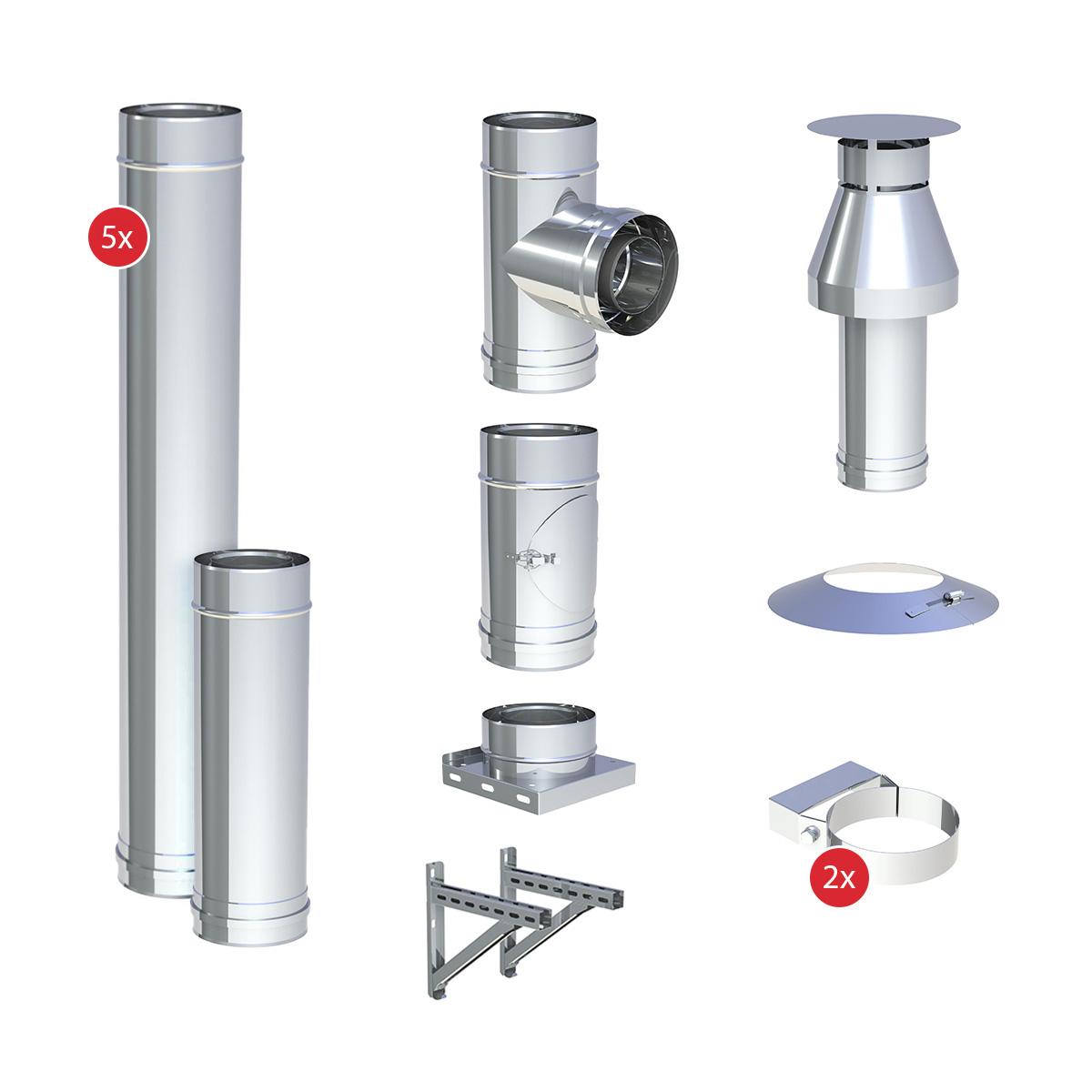

Das Set enthält:

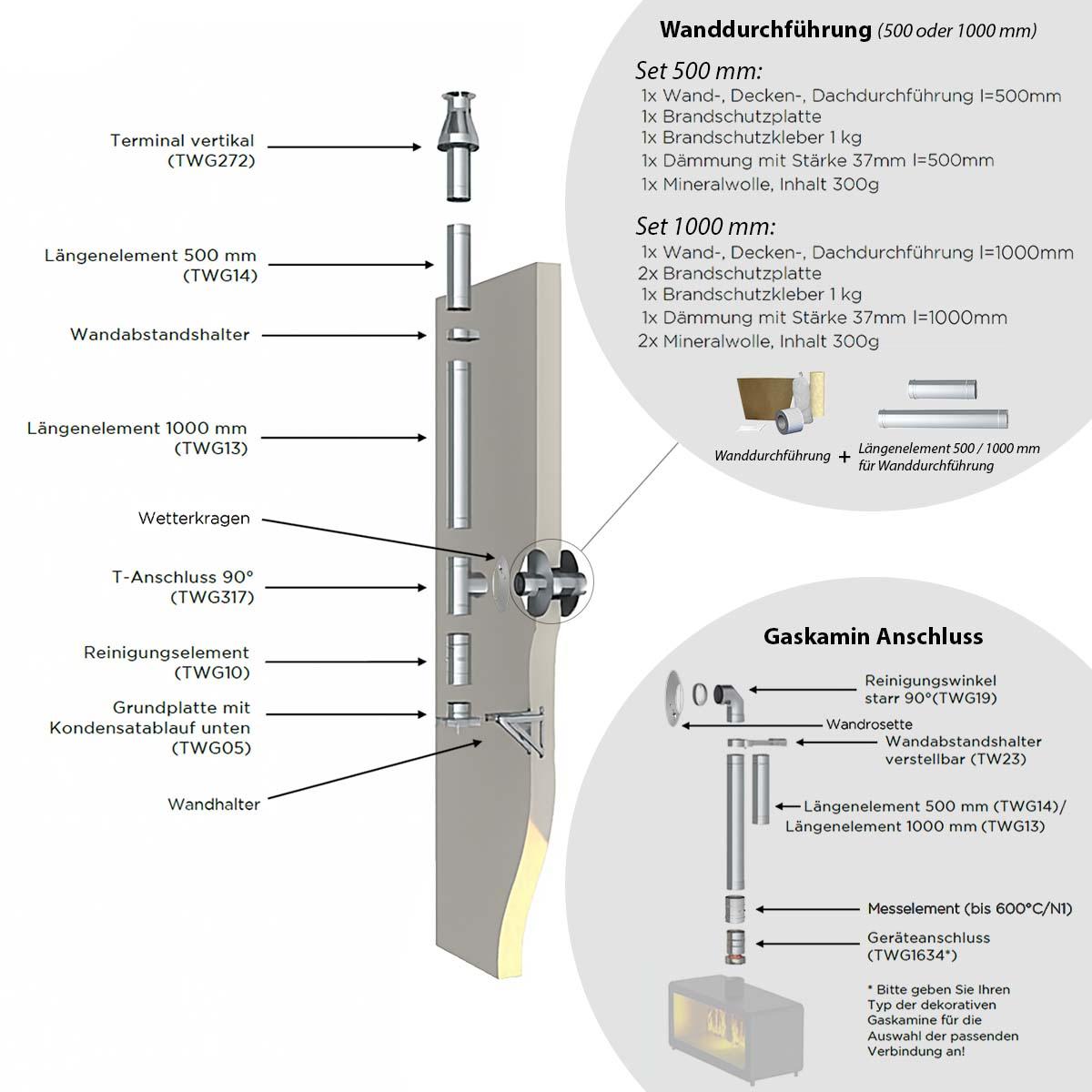

1x Wandstütze und Querträger
1x Jeremias LAS Grundplatte mit 2x 1/2“ Nippel, Verschlusskappe und Kondensatablauf unten 130/200 mm
1x Jeremias LAS Reinigungselement 130/200 mm
1x Jeremias LAS T-Anschluss 90° 130/200 mm
1x Jeremias LAS Längenelement 500 mm DN 130/200 mm
4x Jeremias LAS Längenelement 1000 mm DN 130/200 mm
2x Jeremias LAS Wandabstandshalter (Maß nach gewähltem Wandabstand)
1x Jeremias LAS Terminal vertikal 130/200 mm
1x Jeremias LAS Wandrosette/Wetterkragen DN 150 mm

Sofern der Abstand zwischen Wanddurchführung und vertikalem Schornsteinteil nicht ausreichen sollte, dann bestellen Sie einfach ein zusätzliches Längenelement im entsprechenden Durchmesser und der gewünschten Länge dazu, zum Beispiel 500 mm oder 1000 mm.

Wanddurchführung

Zusätzlich können Sie die passende Wanddurchführung in der Artikelkonfiguration gleich mitbestellen. Für die Installation steht das passende Paket in den Längen 500 oder 1000 mm zur Auswahl. Dieses können Sie zudem als Decken- oder Dachdurchführung genutzt werden. Alle wichtigen Hinweise entnehmen Sie der Montageanleitung.

Das Set 500 mm enthält:

1x LUX-Eco Wanddurchführung
1x Brandschutzplatte
1x Brandschutzkleber
1x Dämmschale Stärke 37 mm und 500 mm Länge
1x Mineralwolle 300g

Das Set 1000 mm enthält:

1x LUX-Eco Wanddurchführung
2x Brandschutzplatte
1x Brandschutzkleber
1x Dämmschale Stärke 37 mm und 500 mm Länge
2x Mineralwolle 300g

Zum Set benötigen nur noch das passende Längenelement in 500 oder 1000 mm Länge. Auch dieses kann ganz bequem über die die Konfiguration mitbestellt werden. Die Wanddurchführung kann durch Außenwände aus brennbarem Material sowie nicht brennbarem Material geführt werden. Hier finden Sie empfohlene Anwendungsbeispiele.

Wanddurchführung durch gesamte brennbare Wand:

Wanddurchführung Jeremias TWIN-GAS durch brennbare Wand

Wanddurchführung durch nicht brennbare Wand mit Außendämmung:

Soll die Wanddurchführung nur in der brennbaren Außendämmung eingesetzt werden, so darf die Stärke der Dämmung maximal 180 mm betragen!

Wanddurchführung Jeremias TWIN-GAS durch nicht brennbare Wand mit Außendämmung

Anschluss am Gaskamin

Über die Artikelkonfiguration können Sie auch die Bauteile für den Gaskaminanschluss im Wohnzimmer dazubestellen. Wählen Sie dazu Reinigungswinkel, die Wandrosette, den verstellbaren Wandabstandshalter, Messelement, je nach Wunsch ein Längenelement mit 500 und 1000 mm Länge sowie den passenden Geräteanschluss.

Merkmale:

Höhe ca. 6,30 m
Wandmontage
für dekorative Gaskamine im raumluftunabhängigen Betrieb geeignet
inkl. benötigte Klemmbänder
Innendurchmesser 130 mm, Außendurchmesser 200 mm
Innenrohr aus 1.4404 Edelstahl, Außenrohr aus 1.4301 Edelstahl
einfache Montage
Stecksystem mit Klemmbändern: stabil und sicher
hitzebeständig bis 600 °C, feuchteunempfindlich, nicht rußbrandbeständig
Oberfläche: Hochglanz
Systemzertifizierung mit Glen Dimplex (Faber Kamine), Bellfires (ehemals Interfocus), Element4, Ortal, STUV, Attika, Rais, Camina Schmid, Max Blank

Technische Daten Jeremias TWIN-GAS
Einsatzbereiche	Regelfeuerstätten für dekorative Gaskamine im raumluftunabhängigen Betrieb
Temperatur	bis 600 °C
Oberfläche	Hochglanz
Wandstärke	Innen: 0,5 mm Außen: 0,5 mm
Innendurchmesser	130 mm
Außendurchmesser	200 mm
Wandabstand	50 bis 800 mm
Verbindung	Steckverbindung Muffe/Sicke mit Klemmband und innenliegender eingeklebter Spezialdichtung im Außenrohr
Klemmband	inklusive, wenn benötigt
