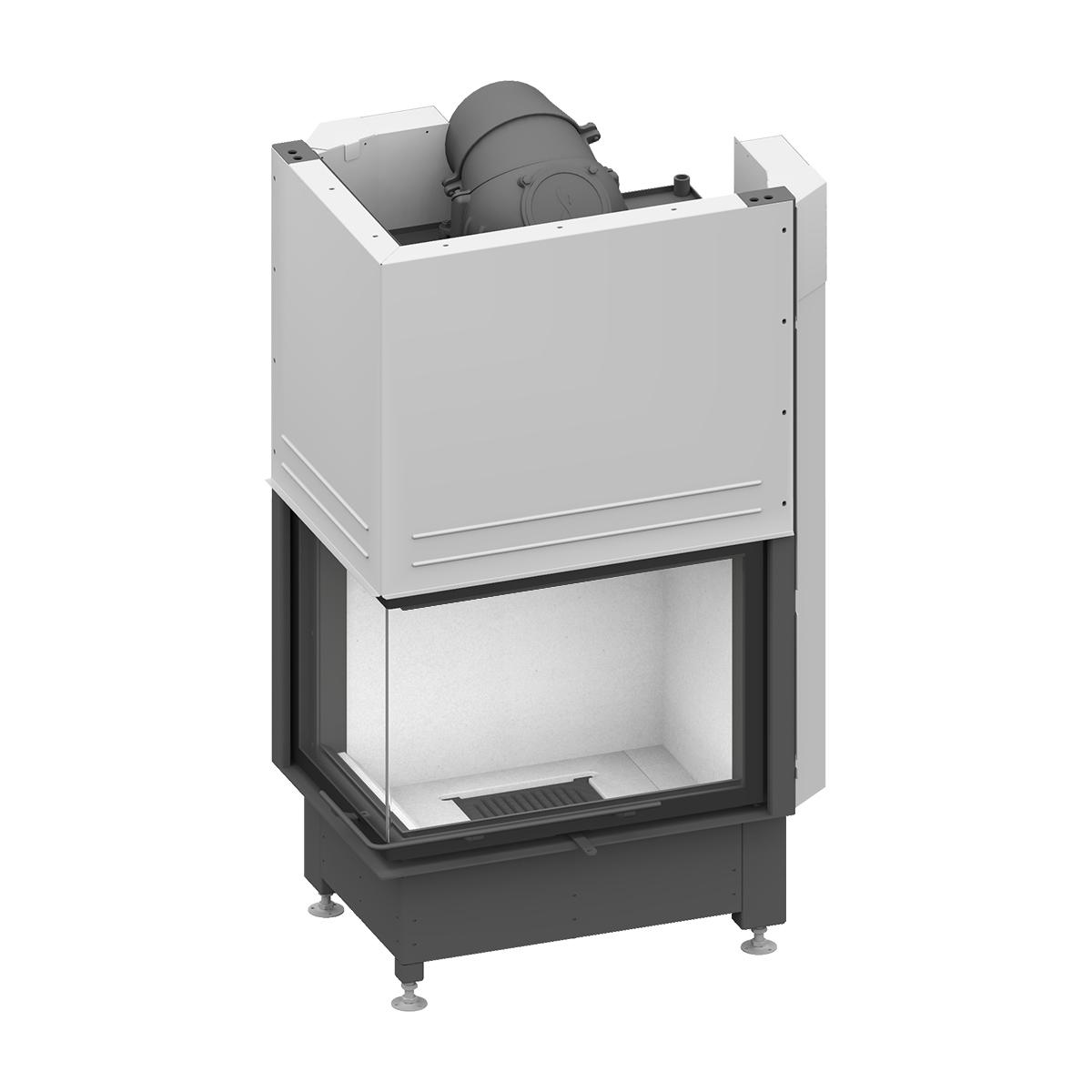

Eck-Kamineinsatz wasserführend Schmid Ekko W L 67(45)51 h mit 14,9 kW - Brennraumauskleidung: weiß - modulares Blendrahmensystem: nein
Eck-Kamineinsatz wasserführend Schmid Ekko W L 67(45)51 h mit 14,9 kW - Brennraumauskleidung: weiß - modulares Blendrahmensystem: nein
Eck-Kamineinsatz wasserführend Schmid Ekko W L 67(45)51 h mit 14,9 kW - Brennraumauskleidung: weiß - modulares Blendrahmensystem: nein
Eck-Kamineinsatz wasserführend Schmid Ekko W L 67(45)51 h mit 14,9 kW - Brennraumauskleidung: weiß - modulares Blendrahmensystem: nein

Eck-Kamineinsatz wasserführend Schmid Ekko W L 67(45)51 h mit 14,9 kW - Brennraumauskleidung: weiß - modulares Blendrahmensystem: nein

0 Bewertungen

7.232,00 € inkl. MwSt., zzgl. Versand (DE - versandkostenfrei ab 99€)

Ursprünglich: 8.508,50 € Sie sparen: 1.276,50 €
Inhalt: 1 Stück

Lieferzeit 35-40 Werktage

modulares Blendrahmensystem
KONFIGURIEREN SIE IHREN KAMINEINSATZ!

Wählen Sie hier zwischen Blendrahmen (mit oder ohne Tragrahmen) oder Blendrahmensystem.

Hinweis: Das modulare Blendrahmensystem enthält bereits Blendrahmen, Tragrahmen und Montagehilfe (Spannvorrichtung).

Bitte beachten Sie, dass diese Blendrahmen nicht mit einem Tragesystem kombinierbar sind! Die abnehmbaren Blendrahmen (BR) haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

Tragrahmen

Der Tragrahmen dient zum sicheren Aufbau der Kaminverkleidung, damit nicht zu viel Gewicht auf dem Kamineinsatz lastet.

Spannvorrichtung

Die Spannvorrichtung wird zwischen Tragrahmen und Wand befestigt.

Blendrahmen

Die abnehmbaren Blendrahmen (BR) haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

Tragrahmensystem

Das Tragrahmensystem (inkl. Tragrahmen und Spannvorrichtungsset) macht es möglich, die Kaminverkleidung sicher und ohne eine zusätzliche Befestigung an der Hauswand einzubauen. Es ist bereits vormontiert und thermisch entkoppelt. Das bedeutet, dass das System von der Wärmeausdehnung des Kamineinsatzes unbeeinflusst ist.

Blendrahmen

Wählen Sie dazu den gewünschten Blendrahmen (BR). Die abnehmbaren Blendrahmen haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

Das Blendrahmensystem wird am Gerät vollständig montiert geliefert und kann von Ihnen je nach Bedarf justiert werden.
Vermontierter Verbrennungsluftstutzen (Ø 150 mm) zur Befestigung am Bodenblech vom Luftsammlerkasten. Der Anschluss erfolgt nach unten.
Optionales Abdeckblech zum Verdecken der nicht genutzten Öffnung für den Verbrennungsluftranschluss am Luftsammlerkasten.
Teile diese Konfiguration
*Pflichtfeld
Individuelles Angebot

Montagebeispiel

Wassergeführter Kamineinsatz Ekko W L mit 14,9 kW

Der wasserführende Kamineinsatz Schmid Ekko W L 67(45) kombiniert die Atmosphäre eines klassischen Holzfeuers mit einer effizienten Unterstützung Ihrer Zentralheizung. Ein Teil der beim Heizen entstehenden Wärme wird direkt an das Heizwasser übertragen und in den Heizkreislauf eingespeist. So sorgt der Kamineinsatz nicht nur im Aufstellraum für angenehme Wärme, sondern unterstützt auch die Beheizung weiterer Wohnbereiche. Serienmäßig ist der Ekko W L mit einer thermischen Ablaufsicherung ausgestattet. Zusätzlich verfügt der Kamineinsatz über einen Außenluftstutzen und kann mit externer Frischluft versorgt werden.

Eckverglasung und langlebige Materialien

Die große Eckscheibe auf der linken Seite eröffnet einen tollen Blick auf das Flammenspiel. Dank integrierter Scheibenspülung werden Rußablagerungen deutlich reduziert. Die Standardausführung verfügt über eine vierseitig bedruckte Glasscheibe, die das Feuer optisch elegant in Szene setzt. Der Brennraum ist mit hochwertiger Schamotte in Weiß oder Anthrazit bzw. in Kombination mit einer Rückwand aus Gusseisen ausgekleidet. Ergänzt wird die Konstruktion durch eine robuste Gusskuppel, deren einzelne Elemente beweglich sind und sich flexibel von 0 bis 90 Grad einstellen lassen. Somit ist der Rauchrohranschluss (Ø 200 mm) nach hinten oder oben möglich.

Effiziente Wärmeverteilung

Mit einer Nennwärmeleistung von 14,9 kW bietet der Schmid Ekko W L eine ausgewogene Wärmeverteilung. Rund 7,9 kW werden direkt an den Aufstellraum abgegeben, während weitere 7 kW in das Heizwasser übertragen werden. Die Wärmeabgabe erfolgt dabei jeweils zur Hälfte als Strahlungswärme über die Sichtscheibe und als Konvektionswärme. Befeuert wird der Kamineinsatz mit naturbelassenem Scheitholz einer Länge von bis zu 33 cm. Dank eines Wirkungsgrades von 80 % arbeitet der Ekko W L effizient und nutzt den eingesetzten Brennstoff besonders wirkungsvoll. So verbindet dieser wasserführende Kamineinsatz modernes Design mit einer durchdachten Heiztechnik für mehr Wohnkomfort und eine spürbare Entlastung des Heizsystems.

Individuelle Gestaltungsmöglichkeiten

Für den Schmid Ekko L 67(45) h steht das modulare Blendrahmensystem (BRS) als Option zur Verfügung. Es vereint Tragrahmen, Blendrahmen und Montagehilfe in einem System und sorgt für einen sauberen Übergang zum Mauerwerk. Das Besondere: die seitlichen und unteren Blenden sind abnehmbar, was die Installation erleichtert. Alternativ sind alternativ auch weitere Blendrahmen erhältlich, wahlweise 4- oder 6-seitig.

Merkmale

  • Kesselgerät 2-seitig offen, auf Basis derEkko-Serie
  • komplett wasserumspült
  • inkl. Thermischer Ablaufsicherung (TAS)
  • Tür hochschiebbar (schwenkbar zur Reini gung), werksseitig nicht selbstschließend (Gewichte für Umbau liegen bei)
  • Glas einteilig
  • Untere Scheibenspülung einstellbar
  • Feuerraumauskleidung aus Schamotte
  • Hochwertige Gusskuppel, sämtliche Teile beweglich, verstellbar von 0 - 90°
  • Bauhöhe einfach und schnell verstellbar
  • Externe Verbrennungsluft möglich
  • Türhöhe: 510 mm
  • Frontbreite: 670 mm
  • Seitenteiltiefe: 450 mm
  • Wärmeabgabe wasserseitig: 50 %, luftseitig: 50 %
  • max. Betriebsdruck: 3 bar
  • Wasserinhalt: 52 l
  • Brennstoff: Scheitholz einer Länge von 33 cm
  • 1. BImSchV Stufe 2, ECODESIGN 2022, EN 16510
Technische Daten:
Nennwärmeleistung kW 14,9
Wärmeleistungsbereich kW ---
Raumwärmeleistung kW 7,9
Wasserwärmeleistung kW 7
Wärmeabgabe % über die Sichtscheibe: 30
konvektive Leistung: 20
wasserseitige Leistung: 50
Abgasstutzen Ø in mm 200
Verbrennungsluftstutzen Ø in mm 125
empfohlener freier Querschnitt ** cm² Zuluft: 950
Umluft: 790
Verbrennungsluftbedarf m³/h 60
empfohlene Holzauflagemenge kg ca. 4,0
empfohlene Holzauflagemenge mit NHK kg ca. ---
empfohlene Holzauflagemenge mit Zugsystem kg ca. ---
empfohlene Scheitholzlänge cm 33
Abstand im Strahlungsbereich mm 800
Abstand zur Dämmung mm 60
Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM) mm 60
Gewicht kg 330

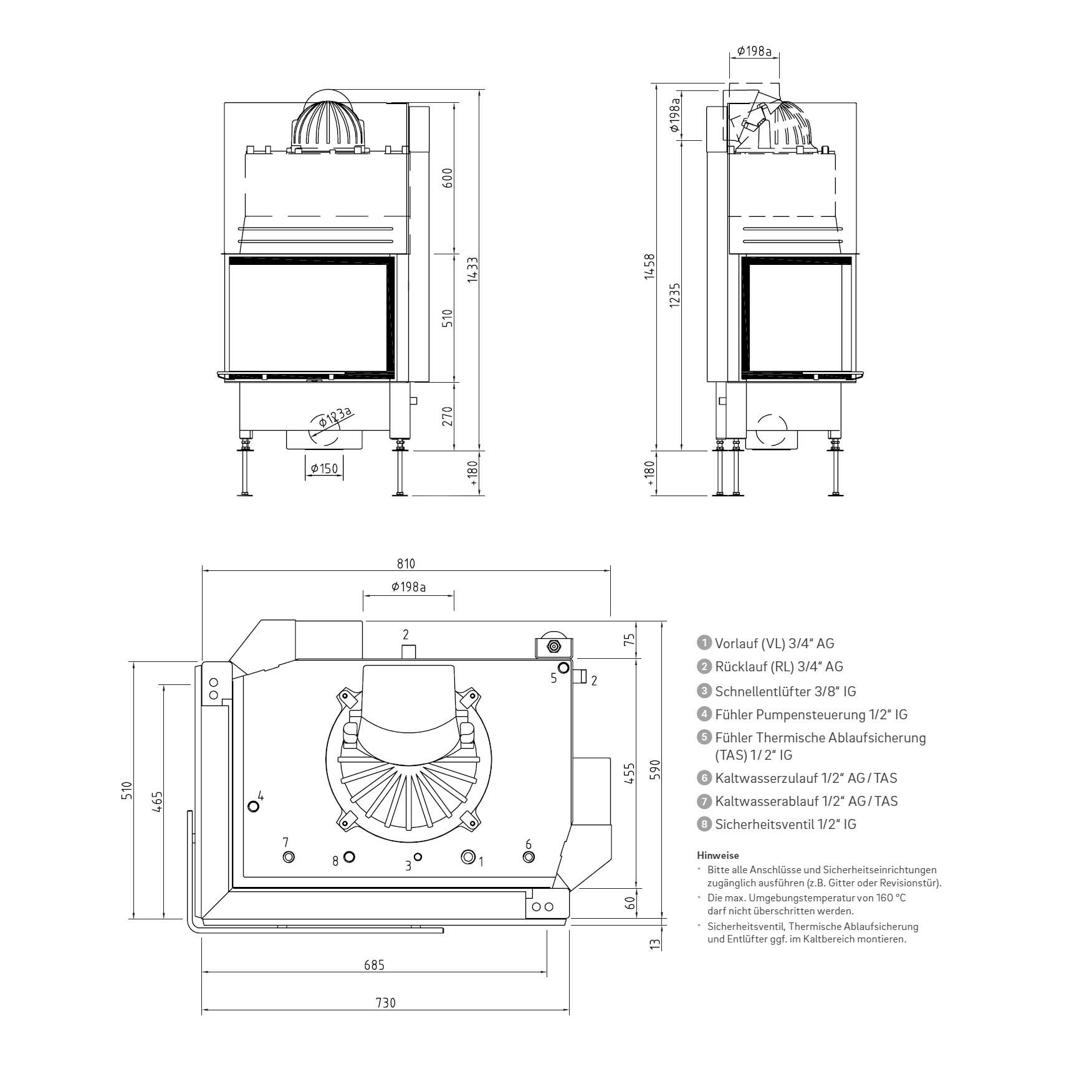

Maße (H x B x T) mm 1433 x 810 x 590
Abgasmassenstrom bei NWL g/s 17
Abgastemperatur bei NWL °C 215
erforderlicher Förderdruck Pa 12
CO (bez. auf 13 % O2 mg/Nm³ < 1250
Staub (bez. auf 13 % O2 mg/Nm³ < 40
Wirkungsgrad % > 80
** Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.

0 von 0 Bewertungen

Artikel-Nr.: 7064181
Energieeffizienzklasse: aa
Nennleistung kW, indirekt (Wasser): 7 kW
Scheitholzlänge: bis 33 cm
Brennraumauskleidung: weiß
modulares Blendrahmensystem: nein
Brennstoff: Holz
Geprüft: BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt: 8
Rauchrohranschluss: Hinten, Oben
Rauchrohr Ø: 200mm
Typ: Kamineinsatz
Verbrennungsluft: Raumluftunabhängig
Verglasung: 2 Seiten
Wärmetransport: Wasserführend

Schmid 7064181 2015/1186 7 kW 8 A +
