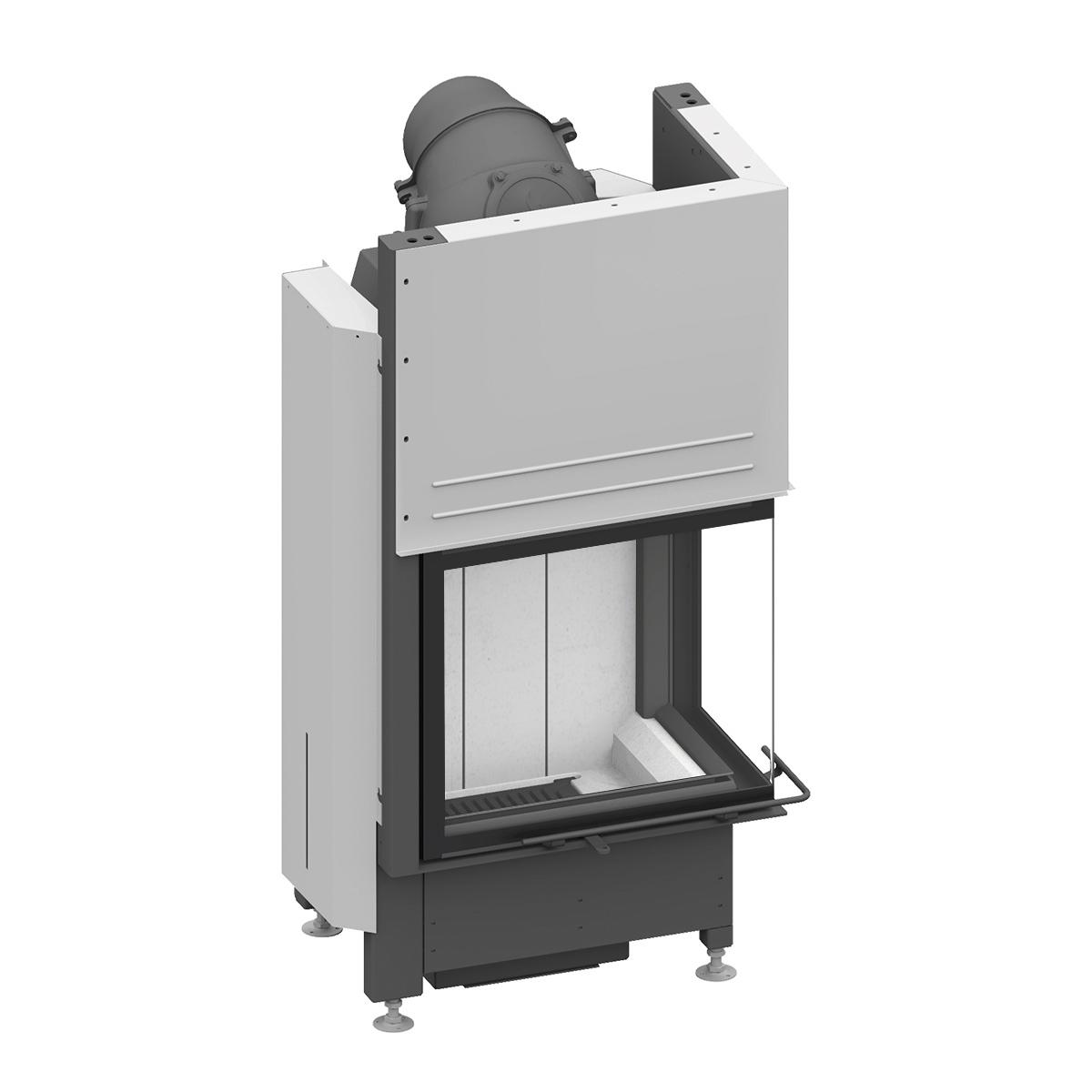

Eck-Kamineinsatz Schmid Ekko R 55(34) h mit 5 kW - Türhöhe: 51 cm - Brennraumauskleidung: Schamotte Weiß - modulares Blendrahmensystem: nein

0 Bewertungen

3.662,82 € inkl. MwSt., zzgl. Versand (DE - versandkostenfrei ab 99€)

Ursprünglich: 4.819,50 € Sie sparen: 1.156,68 €
Inhalt: 1 Stück

Lieferzeit 35-40 Werktage

Brennraumauskleidung
modulares Blendrahmensystem
KONFIGURIEREN SIE IHREN KAMINEINSATZ!

Wählen Sie hier zwischen Blendrahmen (mit oder ohne Tragrahmen) oder Blendrahmensystem.

Hinweis: Das modulare Blendrahmensystem enthält bereits Blendrahmen, Tragrahmen und Montagehilfe (Spannvorrichtung).

Bitte beachten Sie, dass diese Blendrahmen nicht mit einem Tragesystem kombinierbar sind! Die abnehmbaren Blendrahmen (BR) haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

Tragrahmen

Der Tragrahmen dient zum sicheren Aufbau der Kaminverkleidung, damit nicht zu viel Gewicht auf dem Kamineinsatz lastet.

Spannvorrichtung

Die Spannvorrichtung wird zwischen Tragrahmen und Wand befestigt.

Blendrahmen

Die abnehmbaren Blendrahmen (BR) haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

Tragrahmensystem

Das Tragrahmensystem (inkl. Tragrahmen und Spannvorrichtungsset) macht es möglich, die Kaminverkleidung sicher und ohne eine zusätzliche Befestigung an der Hauswand einzubauen. Es ist bereits vormontiert und thermisch entkoppelt. Das bedeutet, dass das System von der Wärmeausdehnung des Kamineinsatzes unbeeinflusst ist.

Blendrahmen

Wählen Sie dazu den gewünschten Blendrahmen (BR). Die abnehmbaren Blendrahmen haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

Das Blendrahmensystem wird am Gerät vollständig montiert geliefert und kann von Ihnen je nach Bedarf justiert werden.
Vormontierter Verbrennungsluftstutzen (Ø 150 mm) zur Befestigung am Bodenblech vom Luftsammlerkasten. Der Anschluss erfolgt nach unten.
Optionales Abdeckblech zum Verdecken der nicht genutzten Öffnung für den Verbrennungsluftranschluss am Luftsammlerkasten.
Teile diese Konfiguration
*Pflichtfeld
Individuelles Angebot

Kamineinsatz Schmid Ekko R 55-34 h

Vielseitig und modern: der Kamineinsatz Schmid Ekko R 55(34) h

Der Kamineinsatz Schmid Ekko R 55(34) h überzeugt mit einer Nennwärmeleistung von 5 kW und einem Wärmeleistungsbereich von 2,4 bis 5,3 kW. Damit eignet er sich ideal zur Beheizung kleiner bis mittelgroßer Wohnräume. Mit einem Wirkungsgrad von 78 % arbeitet er effizient und umweltbewusst.

Komfortable Bedienung

Der Rauchrohranschluss hat einen Durchmesser von 180 mm und besteht aus einer hochwertigen Gusskuppel. Alle Teile der Kuppel sind beweglich und von 0–90° verstellbar, sodass sich der Einsatz flexibel in unterschiedliche Einbausituationen integrieren lässt. Der Kamineinsatz kann zusätzlich an die externe Zuluft angeschlossen werden (Ø 125 mm, optional Ø 150 mm). Die Luftzufuhr steuern Sie bequem über einen Einhandregler an der Front. Als Brennmaterial dient naturbelassenes Scheitholz bis zu einer Länge von 33 cm.

Hochwertige Materialien, durchdachte Details

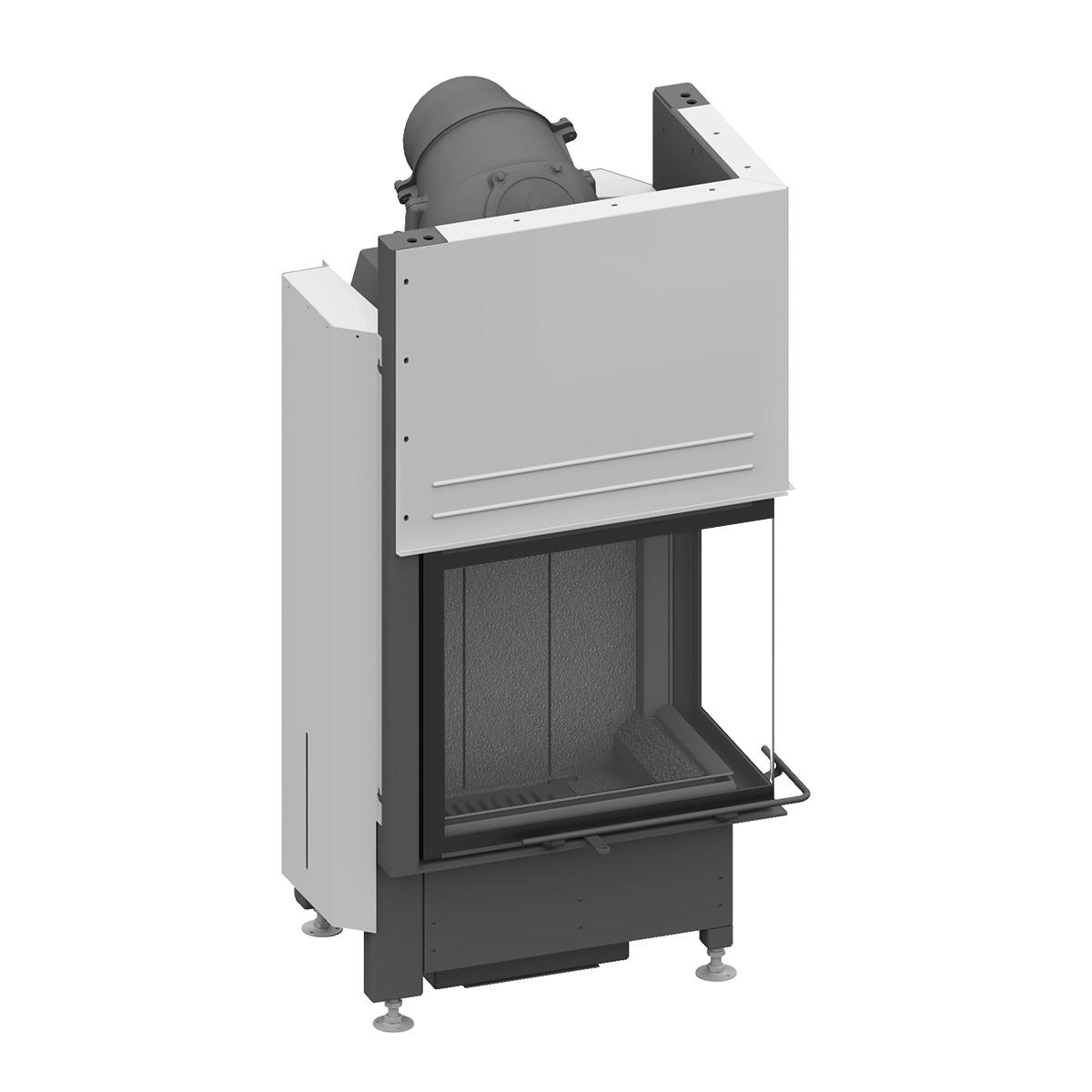

Der Brennraum des Schmid Ekko R 55(34) h ist wahlweise mit heller oder anthrazitfarbener Schamotte ausgestattet. Die Ausführung mit einer Türhöhe von 51 cm kann zudem mit dem Brennraumboden in Schamotte in Anthrazit kombiniert mit Brennraumwänden aus Gusseisen. Der Ascherost besteht aus Gusseisen, darunter befindet sich ein herausnehmbarer Aschekasten, der die Reinigung erleichtert.

Türvarianten und Ausstattungsmöglichkeiten

Ein Highlight ist die großzügige L-Sichtscheibe, die den Blick auf das Feuer über Eck freigibt und für eine besondere Wohnatmosphäre sorgt. Die Tür lässt sich hochschieben und ist dank der beiliegenden Gewichte auf Bauart 1 umrüstbar. Für die Reinigung kann sie zusätzlich seitlich geschwenkt werden. Je nach Wunsch ist der Ekko R 55(34) h mit einer Türhöhe von 51 cm oder 57 cm erhältlich. Der Ekko R 55(34) kann in der Ausführung mit 51 cm Türhöhe mit dem modulare Blendrahmensystem (BRS) gewählt werden. Dieses vereint Tragrahmen, Blendrahmen und Montagehilfe in einem System und sorgt für eine schnelle Montage und einen sauberen Abschluss am Mauerwerk. Ermöglicht wird die Installation durch die abnehmbare seitliche und untere Blende. Alternativ sind weitere Blendrahmen erhältlich – 4-seitig oder 6-seitig in verschiedenen Blendenstärken.
Mit dem Eck-Kamineinsatz Schmid Ekko L 55(34) h bietet Schmid auch eine gespiegelte Alternative mit Sichtscheibe auf der linken Seite an.

Merkmale:

  • 5 kW Heizleistung
  • effizient und sparsam – mit einem Wirkungsgrad von 78 %
  • L-förmige Sichtscheibe
  • hochschiebbare Tür (51 cm oder 57 cm Höhe)
  • Gusskuppel sorgt für einen flexiblen Rauchrohranschluss (Ø 180 mm)
  • Brennraumauskleidung: Schamotte Weiß, Schamotte Anthrazit, Schamotte Anthrazit / Guss-Brennraumwände
  • externe Verbrennungsluft möglich (Ø 125 mm)
Technische Daten
  BImSchV Stufe 2 ✓ Ecodesign ✓
Energieeffizienzklasse Energieeffizienzklasse A
Nennwärmeleistung 5 kW
Wärmeleistungsbereich 2,4 - 5,3 kW
geeignete Brennstoffe Scheitholz
Wirkungsgrad >78 %
CO-Emissionen (bei 13% O2) bei NWL 1500 mg/Nm³
Staub (bei 13% O2) 40 mg/Nm³
Abgasmassenstrom 5 g/s
Ø Abgastemperatur 275 °C
Mindestförderdruck 12 Pa
Rauchrohranschluss Ø 180 mm
Verbrennungsluftanschluss Ø 125 mm

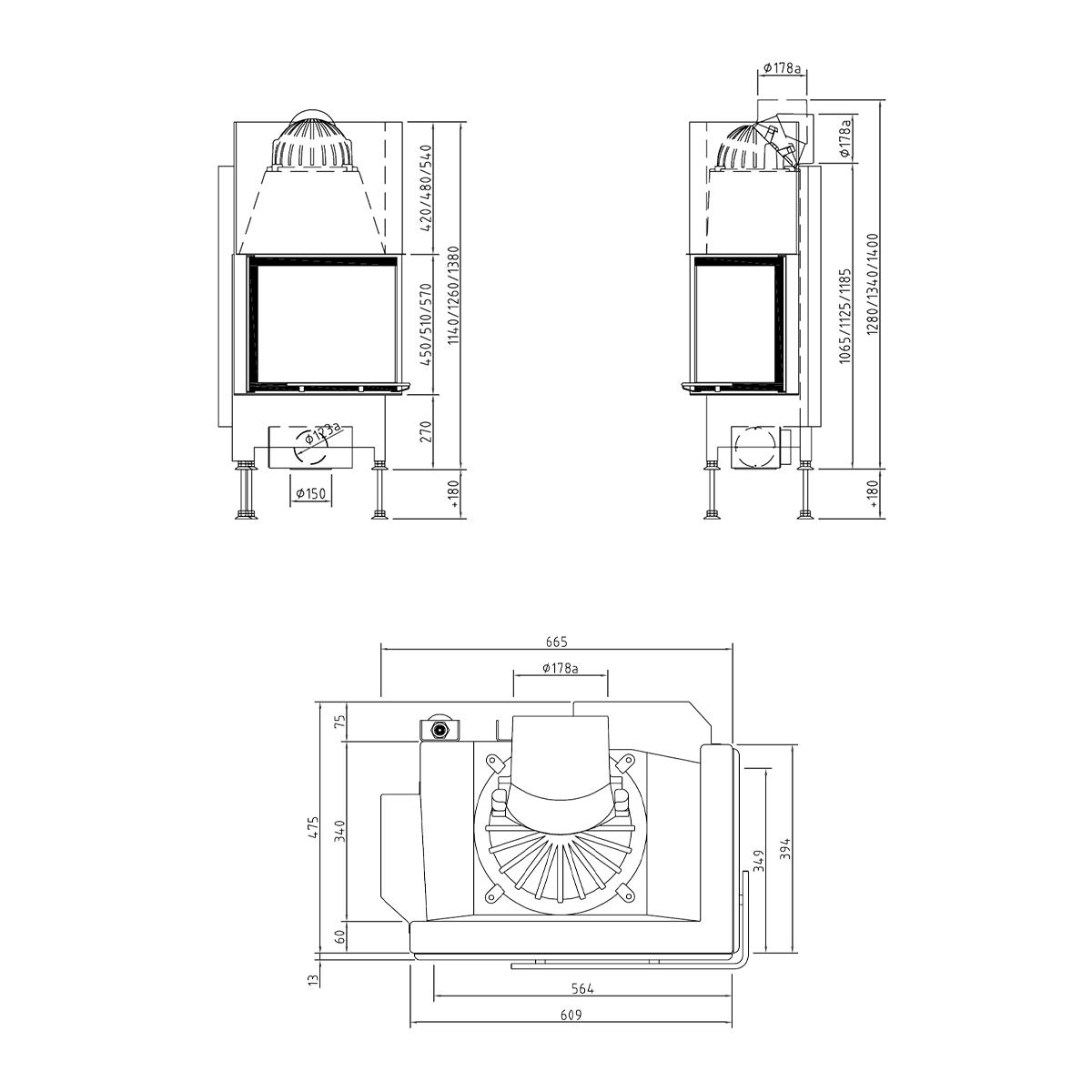

Maße (H x B x T) ohne Blendrahmensystem
Türhöhe 51 cm: 126 (+bis zu 18 cm*) x 66,5 x 47,5 cm
Türhöhe 57 cm: 138 (+bis zu 18 cm*) x 66,5 x 47,5 cm
Maße (H x B x T) mit Blendrahmensystem
Türhöhe 51 cm: 126 (+bis zu 18 cm*) x 75,1 x 49,6 cm
Höhe Abgasanschluss hinten
Türhöhe 51 cm: ~121,4 cm (+bis zu 18 cm*)
Türhöhe 57 cm: ~127,4 (+bis zu 18 cm*)
Länge der Holzscheite 33 cm
Gewicht ~270 kg
Mehrfachbelegung ja - Gewichte zum Umbau auf Bauart 1 sind inklusive
Aschekasten ja
Mindestabstände zu brennbaren Bauteilen
im Strahlungsbereich: 80 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm)
außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung)
Hinweis: alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung/Technischen Daten.

* durch höhenverstellbare Füße

Optionales Zubehör:

  • Relinggriff
  • Blendrahmen
  • Blendrahmensystem für Türhöhe 51 cm
  • Tragblendensystem für Türhöhe 51 cm
  • Tragrahmensystem Ekko innkl. Tragrahmen für Türhöhe 57 cm
  • Ø 150 mm Anschlussstutzen für externe Zuluft

0 von 0 Bewertungen

Artikel-Nr.: 689949
Energieeffizienzklasse: a
Scheitholzlänge: bis 33 cm
Brennraumauskleidung: Schamotte Weiß
Türhöhe: 51 cm
modulares Blendrahmensystem: nein
Brennstoff: Holz
Geprüft: BImSchV St. 2, BlmSchV St. 2, BlmSchV St 2, ECODESIGN 2022
Herstellerartikelnummer: 66/8260-3030
Nennleistung kW, direkt: 5
Rauchrohr Ø: 180mm
Verbrennungsluft: Raumluftunabhängig
Verglasung: 2 Seiten
Wärmetransport: Luftführend

Schmid 689949 2015/1186 5 A
