Eck-Kamineinsatz Schmid Ekko L 84(34) h mit 9 kW - Türhöhe: 51 cm - Brennraumauskleidung: Schamotte Weiß - modulares Blendrahmensystem: nein

0 Bewertungen

4.883,76 € inkl. MwSt., zzgl. Versand (DE - versandkostenfrei ab 99€)

Ursprünglich: 6.426,00 € Sie sparen: 1.542,24 €
Inhalt: 1 Stück

Lieferzeit 35-40 Werktage

modulares Blendrahmensystem
KONFIGURIEREN SIE IHREN KAMINEINSATZ!

Wählen Sie hier zwischen Blendrahmen (mit oder ohne Tragrahmen) oder Blendrahmensystem.

Hinweis: Das modulare Blendrahmensystem enthält bereits Blendrahmen, Tragrahmen und Montagehilfe (Spannvorrichtung).

Bitte beachten Sie, dass diese Blendrahmen nicht mit einem Tragesystem kombinierbar sind! Die abnehmbaren Blendrahmen (BR) haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

Tragrahmen

Der Tragrahmen dient zum sicheren Aufbau der Kaminverkleidung, damit nicht zu viel Gewicht auf dem Kamineinsatz lastet.

Spannvorrichtung

Die Spannvorrichtung wird zwischen Tragrahmen und Wand befestigt.

Blendrahmen

Die abnehmbaren Blendrahmen (BR) haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

Tragrahmensystem

Das Tragrahmensystem (inkl. Tragrahmen und Spannvorrichtungsset) macht es möglich, die Kaminverkleidung sicher und ohne eine zusätzliche Befestigung an der Hauswand einzubauen. Es ist bereits vormontiert und thermisch entkoppelt. Das bedeutet, dass das System von der Wärmeausdehnung des Kamineinsatzes unbeeinflusst ist.

Blendrahmen

Wählen Sie dazu den gewünschten Blendrahmen (BR). Die abnehmbaren Blendrahmen haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

Das Blendrahmensystem wird am Gerät vollständig montiert geliefert und kann von Ihnen je nach Bedarf justiert werden.
Vormontierter Verbrennungsluftstutzen (Ø 150 mm) zur Befestigung am Bodenblech vom Luftsammlerkasten. Der Anschluss erfolgt nach unten.
Optionales Abdeckblech zum Verdecken der nicht genutzten Öffnung für den Verbrennungsluftranschluss am Luftsammlerkasten.
Teile diese Konfiguration
*Pflichtfeld
Individuelles Angebot

Kamineinsatz Schmid Ekko L 84(45) h

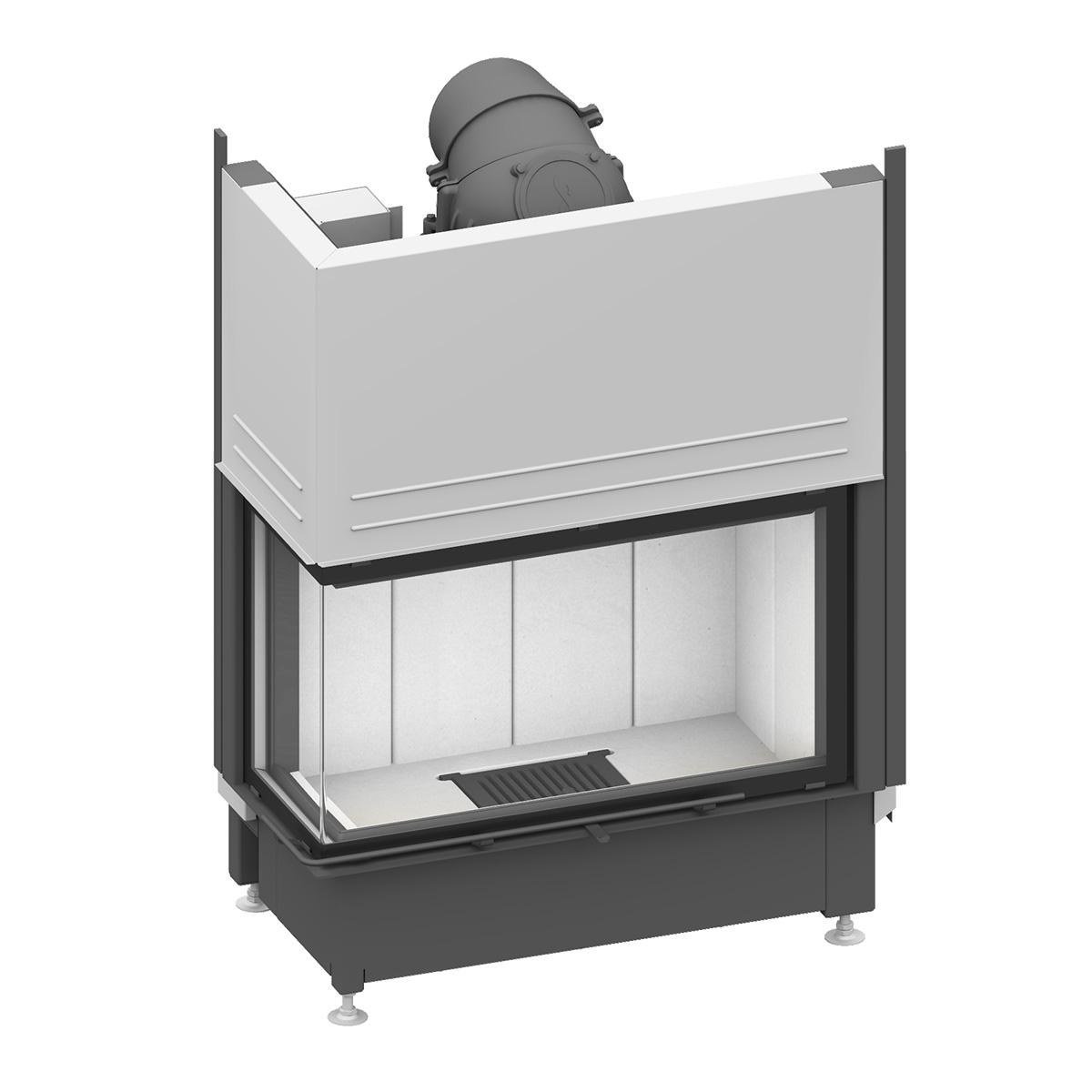

Kamineinsatz mit 9 kW: der Schmid Ekko L 84(34) h

Der Kamineinsatz Schmid Ekko L 84(34) h sorgt mit einer Nennwärmeleistung von 9 kW für angenehme Wärme in kleinen bis mittelgroßen Wohnräumen. Sein Leistungsbereich von 4,2 bis 9,2 kW deckt unterschiedliche Heizbedürfnisse zuverlässig ab. Mit einem Wirkungsgrad von 78 % arbeitet der Einsatz effizient und unterstützt einen sparsamen Brennstoffverbrauch.

Flexible Installation

Der Rauchrohranschluss mit 200 mm Durchmesser ist an einer hochwertigen Gusskuppel befestigt, deren Elemente sich von 0 bis 90° verstellen lassen. So lässt sich der Kamineinsatz flexibel in verschiedene Einbausituationen integrieren. Optional kann der Ofen an eine externe Verbrennungsluft angeschlossen werden – standardmäßig mit 125 mm, auf Wunsch auch mit 150 mm. Die Luftzufuhr steuern Sie bequem über einen Einhandregler an der Vorderseite. Als Brennstoff empfiehlt sich naturbelassenes Scheitholz mit einer Länge von bis zu 33 cm.

Robuste Bauweise und einfache Reinigung

Der Brennraum ist wahlweise mit heller oder anthrazitfarbener Schamotte ausgekleidet. In der Ausführung mit 51 cm Türhöhe kann zusätzlich ein anthrazitfarbener Brennraumboden mit Gusseisenwänden gewählt werden. Unter dem gusseisernen Ofenrost befindet sich ein herausnehmbarer Aschekasten, der das Entleeren erleichtert und die Reinigung unkompliziert gestaltet.

Eck-Sichtscheibe und Türvarianten

Ein besonderes Merkmal ist die Eck-Sichtscheibe, die den Blick auf das Feuer aus zwei Perspektiven eröffnet. Die Tür lässt sich nach oben schieben und ist für die Reinigung zusätzlich seitlich aufschwenkbar. Mit den beiliegenden Gewichten kann die Tür auf Bauart 1 (selbstschließend) umgerüstet werden. Je nach Einbausituation ist der Kamineinsatz mit Türhöhen von 51 cm oder 57 cm erhältlich.

Individuelle Gestaltungsmöglichkeiten

Für die 51-cm-Türvariante kann das modulare Blendrahmensystem (BRS) genutzt werden. Es vereint Tragrahmen, Blendrahmen und Montagehilfe, sodass der Übergang zum Mauerwerk sauber abgeschlossen wird. Die seitlichen und unteren Blenden sind abnehmbar, was die Montage erleichtert. Alternativ sind auch weitere Blendrahmen für beide Türhöhen verfügbar, wahlweise 4- oder 6-seitig.

Wenn Sie die Sichtscheibe auf der rechten Seite bevorzugen, findet Sie mit dem Kamineinsatz Schmid Ekko R 84(34) h die passende Variante.

Merkmale:

  • 9 kW Heizleistung
  • effizient und sparsam – mit einem Wirkungsgrad von 78 %
  • L-förmige Sichtscheibe
  • hochschiebbare Tür (51 cm oder 57 cm Höhe)
  • Gusskuppel sorgt für einen flexiblen Rauchrohranschluss (Ø 180 mm)
  • Brennraumauskleidung: Schamotte Weiß, Schamotte Anthrazit, Schamotte Anthrazit / Guss-Brennraumwände
  • externe Verbrennungsluft möglich (Ø 125 mm)
Technische Daten
  BImSchV Stufe 2 ✓ Ecodesign ✓ EN 16510 ✓
Energieeffizienzklasse Energieeffizienzklasse A
Nennwärmeleistung 9 kW
Wärmeleistungsbereich 3,4 - 9,8 kW
geeignete Brennstoffe Scheitholz
Wirkungsgrad >78 %
CO-Emissionen (bei 13% O2) bei NWL 1500 mg/Nm³
Staub (bei 13% O2) 40 mg/Nm³
Abgasmassenstrom 9,5 g/s
Ø Abgastemperatur 302 °C
Mindestförderdruck 12 Pa
Rauchrohranschluss Ø 200 mm
Verbrennungsluftanschluss Ø 125 mm - optional Ø 150 mm

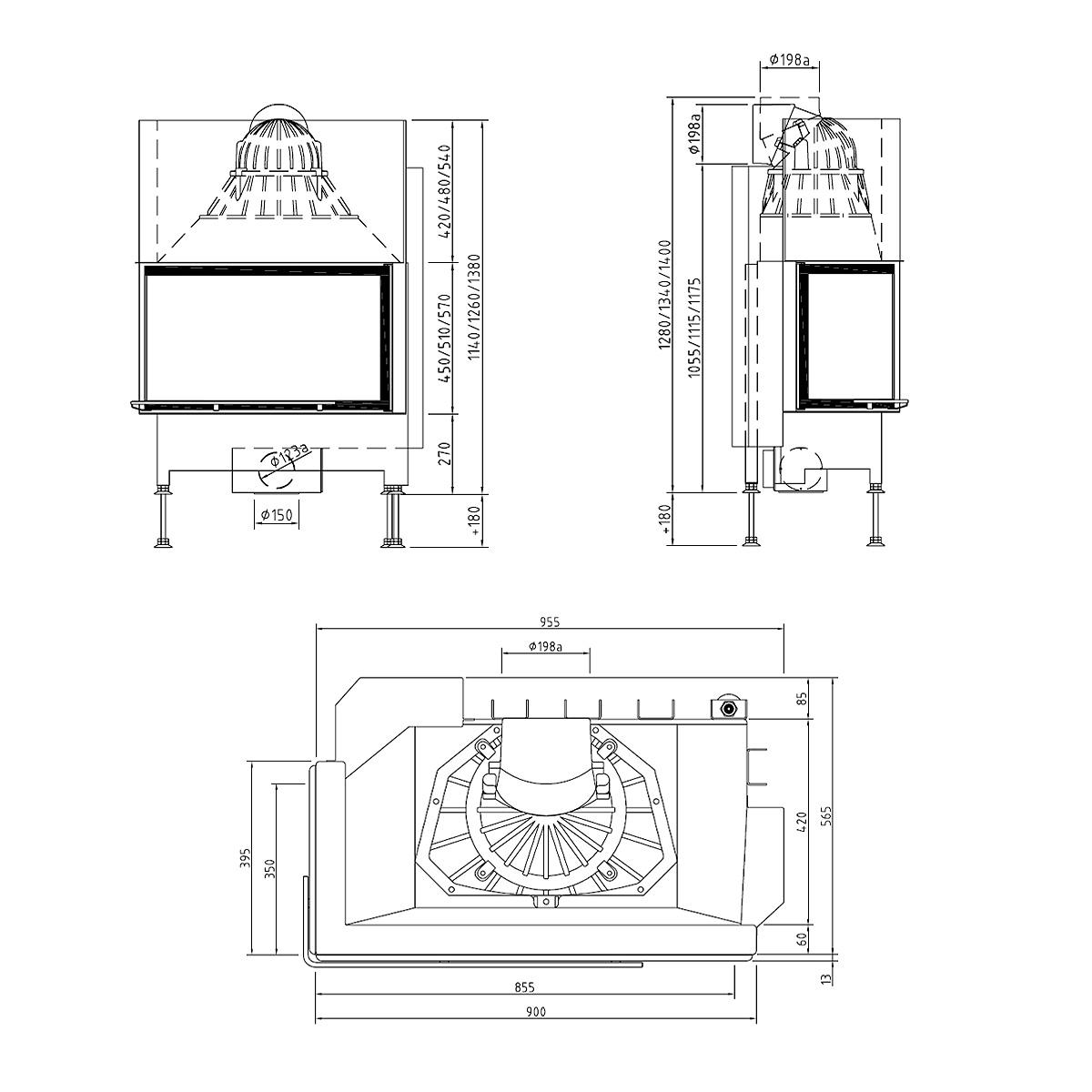

Maße (H x B x T) ohne Blendrahmensystem
Türhöhe 51 cm: 128 (+bis zu 18 cm*) x 95,5 x 56,5 cm
Türhöhe 57 cm: 134 (+bis zu 18 cm*) x 95,5 x 56,5 cm
Maße (H x B x T) mit Blendrahmensystem
Türhöhe 51 cm: 126 (+bis zu 18 cm*) x 104,1 x 65 cm
Höhe Abgasanschluss hinten
Türhöhe 51 cm: ~121,4 cm (+bis zu 18 cm*)
Türhöhe 57 cm: ~127,3 (+bis zu 18 cm*)
Länge der Holzscheite 33 cm
Gewicht ~320 kg
Mehrfachbelegung ja - Gewichte zum Umbau auf Bauart 1 sind inklusive
Aschekasten ja
Mindestabstände zu brennbaren Bauteilen
im Strahlungsbereich: 80 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm)
außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung)
Hinweis: alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.
* durch höhenverstellbare Füße

Optionales Zubehör:

  • Blendrahmen für 51/57 cm Türhöhe
  • Tragrahmen für 51/57 cm Türhöhe
  • Tragrahmensystem Ekko inkl. Tragrahmen für Türhöhe 57 cm
  • Blendrahmensystem für Türhöhe 51 cm
  • Ø 150 mm Anschlussstutzen für externe Zuluft

0 von 0 Bewertungen

Artikel-Nr.: 7052737
Energieeffizienzklasse: a
Scheitholzlänge: bis 33 cm
Brennraumauskleidung: Schamotte Weiß
Türhöhe: 51 cm
modulares Blendrahmensystem: nein
Brennstoff: Holz
Geprüft: BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt: 9
Rauchrohranschluss: Hinten, Oben
Typ: Kamineinsatz
Verbrennungsluft: Raumluftunabhängig
Verglasung: 2 Seiten
Wärmetransport: Luftführend

Schmid 7052737 2015/1186 9 A
