Eck-Kamineinsatz Schmid Ekko 45(45) h mit 7 kW - Türhöhe: 51 cm - Brennraumauskleidung: Schamotte Weiß - modulares Blendrahmensystem: nein

0 Bewertungen

3.325,93 € inkl. MwSt., zzgl. Versand (DE - versandkostenfrei ab 99€)

Ursprünglich: 4.522,00 € Sie sparen: 1.196,07 €
Inhalt: 1 Stück

Lieferzeit 35-40 Werktage

modulares Blendrahmensystem
KONFIGURIEREN SIE IHREN KAMINEINSATZ!

Wählen Sie hier zwischen Blendrahmen (mit oder ohne Tragrahmen) oder Blendrahmensystem.

Hinweis: Das modulare Blendrahmensystem enthält bereits Blendrahmen, Tragrahmen und Montagehilfe (Spannvorrichtung).

Bitte beachten Sie, dass diese Blendrahmen nicht mit einem Tragesystem kombinierbar sind! Die abnehmbaren Blendrahmen (BR) haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

Tragrahmen

Der Tragrahmen dient zum sicheren Aufbau der Kaminverkleidung, damit nicht zu viel Gewicht auf dem Kamineinsatz lastet.

Spannvorrichtung

Die Spannvorrichtung wird zwischen Tragrahmen und Wand befestigt.

Blendrahmen

Die abnehmbaren Blendrahmen (BR) haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

Tragrahmensystem

Das Tragrahmensystem (inkl. Tragrahmen und Spannvorrichtungsset) macht es möglich, die Kaminverkleidung sicher und ohne eine zusätzliche Befestigung an der Hauswand einzubauen. Es ist bereits vormontiert und thermisch entkoppelt. Das bedeutet, dass das System von der Wärmeausdehnung des Kamineinsatzes unbeeinflusst ist.

Blendrahmen

Wählen Sie dazu den gewünschten Blendrahmen (BR). Die abnehmbaren Blendrahmen haben ein L-Profil, die nicht abnehmbaren Blendrahmen sind vormontiert und haben eine gerade Kante. Die Maße beziehen sich auf das Seitenteil. Die Maße oben bzw. unten variieren.

Das Blendrahmensystem wird am Gerät vollständig montiert geliefert und kann von Ihnen je nach Bedarf justiert werden.
Vormontierter Verbrennungsluftstutzen (Ø 150 mm) zur Befestigung am Bodenblech vom Luftsammlerkasten. Der Anschluss erfolgt nach unten.
Optionales Abdeckblech zum Verdecken der nicht genutzten Öffnung für den Verbrennungsluftranschluss am Luftsammlerkasten.
Teile diese Konfiguration
*Pflichtfeld
Individuelles Angebot

Kamineinsatz Schmid Ekko L 55-34 h

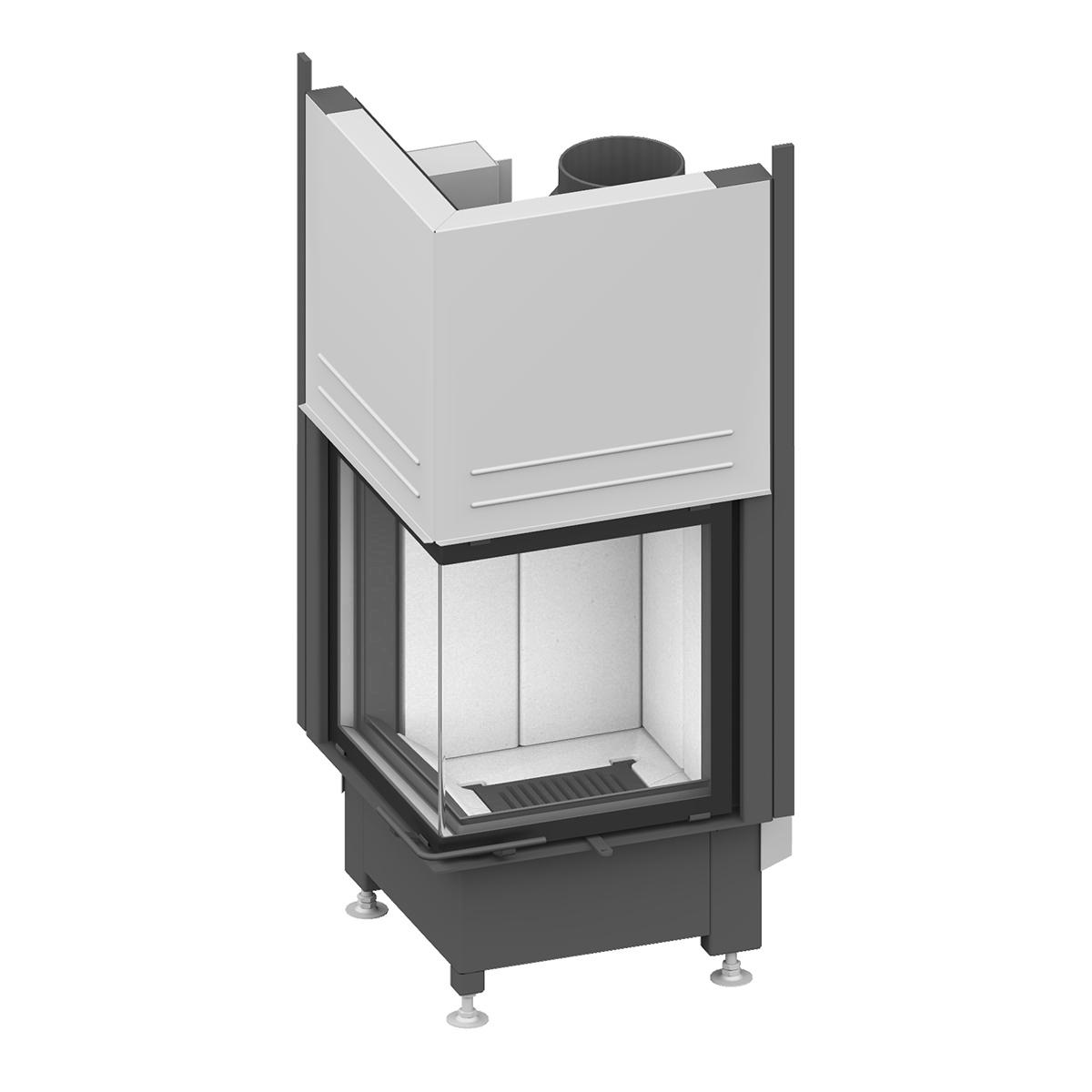

Schmid Ekko 45(45) h – kompakter Eck-Kamineinsatz mit hochschiebbarer Tür

Der Kamineinsatz Schmid Ekko 45(45) h vereint moderne Heiztechnik mit einem klaren, zeitlosen Design. Mit einer Nennwärmeleistung von 7 kW und einem Wärmeleistungsbereich von 3,2 bis 7,1 kW sorgt er für eine gleichmäßige Wärmeverteilung in kleineren bis mittelgroßen Wohnräumen. Dank eines Wirkungsgrads von 78 % arbeitet der Einsatz effizient und umweltschonend – ideal für eine komfortable und nachhaltige Beheizung.

Durchdachte Technik und einfache Bedienung

Der Rauchrohranschluss mit einem Durchmesser von 180 mm ist mit einer hochwertigen Gusskuppel ausgestattet. Alle Teile sind beweglich und zwischen 0 und 90° verstellbar, sodass der Einsatz flexibel in verschiedene Einbausituationen integriert werden kann. Ein Anschluss an die externe Verbrennungsluftzufuhr ist möglich (Ø 125 mm, optional Ø 150 mm). Die Luftzufuhr lässt sich präzise über einen Einhandregler an der Front steuern. Als Brennstoff dient naturbelassenes Scheitholz mit einer Länge von bis zu 33 cm bei stehender Platzierung.

Tolle Sicht auf das Feuer

Das optische Highlight des Ekko 45(45) h ist die L-förmige Sichtscheibe über Eck, die den Blick auf die Flammen aus zwei Perspektiven freigibt. Die Tür ist hochschiebbar und lässt sich zusätzlich seitlich schwenken, was die Reinigung erleichtert. Eine Umrüstung auf Bauart 1 (selbstschließende Tür) ist mit den beiliegenden Gewichten möglich. Je nach je Einbausituation ist der Kamineinsatz wahlweise mit einer Türhöhe von 51 oder 57 cm erhältlich.

Langlebige Materialien, einfache Reinigung

Der Brennraum ist mit robuster Schamotte ausgekleidet, wahlweise in Weiß oder Anthrazit. Bei der Variante mit 51 cm Türhöhe besteht die Möglichkeit, den Brennraumboden in Schamotte Anthrazit mit Brennraumwänden aus Gusseisen zu bestellen. Unter dem Ascherost aus Gusseisen befindet sich ein herausnehmbarer Aschekasten, der eine einfache und saubere Reinigung ermöglicht. Der Ekko 45(45) h kann in der Ausführung mit 51 cm Türhöhe mit modularen Blendrahmensystem (BRS) bestellt werden. Dieses System vereint Tragrahmen, Blendrahmen und Montagehilfe und ermöglicht eine einfache Montage durch die abnehmbare seitliche und untere Blende. Für alle Türausführungen sind alternativ weitere Blendrahmen (4-seitig oder 6-seitig) erhältlich.

Merkmale:

  • 7 kW Heizleistung
  • effizient und sparsam – mit einem Wirkungsgrad von 78 %
  • L-förmige Sichtscheibe
  • hochschiebbare Tür (51 cm oder 57 cm Höhe)
  • Gusskuppel sorgt für einen flexiblen Rauchrohranschluss (Ø 180 mm)
  • Brennraumauskleidung: Schamotte Weiß, Schamotte Anthrazit, Schamotte Anthrazit / Guss-Brennraumwände
  • externe Verbrennungsluft möglich (Ø 125 mm)
Technische Daten
  BImSchV Stufe 2 ✓ Ecodesign ✓ EN 16510 ✓
Energieeffizienzklasse Energieeffizienzklasse A
Nennwärmeleistung 5 kW
Wärmeleistungsbereich 2,4 - 5,3 kW
geeignete Brennstoffe Scheitholz
Wirkungsgrad >78 %
CO-Emissionen (bei 13% O2) bei NWL 1500 mg/Nm³
Staub (bei 13% O2) 40 mg/Nm³
Abgasmassenstrom 5 g/s
Ø Abgastemperatur 275 °C
Mindestförderdruck 12 Pa
Rauchrohranschluss Ø 180 mm
Verbrennungsluftanschluss Ø 125 mm - optional Ø 150 mm

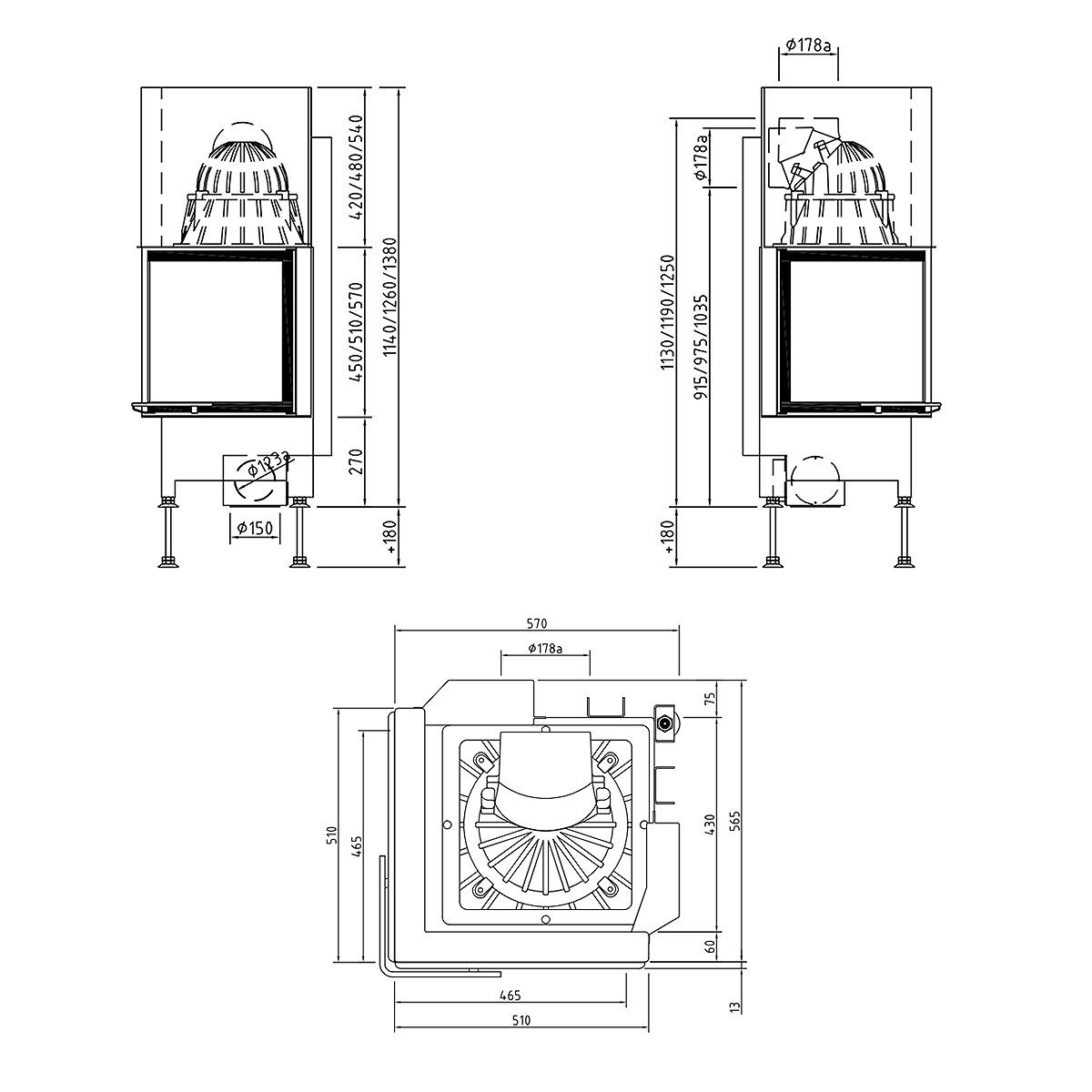

Maße (H x B x T) ohne Blendrahmensystem
Türhöhe 51 cm: 126 (+bis zu 18 cm*) x 66,5 x 47,5 cm
Türhöhe 57 cm: 138 (+bis zu 18 cm*) x 66,5 x 47,5 cm
Maße (H x B x T) mit Blendrahmensystem
Türhöhe 51 cm: 126 (+bis zu 18 cm*) x 75,1 x 49,6 cm
Höhe Abgasanschluss hinten
Türhöhe 51 cm: ~121,4 cm (+bis zu 18 cm*)
Türhöhe 57 cm: ~127,4 (+bis zu 18 cm*)
Länge der Holzscheite 33 cm
Gewicht ~270 kg
Mehrfachbelegung ja - Gewichte zum Umbau auf Bauart 1 sind inklusive
Aschekasten ja
Mindestabstände zu brennbaren Bauteilen
im Strahlungsbereich: 80 cm (bei Anbringung eines von beiden Seiten belüfteten Strahlungsschutzes an einem brennbaren Bauteil genügen 40 cm)
außerhalb des Strahlungsbereiches: 5 cm (Abstand zu brennbaren Bauteilen/Baustoffen an freier Außenfläche der Kamineinsatz-Verkleidung)
Hinweis: alle weiteren Sicherheitsabstände entnehmen Sie der Bedienungsanleitung / Technischen Daten.
* durch höhenverstellbare Füße

Optionales Zubehör:

  • Relinggriff
  • Blendrahmensystem für Türhöhe 51 cm
  • Tragblendensystem für Türhöhe 51 cm
  • Tragrahmensystem Ekko inkl. Tragrahmen für Türhöhe 57 cm
  • Ø 150 mm Anschlussstutzen für externe Zuluft

0 von 0 Bewertungen

Artikel-Nr.: 7052836
Energieeffizienzklasse: a
Scheitholzlänge: bis 33 cm
Brennraumauskleidung: Schamotte Weiß
Türhöhe: 51 cm
modulares Blendrahmensystem: nein
Brennstoff: Holz
Geprüft: BImSchV St. 2, ECODESIGN 2022, EN 16510
Nennleistung kW, direkt: 7
Rauchrohranschluss: Hinten, Oben
Typ: Kamineinsatz
Verbrennungsluft: Raumluftunabhängig, Raumluftunabhängig
Verglasung: 2 Seiten
Wärmetransport: Luftführend, Luftführend

Schmid 7052836 2015/1186 7 A
