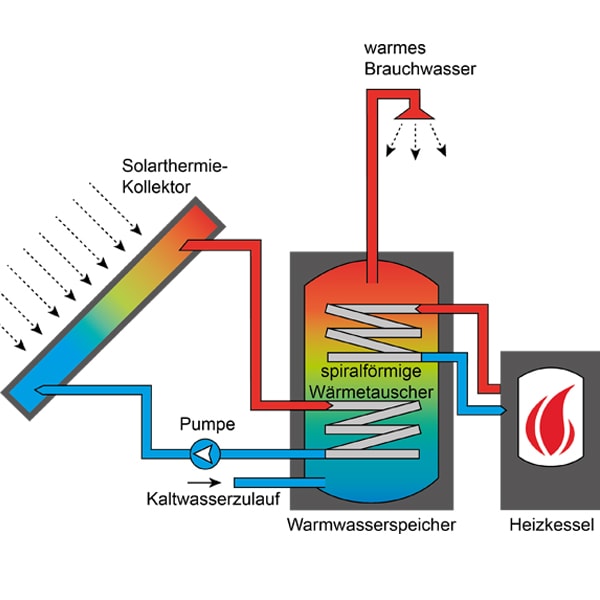

Beheizte Warmwasserspeicher für das Brauchwasser

Hygienespeicher Kombispeicher Typ KER 1079 Liter, 1 Wärmetauscher Der KER Hygiene-Speicher wird in Heizungsanlagen mit inte grierter Trinkwassererwärmung im Speicher eingesetzt. Der Trinkwasser-Wärmetauscher ist aus hochwertigem Edelstahl, Werkstoffnummer 1.4404 bzw. AISI 316 L. Dieser ist nicht im Hygienespeicher fest eingeschweißt, sondern wegen der elektrochemischen Korrosion auf einer Flanschplatte mit Isoliertrennung im Hygienespeicher montiert. Der Edelstahltauscher garantiert auf Grund seiner großen Oberfläche (5,8 m²) eine hohe Warmwasserleistung. Durch die geringe Brauchwasserbevorratung wird einer Legionellenbildung vorgebeugt, eine Anode wie bei klassischen Trinkwasserbehältern ist nicht erforderlich. Somit ist dieser Hygiene-Kombispeicher wartungsfrei. Der Hygiene-Kombispeicher kann optional mit einer von 2 Isolierungen ausgestattet werden. Bedingt durch die Bauart besteht kein Kontakt zwischen dem Edelstahltauscher und dem Pufferspeicher aus Stahl. Oben auf dem Speicher ist ein Flanschring aufgeschweißt, in den der Edelstahl-Wärmetauscher für das Trinkwasser mit Flanschplatte montiert ist. Durch spezielle Isoliertrennungen hat das Edelstahl des Wärmetauschers keine Verbindung zum Stahl des Pufferspeichers. Die nachträgliche Montage eines Elektro-Heizstabes ist durch die Konstruktion des Speichers ohne weiteres möglich. Eine Steuerung oder eine Pumpe für die Warmwasserbereitung ist bei diesem Speicher nicht erforderlich. Unterschied zwischen dem Hygienespeicher KE, KER und KER2 mit Edelstahl-Wärmetauscher und anderen Modellen mit Kupfer-Wärmetauscher für die Trinkwassererwärmung bzw. Kombispeichern mit "Tank in Tank" Bauweise. Details: mit Edelstahl-Trinkwasser-Wärmetauscher und Glattrohr-Wärmetauscher für Heizungs- und Trinkwasser in Verbindung mit Heizungs- und Solarthermieanlagen eingeflanschter Edelstahltauscher mit Isoliertrennung Spannungskorrosionen sind ausgeschlossen anodenfrei, hygienisch und legionellenfrei keine Steuerung oder Pumpe für Trinkwassererwärmung nötig System wesentlich leistungsfähiger als herkömmliche Kombispeicher hohe Schüttleistungen Material: hochwertiger Qualitätsstahl S235JR + AR hergestellt nach: DIN 4753, DIN EN 12897 Abmessungen und technische Daten: Bezeichnung * 1079 Durchmesser ohne Isolierung mm 790 Höhe ohne Isolierung mm 2040 Kippmaß ohne Isolierung mm 2074 Glattrohr-Wärmetauscher (unten) m² 3,2 Inhalt Rohrschlange (unten) Ltr. 20,1 Glattrohr-Wärmetauscher (oben) m² 2,1 Inhalt Rohrschlange (oben) Ltr. 13,4 zulässiger Druck bar 4,5 Pufferspeicher 16,0 Wärmetauscher zulässige Temperatur °C 0 - 95 Pufferspeicher 0 - 110 Wärmetauscher Edelstahl-Wellrohr Wärmetauscher m² 5,8 (Trinkwasser) Inhalt Rohrschlange Ltr. 29,2 (Trinkwasser) zulässiger Druck bar 10,0 (Trinkwasser) zulässige Temperatur °C 0 - 110 (Trinkwasser) Schüttleistung (WW mit 45 °C) ** Ltr. 405 Gewicht kg 212 *Die Bezeichnung spiegelt nicht den exakten Inhalt des Speichers wider ** bei 24 kW Kesselleistung, 65 °C Speichertemperatur und 10 °C Kaltwassertemperatur Anschlussmaße: Bezeichnung * 1079 A Höhe mm 295 links / rechts IG Rp 1" / Rp 1 1/2" B Höhe mm 485 Fühler IG Rp 1/2" C Höhe mm 860 links / rechts IG Rp 1" / Rp 1 1/2" D Höhe mm 1125 links / rechts IG Rp 1" / Rp 1 1/2" E Höhe mm 1390 links / rechts IG Rp 1" / Rp 1 1/2" F Höhe mm 1560 Fühler IG Rp 1/2" G Höhe mm 1735 links / rechts IG Rp 1" / Rp 1 1/2" VL 1 (WT unten) Höhe mm 860 Anschluss IG Rp 1" RL 1 (WT unten) Höhe mm 295 Anschluss IG Rp 1" VL 2 (WT oben) Höhe mm 1735 Anschluss IG Rp 1" RL 2 (WT oben) Höhe mm 1390 Anschluss IG Rp 1" H Höhe mm 1990 Anschluss IG Rp 1" KW / WW (WT Trinkwasser) Höhe mm 2040 Anschluss AG R 3/4" *Die Bezeichnung spiegelt nicht den exakten Inhalt des Speichers wider Optionale Isolierungen: ökoLine-C ökoLine-B ökoLine-A Material 80 mm Neopor u. 20 mm Polyester- faservlies 100 mm Neopor u. 20 mm Polyester- faservlies je nach Speicher- volumen aus versch. Material- stärken von Neopor, Polyester- faservlies sowie aus teilweise verbauten Vakuum- paneelen Bereitschafts- wärmeaufwand kWh/24 h 2,92 1,91 1,74 Warmhaltever- lust W 121,7 79,6 72,5 Durchmesser mit Isolierung mm 990 1030 1030 Höhe mit Isolierung mm 2080 2130 2180 Gewicht kg 17 18 36

Solarthermie Solaranlage 7,52 m² + Solarspeicher 400 Liter Höherer Wirkungsgrad - größere Leistung - mehr Ertrag! Beste Voraussetzungen sich für eine Solaranlage zu entscheiden: Unterstützung durch Fördermittel von Bund und Ländern Einsparung bei Energiekosten Jährlich bis zu 70% Abdeckung des Energiebedarfs zur Warmwasserbereitung Flexibilität und Schnelligkeit in der Montage Wertvoller Beitrag zum Umweltschutz Umweltentlastung von jährlich bis zu einer Tonne CO² pro Haushalt Qualität: Unsere Röhrenkollektoren werden nach dem neuesten Stand der Technik gefertigt. Alle Kollektortypen sind Zertifiziert und besitzen den Solar Keymark. Eine lange Lebensdauer zeichnet unsere Qualitätsstandards aus. Bei unseren Kollektoren trifft die gesamte Strahlung direkt auf die Röhren. Nicht wie bei CPC Modellen, wo sie erst verlustreich über CPC Spiegel umgeleitet werden muss. Wir sind uns alle einig: Nur die Sonnenenergie kann das Energieproblem der Menschheit dauerhaft und umweltschonend lösen. Hinterlassen wir unseren Kindern eine saubere Zukunft. Die Hochleistungs-Röhrenkollektoren mit Heatpipe-Technologie sind eine Weiterentwicklung der bewährten SP-S58 Kollektoren. Alle Teile dieses Kollektors sind nach Leistungsgesichtspunkten entwickelt. Der Sammlerkasten wurde gegenüber der herkömmlichen Serie in Sachen Wärmedämmung und Effektivität nach den neuesten Erkenntnissen weiterentwickelt um höchste Wirkungsgrade zu erreichen. Die dadurch geänderten Heatpipes erreichen mit ihrer extrem großen Übergangsfläche eine besonders effektive Wärmeübertragung in den Sammlerkasten und bringen somit wesentlich mehr Sonnenergie in den Wärmeträgerkreislauf. Auch optisch ist der Kollektor durch das neue ansprechende Design, mit Sammlerkasten und Rahmenteilen aus schwarz eloxiertem Aluminium ein Hingucker auf Ihrem Hausdach. Vor allem in Übergangsmonaten und bei Temperaturen unter dem Gefrierpunkt zeichnen sich die Röhrenkollektoren mit geringsten Wärmeverlusten durch höchste Effektivität aus. Durch die runde Oberfläche des Absorbers ist bei allen Einstrahlungswinkeln gewährleistet, dass hohe Erträge erzielt werden. Somit ist der Kollektor auch im Tagesverlauf stets nach der Sonne passiv ausgerichtet und auch Leistungsverluste bei Montage auf ungünstig orientierten Dächern sind von geringerer Bedeutung. Diese Vorteile machen die Vakuumkollektoren dank des hervorragende Preis-/Leistungsverhältnis zur 1. Wahl wenn Sie Kollektoren für Brauchwassererwärmung und besonders auch für Heizungsunterstützung installieren wollen. Heatpipe-Vakuumröhren: Durch die trockene Anbindung der Kollektorröhren ist der Ein- und Ausbau einzelner Röhren möglich ohne die Solaranlage entleeren zu müssen. Hochwertigste, korrosionsbeständige Materialien garantieren eine hohe Betriebssicherheit und lange Nutzungsdauer. In einem speziellen Absorber zirkuliert ein Trägermedium, das bei Sonneneinstrahlung verdampft und die Wärme über einen Wärmetauscher an das Solarmedium abgibt. Hochselektiv beschichtete Innenröhren mit umlaufenden Absorber (360°). Röhren aus doppelwandigem Borosilikat-Glas, Kupfer und Aluminium. Der Sammler: Er besteht aus dem Kupferrohr- Kern, der durch das Solarmedium durchflossen wird und gleichzeitig die Wärme an dieses überträgt. Die sehr effektive Spezialisolierung und das Gehäuse aus korrosionsbeständigem ALUMINIUM minimieren thermische Verluste auf ein Mindestmaß. Die einzelnen Vakuumröhren sind nebeneinander in Reihe eingesteckt und geben schon nach 2 Minuten über den Heatpipe-Kopf die Wärme an den Sammler ab. Technische Daten Vakuumkollektor: Anzahl der Röhren: 22 pro Kollektor Breite: 1920 mm Höhe: 2000 mm Tiefe: 157 mm Bruttofläche: 3,76 m² Aperturfläche: 2,08 m² Absorberfläche: 1,80 m² Kollektorinhalt: 1,4 l Gewicht: 82 kg max. Betriebsdruck: 6 bar Stagnationstemperatur: 220 °C Material des Kollektors: ALCu / Glas / Steinwolle Material der Röhren Borosilikatglas: 1,6 - 2,0 mm Material/Absorberbeschichtung: Ail-N/AI auf Glas Röhrenabmessung: 58/1,8/1,6/1812 Typ des Kollektors: Heat Pipe Zertifikate: Europa Prüfnorm EN12975 Solar Keymark Kollektorlistung bei der BAFA Deutschland ISO9001 Zertifikat Lieferumfang: 2x WT-B 58/22 Vakuumkollektor 8x Edelstahl Qualitätshaken für Pfannenziegel (4 Stk. je Kollektor) 1x Zweistrang-Solarstation 2-12 L mit HE-Pumpe Grundfos UPM3 25/75 Nova inkl. PWM Kabel 1x Sorel MTDC Temperaturdifferenzregler V5 3x PT 1000 Fühler mit Silikonleitung 1x Solar-Ausdehnungsgefäß 24 ltr. 1x Kappenventil Messing 3/4 Zoll 1x Edelstahlwellrohr DN 16 1250 mm 2x Hochtemperaturdichtung 3/4 Zoll 1x Solarflüssigkeit 10 ltr. VOC frei 4x Klemmringverschraubung R22 x 3/4 Zoll AG 1x Kollektorverbindung inkl. Verschraubung 1x Solarspeicher TWL Typ SO 400 L *, mit zwei Wärmetauschern und PU-Hartschaumisolierung * Die Bezeichnung spiegelt nicht den exakten Inhalt des Speichers wieder Erhältliche Isolierungen: 50 mm PU-Schaum C fest aufgeschäumt ökoLine-A (Optional) Bereitschafts- wärmeaufwand kWh/24 h 2,17 1,20 Warmhalteverlust W 90,5 50,0 Durchmesser mit Isolierung mm 950 Höhe mit Isolierung mm 1600 Gewicht kg 18

Attack Holzvergaser SLX 25 Profi: Effizient und umweltfreundlich Heizen mit Holz Der Holzvergaserkessel Attack SLX 25 Profi ist auf die Verbrennung Holzscheiten spezialisiert. Mit seiner besonders großen Brennkammer kann er Scheite bis zu einer maximalen Länge von 65 cm verwerten. Erleben Sie den Komfort eines Holzvergasers mit ausgereifter Technik und einfacher Bedienung. Der Holzvergaserkessel Attack SLX 25 Profi hat eine Nennwärmeleistung von 25 kW und besitzt einen ausgezeichneten Wirkungsgrad von ca. 91,6 %. Mit nur einer einzigen Beschickung kann der Holzvergaserkessel je nach Einstellung eine Brenndauer von 7,2 Stunden erreichen. Dank der ausgezeichneten thermischen Verwertung generiert der Holzvergaserkessel Attack SLX 25 Profi nur eine minimale Menge an Asche. Lassen Sie sich überzeugen von diesem effizienten Wärmeerzeuger und wechseln Sie auf regenerative Energien. ATTACK SLX - Anleitung zum Anheizen und Reinigung: Diese Technik verbirgt sich im Attack Holzvergaserkessel SLX 25 Profi Der Holzvergaserkessel Attack SLX 25 Profi zeichnet sich durch ein innovatives Design mit einem wirkungsvollen Rohrwärmetauscher aus. Dieser besitzt in seinem Inneren mehrere bewegliche und selbstreinigende Turbulatoren. Für den Holzvergaser Attack SLX 25 Profi sind Weichhölzer, Harthölzer & Holzbriketts als Brennstoff zugelassen. Der hohe Wirkungsgrad sorgt für einen niedrigen Holzverbrauch. Auch die abgegebenen Emissionen bewegen sich auf einem konstant-niedrigen Niveau. Die Brennkammer wird beim Holzvergaserkessel Attack SLX 25 Profi aus 6 mm starkem Kesselstahl gefertigt, was für eine hohe Lebensdauer spricht. Der integrierte Abluftventilator sorgt für eine gleichmäßige und effiziente Verbrennung und einen geringen Feinstaubausstoß. Die Anheizklappe des Attack SLX 25 Profi Holzvergasers wird automatisch gesteuert und reagiert auch auf das Öffnen und Schließen des Füllraumes. Weiterhin lässt sich auf die Drehgeschwindigkeit des Lüfters anpassen. Ebenfalls praktisch: Bei dem Holzvergaserkessel Attack SLX 25 Profi können Sie wählen, ob die Tür nach links oder rechts geöffnet werden kann - eine nachträgliche Änderung der Öffnungsrichtung ist jederzeit mit nur wenigen Handgriffen möglich. Nachdem Abschluss des Abbrandes schaltet sich der Kessel selbstständig aus und fährt das System herunter. Vorteile der Attack Profi-Steuerung & Sicherheit beim Holzvergaser SLX 25 Profi Die Profi-Steuerung bei diesem Wärmeerzeuger ist einfach und übersichtlich gestaltet. Mittels eines übersichtlichen Displays können Sie jederzeit die Verbrennungswerte, wie zum Beispiel Kesseltemperatur, Abgastemperatur und Temperatur im Pufferspeicher einsehen. Sie arbeitet darüber hinaus mit einer Fuzzy logic und kann den Verbrennungsprozess während des aktiven Betriebes anpassen. Auch beim Thema Sicherheit hat Ihnen der Holzvergaserkessel Attack SLX 25 Profi einiges zu bieten: Er besitzt einen eigenen Kühlkreislauf als Überhitzungsschutz des Kesselwassers. Das Kesselinnere ist zusätzlich mit Keramikblöcken geschützt, welche eine Hitzebeständigkeit bis zu 1.350° Celsius besitzen. Weiterhin kann der Füllraum optional als Schutz gegen Verteerung mit zusätzlichen Platten verstärkt werden. Entdecken Sie weiter Produkte in unserer Kategorie Holzvergaserkessel Details Attack SLX 25 Profi Holzvergaserkessel Kessel mit modernem und innovativem Design wirkungsvoller Rohrwärmetauscher mit Turbulatoren langzeitgeprüfte Konstruktion hoher Wirkungsgrad ~ 90 % Rohrwärmetauscher mit speziellen beweglichen Turbulatoren ermöglicht den höheren Wirkungsgrad extra großer Brennraum, der eine kontinuierliche und lange Verbrennung des Brennstoffs mit einer Ladung ermöglicht Verbrennung von Hart- und Weichholz sowie Holzbriketts möglich geringe anfallende Aschenmenge Verbesserte Verbrennung und niedriger Holzverbrauch Exzellente Emission und hoher Wirkungsgrad Sicherung des Reinigungshebels für eine einfache Reinigung zuverlässiger Betrieb, einfache Bedienung und Wartung hergestellt aus hochwertigem ca. 6 mm starkem Kesselstahl für eine lange Lebensdauer Abluftventilator für eine gleichmäßige und effiziente Verbrennung und und staubfreien Betrieb automatische Steuerung der Anheizklappe automatische Ausschaltung des Kessels nach der Verbrennung des Brennstoffs Türanschlag links- oder rechts möglich ausgestattet mit Kühlkreislauf gegen Überhitzung des Kesselwassers feuerfeste Keramikblöcke, die gegen eine Temperatur bis zu 1350 °C beständig sind Kessel entspricht den Anforderungen der höchsten Klasse laut EN 303-5 BImSchV Stufe 2 Technische Daten Holzvergaserkessel SLX 25 Profi Nennleistung: 25 kW Leistungsbereich: 12,5 - 25 kW Kessel-Wirkungsgrad: 91,6 % Wärmetauscherfläche: 2,95 m² Volumen der Ladekammer: 200 dm³ Maße Feuerraumtür: 235 x 445 mm Vorgeschriebener Kaminzug: 23 Pa Max. Betriebsüberdruck des Kessels: 250 kPa Durchmesser Abgasstutzen: 150 mm Kesselhöhe "A": 1472 mm Kesselbreite "B": 703 mm Kesseltiefe "C": 1337 mm Tiefe Bennkammer "D": 690 mm Vorlauf: G 6/4" " Rücklauf: G 6/4" " Deckungsgrad: 21 IP Elektrische Leistungsaufnahme: 42 W Kesselklasse nach Emission CO (EN 303-5): 5 Abgastemperatur bei Nennleistung: 170 °C Abgasmassenstrom bei Nennleistung: 0,02 kg/s Max. Lärmpegel: 65 dB Brennstoff: Holz, Feuchtigkeit 12 % - max. 20 %, Ø 50-150 mm Max. Scheitholzlänge: 650 mm Durchschnittlicher Brennstoffverbrauch: 6,5 kg/h Holzverbrauch pro Session (Orientierungswert): 1 kW = 1 m³ Wasservolumen im Kessel: 117 l Empfohlene Volumen der Pufferspeicher: 2000 l Spannung/Frequenz: ~ 230 V / 50 Hz Einstellungsbereich Heizwassertemperatur: 65 - 85 °C Einstellungsbereich Raumtemperatur: 10 - 27 °C Belastbarkeit der Regelkontakte des Kessels: 2 A / 230 V Kesselgewicht: 570 kg

Solarspeicher TWL Typ SO mit 2 Wärmetauschern Der emaillierten Solarspeicher Typ SO ist für Trinkwasser in Verbindung mit Heizungs- und Solarthermieanlagen geeignet. Sowohl Behälter als auch die zwei Glattrohr-Wärmetauscher des SO Solarspeichers sind aus hochwertigem Qualitätsstahl S235JRG2 nach DIN 4753 und Euronorm EN 12897 gefertigt. Gegen Korrosion ist der Pufferspeicher innen emailliert und außen schwarz beschichtet. Die 100 mm ERP-ÖkoLine Isolierung bestehen aus einer intelligenten Anordnung verschiedener Isolationswerkstoffe an unterschiedlichen Stellen und verbessert die Wärmedämmeigenschaften erheblich. Details: Solarspeicher mit 2 Glattrohr-Wärmetauschern nur für Trinkwasser in Verbindung mit Heizungs- und Solarthermieanlagen mit 50 mm PU-Hartschaum-Isolierung, fest aufgeschäumt Energieeffizienzklasse C Systemkomponenten zur Wärmeerzeugung können weitgehend unabhängig vom Verbrauch betrieben werden überzeugt durch ein besseres Betriebsverhalten und einen besseren Wirkungsgrad gefertigt aus Qualitätsstahl S235JR+AR nach DIN 4753 und DIN EN 12897 Behälter innen 2-fach emailliert, außen grundiert inklusive Magnesiumanode sowie Thermometer eine Fremdstromanode ist nachrüstbar ein Elektro-Heizstab ist über eine optionale Flanschplatte oder über einen Effect-Heater nachrüstbar Abmessungen und technische Daten: Bezeichnung * 1000 Durchmesser mit Isolierung mm 850 Höhe mit Isolierung mm 1974 Kippmaß mit Isolierung mm 2111 Glattrohr- Wärmetauscher (unten oben) m² 3,3 1,3 Inhalt Rohrschlange (unten oben) Ltr. 28,6 7,1 Druckverlust (unten oben) mbar 260 210 Dauerleistung (WW mit 45 ° C) ** (unten/oben) Ltr./h kW 2342/891 95,0/36,0/td> Leistungskennzahl (unten/oben) *** NL 40,0 19,0 zulässiger Druck bar 10,0 Pufferspeicher 16,0 Glattrohr- Wärmetauscher zulässige Temperatur °C 0 - 95 Pufferspeicher 0 - 110 Glattrohr- Wärmetauscher Gewicht mit Isolierung kg 252 * Die Bezeichnung spiegelt nicht den exakten Inhalt des Speichers wider ** bei 80 °C Vorlauftemperatur, 60 °C Rücklauftemperatur und 10 °C Kaltwassertemperatur *** bei 80 °C Speichertemperatur, 45 °C Warmwassertemperatur und 10 °C Kaltwassertemperatur Anschlussmaße: Bezeichnung * 800 KW Höhe mm 80 Anschluss AG Rp 1 1/2" WW Höhe mm 1845 Anschluss AG Rp 1 1/2" Z Höhe mm 1275 Anschluss IG Rp 3/4" E Höhe mm 1130 Anschluss IG Rp 1 1/2" F1 Höhe mm 815 Fühler IG Rp 1/2" F2 Höhe mm 1375 Fühler IG Rp 1/2" F4 Höhe mm 1475 Fühler IG Rp 1/2" TH Höhe mm 1385 Fühler Ø 14 A Höhe mm 295 Anschluss IG Rp 1 1/4" VL 1 (WT unten) Höhe mm 985 Anschluss AG Rp 1 1/2" RL 1 (WT unten) Höhe mm 270 Anschluss AG Rp 1 1/2" VL 2 (WT oben) Höhe mm 1475 Anschluss AG Rp 1" RL 2 (WT oben) Höhe mm 1175 Anschluss AG Rp 1" RF Höhe mm 355 Revision Werksnorm 280/180 H Höhe mm 1974 Anschluss IG Rp 3/4" * Die Bezeichnung spiegelt nicht den exakten Inhalt des Speichers wider Isolierungen: 50 mm PU-Schaum C ökoLine-B Bereitschafts- wärmeaufwand kWh/24 h 3,12 2,11 Warmhalteverlust W 130,0 87,9 Durchmesser mit Isolierung mm 1050 1090 Höhe mit Isolierung mm 2000 2085 Gewicht kg 19 20

Hygienespeicher Kombispeicher Typ KER2 1500 Liter, 2 Wärmetauscher Der Hygienespeicher KER2 wird in Heizungsanlagen mit integrierter Trinkwassererwärmung im Speicher eingesetzt. Der Trinkwasser-Wärmetauscher ist aus hochwertigem Edelstahl, Werkstoffnummer 1.4404 bzw. AISI 316 L. Dieser ist nicht im Speicher fest eingeschweißt, sondern wegen der elektrochemischen Korrosion auf einer Flanschplatte mit Isoliertrennung im Speicher montiert. Der Edelstahltauscher garantiert auf Grund seiner großen Oberfläche (5,8 m²) eine hohe Warmwasserleistung. Durch die geringe Brauchwasserbevorratung wird einer Legionellenbildung vorgebeugt, eine Anode wie bei klassischen Trinkwasserbehältern ist nicht erforderlich. Somit ist der KER2 Hygiene-Kombispeicher wartungsfrei. Der Hygiene-Kombispeicher KER2 kann optional mit einer von 2 Isolierung ausgestattet werden. Bedingt durch die Bauart besteht kein Kontakt zwischen dem Edelstahltauscher und dem Pufferspeicher aus Stahl. Oben auf dem Speicher ist ein Flanschring aufgeschweißt, in den der Edelstahl-Wärmetauscher für das Trinkwasser mit Flanschplatte montiert ist. Durch spezielle Isoliertrennungen hat das Edelstahl des Wärmetauschers keine Verbindung zum Stahl des Pufferspeichers. Die nachträgliche Montage eines Elektro-Heizstabes ist durch die Konstruktion des Speichers ohne weiteres möglich. Eine Steuerung oder eine Pumpe für die Warmwasserbereitung ist bei diesem Speicher nicht erforderlich. Details Isolierung ist optional hinzuzubestellen mit Edelstahl-Trinkwasser-Wärmetauscher und zwei Glattrohr-Wärmetauschern für Heizungs- und Trinkwasser in Verbindung mit Heizungs- und Solarthermieanlagen eingeflanschter Edelstahltauscher mit Isoliertrennung Spannungskorrosionen sind ausgeschlossen anodenfrei, hygienisch und legionellenfrei keine Steuerung oder Pumpe für Trinkwassererwärmung nötig System wesentlich leistungsfähiger als herkömmliche Kombispeicher hohe Schüttleistungen Material: hochwertiger Qualitätsstahl S235JR + AR hergestellt nach: DIN 4753, DIN EN 12897 Abmessungen und technische Daten: Bezeichnung * 1500 Durchmesser ohne Isolierung mm 1000 Höhe ohne Isolierung mm 2110 Kippmaß ohne Isolierung mm 2174 Glattrohr-Wärmetauscher (unten) m² 3,7 Inhalt Rohrschlange (unten) Ltr. 23,5 Glattrohr-Wärmetauscher (oben) m² 2,5 Inhalt Rohrschlange (oben) Ltr. 15,7 zulässiger Druck bar 3,0 Pufferspeicher 16,0 Wärmetauscher zulässige Temperatur °C 0 - 95 Pufferspeicher 0 - 110 Wärmetauscher Edelstahl-Wellrohr Wärmetauscher m² 5,8 (Trinkwasser) Inhalt Rohrschlange Ltr. 29,2 (Trinkwasser) zulässiger Druck bar 10,0 (Trinkwasser) zulässige Temperatur °C 0 - 110 (Trinkwasser) Schüttleistung (WW mit 45 °C) ** Ltr. 502 Gewicht kg 348 *Die Bezeichnung spiegelt nicht den exakten Inhalt des Speichers wider ** bei 24 kW Kesselleistung, 65 °C Speichertemperatur und 10 °C Kaltwassertemperatur Anschlussmaße: Bezeichnung * 1500 A Höhe mm 375 Anschluss IG Rp 1 1/2" Fühler IG Rp 1/2" B Höhe mm 820 Anschluss IG Rp 1 1/2" Fühler IG Rp 1/2" C Höhe mm 1345 Anschluss IG Rp 1 1/2" Fühler IG Rp 1/2" D Höhe mm 1755 Anschluss IG Rp 1 1/2" Fühler IG Rp 1/2" E Höhe mm 1150 Anschluss IG Rp 1 1/2" VL 1 (WT unten) Höhe mm 1095 Anschluss IG Rp 1" RL 1 (WT unten) Höhe mm 375 Anschluss IG Rp 1" VL 2 (WT oben) Höhe mm 1755 Anschluss IG Rp 1" RL 2 (WT oben) Höhe mm 1215 Anschluss IG Rp 1" H Höhe mm 2060 Anschluss IG Rp 1" KW / WW (WT Trinkwasser) Höhe mm 2110 Anschluss AG R 3/4" *Die Bezeichnung spiegelt nicht den exakten Inhalt des Speichers wider Optionale Isolierungen: ökoLine-C ökoLine-B Material 80 mm Neopor u. 20 mm Polyester- faservlies 100 mm Neopor u. 20 mm Polyester- faservlies Bereitschafts- wärmeaufwand kWh/24 h 3,70 2,40 Warmhaltever- lust W 154,2 100,0 Durchmesser mit Isolierung mm 1200 1240 Höhe mit Isolierung mm 2145 2195 Gewicht kg 20 22
