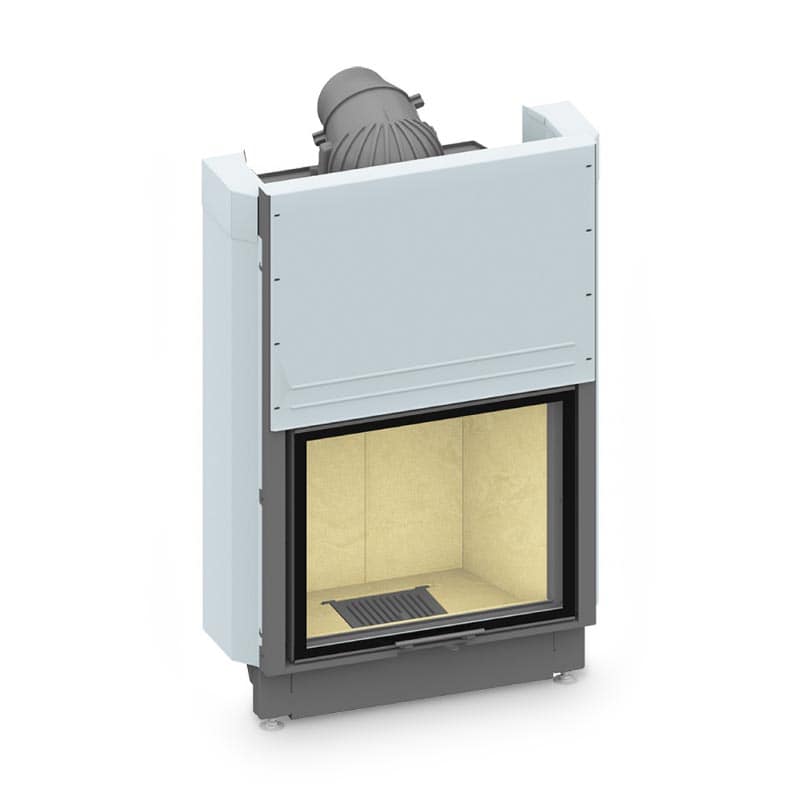

Kamineinsatz wasserführend Schmid Lina W 7363h 14,9 kW

6.818,00 € * 7.576,14 € * (10,01% gespart)

Lieferzeit 90-150 Werktage


 A+
Schmid 44951 A + 4 10


Sie haben noch Fragen? Wir helfen Ihnen sehr gerne: 034601-27100

  • 44951
Brennstoff: Holz
Verbrennungsluft: Raumluftunabhängig
Geprüft: 15a BVG, BImSchV St. 2, LRV Schweiz
Wärmetransport: Wasserführend
Verglasung: Front
Artikelnummer: 44951
Energieeffizienzklasse: aa
Herstellerartikelnummer: 64/1480-3030
Maßeinheit: Stück
Typ: Kamineinsatz wasserführend
Grundeinheit: 1.000
Inhalt: 1.000
Nennleistung, direkt: 4
Nennleistung, indirekt (Wasser): 10
Sicher einkaufen
  • SSL-Verschlüsselung
  • Mehr als 115.000 Kundenbewertungen
  • 3% Skonto
  • Ratenkauf
  • ab 75 Euro Portofrei in Deutschland
  • Kostenloser Rückrufservice
  • Fachberatung / Persönliche Fachberater
  • Planung / Schornsteinberechnung

Schmid Lina W 7363h Montagebeispiel

Feuer trifft Wasser...

  • Haben Sie ein bestens gedämmtes Haus mit geringem Wärmebedarf?
  • Möchten Sie sich die knisternde Atmosphäre eines Lagerfeuers ins Haus holen und die Kosten für Heizungsenergie einsparen?
  • Möchten Sie die Unabhängigkeit vom Heizöl und Gas?
  • Möchten Sie die Energie des Feuers so effektiv wie möglich nutzen?
  • Möchten Sie statt spontaner Wärme die langfristige Speicherung?
  • Möchten Sie die gespeicherte Wärme zu einem beliebigen Zeitpunkt abrufen?

Dann wählen Sie die Wassertechnik von Schmid!

Der Feuerraum ist bei dem wasserführenden Kamineinsatz Schmid Lina W 7363h mit Schamotte ausgekleidet. Die Feuerraumtür des komplett wasserumspülten Kamineinsatz Schmid Lina W 7363h ist nach oben schiebbar und zur Reinigung auch kippbar. Die Front des Schmid Lina W 7363h ist mit einer Höhe von 630 mm und einer Breite von 730 mm. Die 2-fach Verglasung minimiert die Wärmeabgabe über die extra große Sichtcheibe. Die hochwertige Gusskuppel mit Heizgasumlenkung ist 4-teilig und dadurch vollkommen flexibel von 0 - 90° einstellbar.


Details Schmid Lina W 7363h:

  • Kesselgerät 1-seitig offen, auf Basis der Lina-Serie
  • komplett wasserumspült
  • Wärmeabgabe wasserseitig: 70 %, luftseitig: 30 %
  • inkl. Thermischer Ablaufsicherung (TAS)
  • Tür hochschiebbar (kippbar zur Reinigung), werksseitig nicht selbstschließend (Gewichte für Umbau liegen bei)
  • Doppelverglasung
  • Untere Scheibenspülung einstellbar
  • Feuerraumauskleidung aus Schamotte
  • Hochwertige Gusskuppel, sämtliche Teile beweglich, verstellbar von 0 - 90°
  • Bauhöhe einfach und schnell verstellbar
  • Leicht zerlegbar für den Transport
  • Anschluss nach oben oder hinten
  • Externe Verbrennungsluft möglich
  • max. Betriebsdruck: 3 bar
  • Wasserinhalt: 80 l
  • Frontbreite: 730 mm
  • Türhöhe: 630 mm
  • Brennstoff: Holz
  • DIN EN 13229 / 1. BImSchV Stufe 2 / Art. 15a B-VG (Österreich) / Luftreinhalte-Verordnung (LRV) Schweiz

Technische Daten Schmid Lina W 7363h:

Nennwärmeleistung kW 14,9
Wärmeleistungsbereich kW 7,3 - 14,9
Raumwärmeleistung kW 4,3
Wasserwärmeleistung kW 10,6
Wärmeabgabe % über die Sichtscheibe: 10
konvektive Leistung: 20
wasserseitige Leistung: 70
Abgasstutzen Ø in mm 200
Verbrennungsluftstutzen Ø in mm 150
empfohlener freier Querschnitt ** cm² Zuluft: 520
Umluft: 430
Verbrennungsluftbedarf m³/h 60
empfohlene Holzauflagemenge kg ca. 4,0
empfohlene Holzauflagemenge mit NHK kg ca. ---
empfohlene Holzauflagemenge mit Zugsystem kg ca. ---
empfohlene Scheitholzlänge cm 33
Abstand im Strahlungsbereich mm 800
Abstand zur Dämmung mm 60
Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM) mm 60
Gewicht kg 360
Abgasmassenstrom bei NWL g/s 14,2
Abgastemperatur bei NWL °C 245
erforderlicher Förderdruck Pa 12
CO (bez. auf 13 % O2 mg/Nm³ < 1250
Staub (bez. auf 13 % O2 mg/Nm³ < 40
Wirkungsgrad % > 80

** Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.



Technische Änderungen und Irrtümer vorbehalten.
