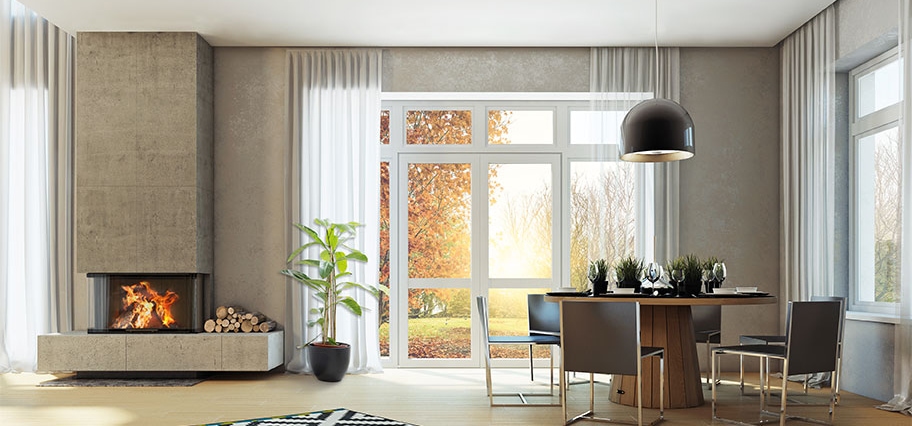

Kamineinsatz Schmid Ekko U 84(34)h 10,5 kW

3-seitig offen für maximales Feuervergnügen: Kamineinsatz EKKO U 84(34)h

Der Kamineinsatz EKKO U 84 (34) h von Schmid ist mit einer dreiseitigen Sichtscheibe ausgestattet, die Ihnen einen bezaubernden Blick auf das lodernde Feuer im Inneren dieses Modells bietet. Genießen Sie den Rundumblick und ein gemütliches Ambiente beim Schein des Feuers mit diesem Kamineinsatz – ob alleine oder in familiärer Gesellschaft. Eine integrierte Scheibenspülung dient als Schutzfilm für die Sichtscheibe – Ruß oder andere Verschmutzungen werden durch einen kontinuierlichen Luftstrom davon abgehalten sich hier abzusetzen. Auf diese Weise eröffnet sich ein weitgehend ungetrübter Blick auf das lodernde Feuer im Herzen des EKKO U 84 (34) h und lädt zum Verweilen ein.

Kamineinsatz nach Maß von Schmid

Der Kamineinsatz EKKO U 84 (34) h lässt sich einfach in der Montage anpassen. Die Gusskuppel ist nicht nur hochwertig, sondern auch funktional gefertigt. Sie besteht je nach gewählter Ausführung aus drei oder vier Einzelteilen und diese können im Bereich von 0 bis 90 Grad verstellt werden. Zudem ist die Türhöhe bei diesem Modell variabel: Sie haben die Wahl zwischen 45, 51 und 57 cm.

Wahlweise mit einer externen Verbrennungsluftzufuhr

Ein raumluftunabhängiger Betrieb des Kamineinsatzes EKKO U 84 (34) h ist mit einer optional erhältlichen, externen Verbrennungsluftzufuhr möglich. Diese versorgt den Verbrennungsvorgang mit Luft von außen – die Raumluft wird also nicht zur Verbrennungsversorgung verwendet. Ein häufiges Lüften des Stellraumes, das immer einen Wärmeverlust bedeutet, fällt bei dieser Luftzufuhrvariante weg. Der Feuerraum dieses Modells von Schmid ist ohne Aschekasten und Ascherost gefertigt. Eine effiziente Wärmeleistung des Kamineinsatzes bietet eine gleichmäßige Temperierung Ihres Wohnraumes.

Merkmale

• Kamineinsatz 3-seitig offen
• Tür hochschiebbar, zur Reinigung schwenkbar
• Türhöhe: in 45, 51 oder 57 cm
• Untere Scheibenspülung einstellbar
• Selbstschließende Tür
• Feuerraumauskleidung Schamotte
• Hochwertige Gusskuppel, sämtliche Teile beweglich, verstellbar von 0 - 90°
• Externe Verbrennungsluft möglich
• Feuerraum ohne Aschekasten und Ascherost
• Frontbreite: 840 mm
• Seitenteiltiefe: 340 mm
• Brennstoff: Holz
• DIN EN 13229 / 1. BImSchV Stufe 2 / 15a B-Vg Österreich / Städte: Aachen, Düsseldorf, München, Stuttgart / Luftreinhalte-Verordnung (LRV) Schweiz

Technische Daten

• Nennwärmeleistung: 10,5 kW
• Wärmeabgabe, über die Sichtscheibe: 60 %
• Wärmeabgabe, konvektive Leistung: 40 %
• Abgasstutzen: 200 mm
• Verbrennungsluftstutzen: 125 mm
• Verbrennungsluftbedarf: 42 m³/h
• Abgasmassenstrom bei NWL: 14,9 g/s
• Abgastemperatur bei NWL: 259 °C
• Förderdruck, min./max.: 12 / 20 Pa
• CO (bez. auf 13 % O2): < 1250 mg/Nm³
• Staub (bez. auf 13 % O2): < 40 mg/Nm³
• Wirkungsgrad: > 80 %
• Gewicht, 45 / 51 / 57 cm: 280 / 300 / 320 kg

Technische Änderungen und Irrtümer vorbehalten.
