Kachelofeneinsatz wassergeführt Schmid Profi W12, 14,9 kW

4.926,39 € * 5.473,76 € * (10% gespart)

Lieferzeit 45-50 Werktage


Ausführungen:

Außenluftanschluss-Set Ø 150 mm:

 A+
Schmid P-0000000D750A A + 14


Sie haben noch Fragen? Wir helfen Ihnen sehr gerne: 034601-27100

  • P-0000000D750A
Brennstoff: Holz
Verbrennungsluft: Raumluftunabhängig
Geprüft: 15a BVG, BImSchV St. 2, LRV Schweiz
Wärmetransport: Wasserführend
Nennleistung : 14
Artikelnummer: 10335
Energieeffizienzklasse: aa
Typ: Kachelofeneinsatz
Sicher einkaufen
  • SSL-Verschlüsselung
  • Mehr als 100.000 Kundenbewertungen
  • 3% Skonto
  • 0% Finanzierung
  • ab 75 Euro Portofrei in Deutschland
  • Kostenloser Rückrufservice
  • Fachberatung / Persönliche Fachberater
  • Planung & Montage aus einer Hand


Kachelofeneinsatz Schmid Profi W 12

Egal ob Sie einen alten Kachelofen sanieren oder eine gänzlich neue Feuerstätte errichten möchten, der Heizeinsatz Schmid Profi W 12 weiß in jedem Fall zu überzeugen. Die Brennkammer ist komplett mit einem Wasser-Mantelwärmetauscher umgeben, sodass ein Teil der erzeugten Wärme als wasserseitige Leistung in den zentralen Heizkreislauf eingespeist werden kann. Auf diese Weise ist die Wärme im ganzen Haus verfügbar, womit auch die Zentralheizung entlastet wird. Der Heizeinsatz Schmid Profi W 12 besitzt eine thermische Ablaufsicherung (TAS) und eine selbstschließende Feuertür.

Front-Ausführungen für das Design

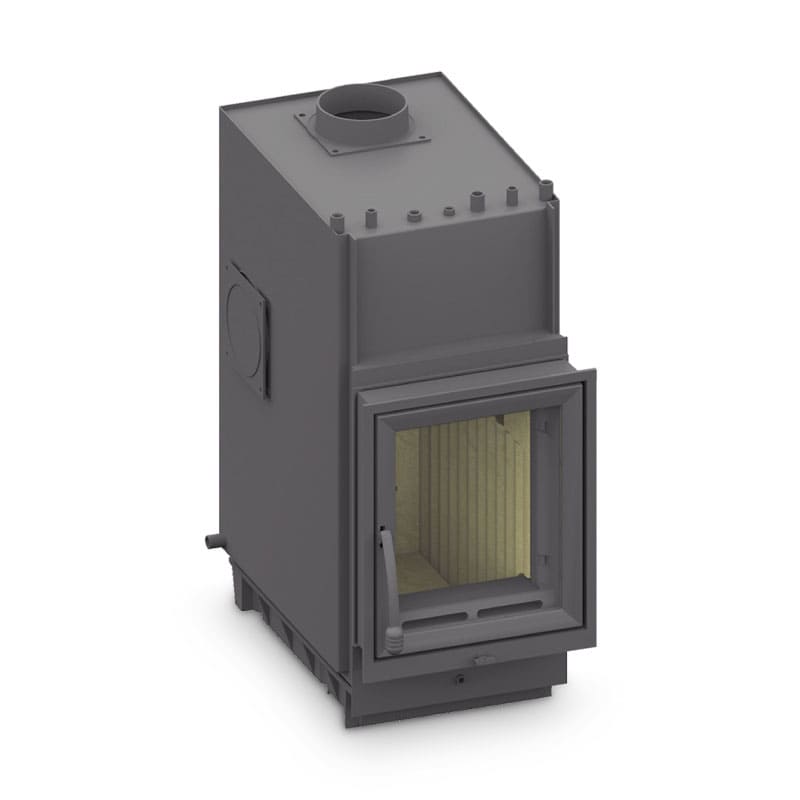

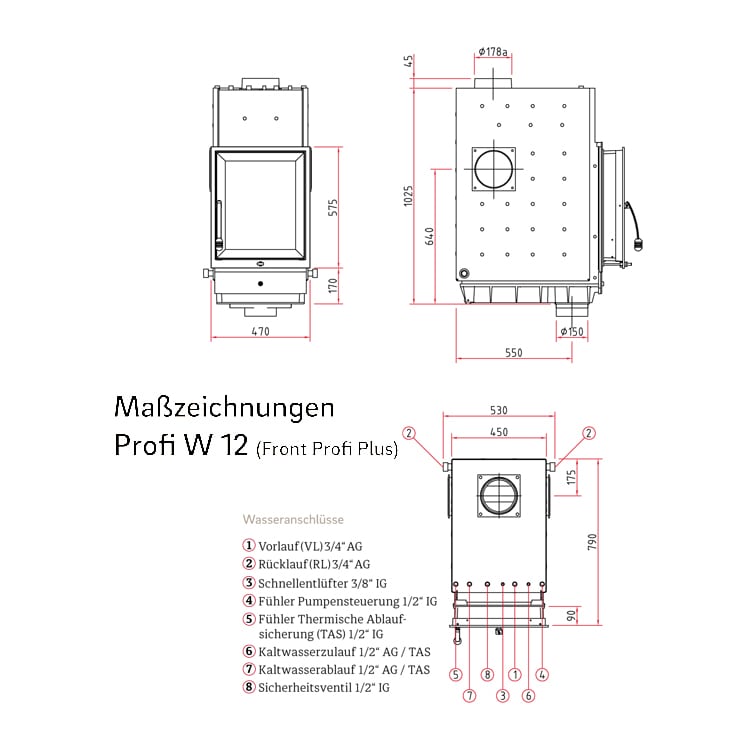

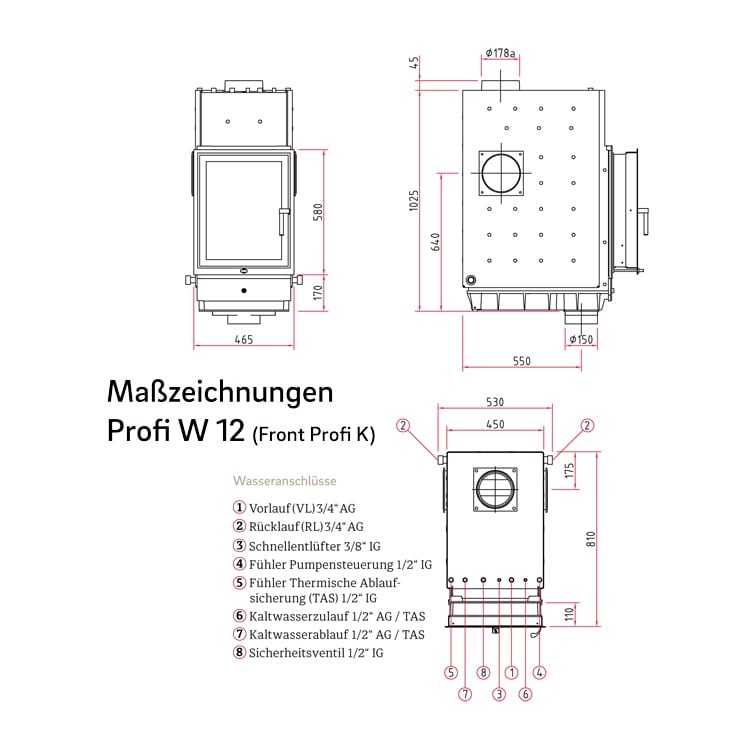

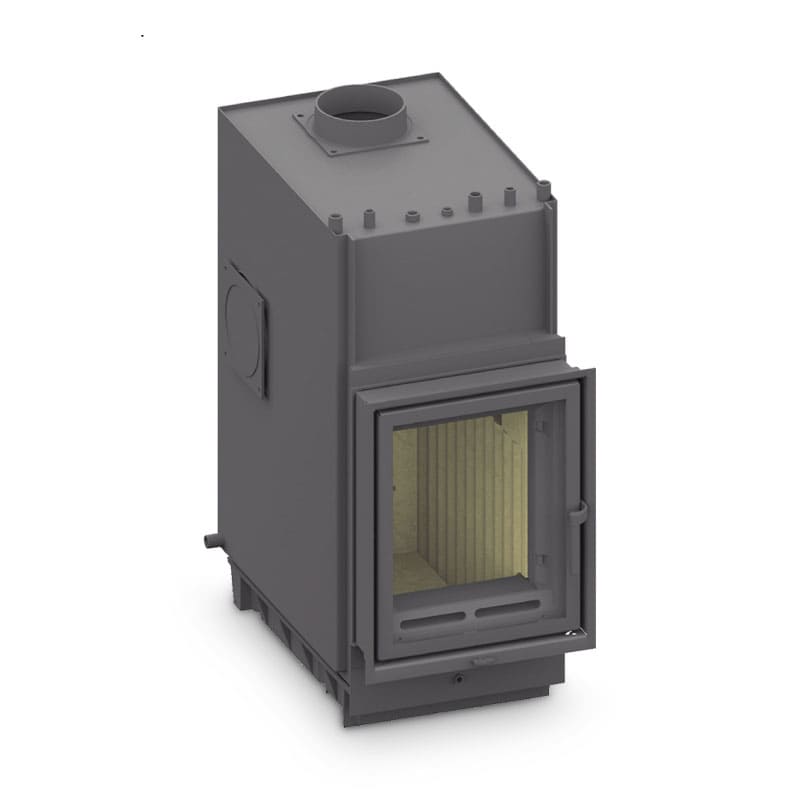

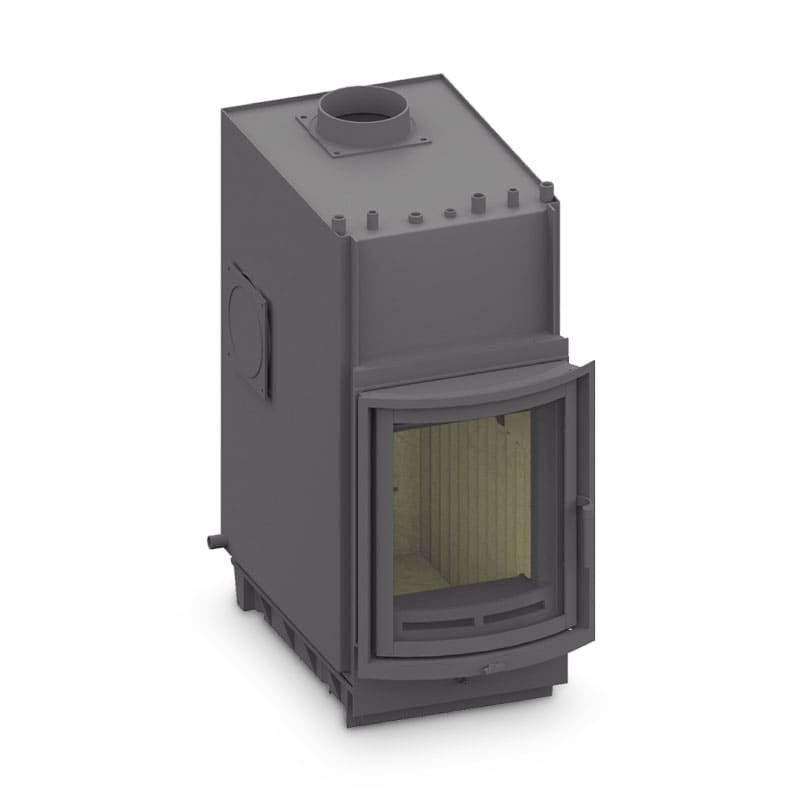

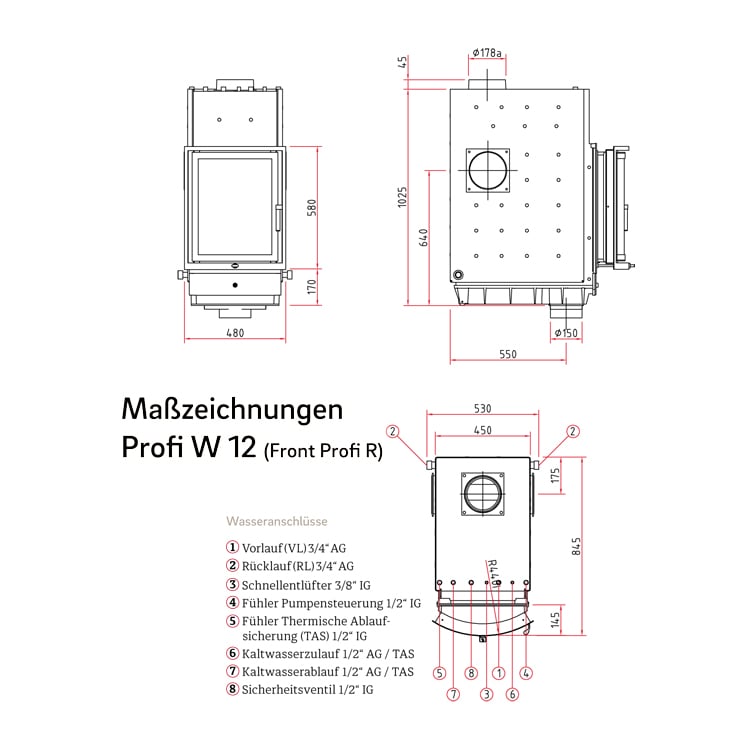

Jede Einrichtung ist anders, weshalb der Heizeinsatz Schmid Profi W 12 mit verschiedenen Front-Ausführungen in seiner optischen Erscheinung angepasst werden kann. Mit Profi Plus erhält die Sichtverglasung eine Spezialbeschichtung zur Reduktion der Wärmeabgabe und wird zugleich von einem metallenen Scheibenrahmen eingefasst. Wenn Sie zu Profi K greifen, dann verleihen Sie dem Heizeinsatz eine Doppelverglasung. Das gilt auch für Profi K Kristall, wobei die Scheibe mit einem verdeckten Scheibenrahmen und mit einem vierseitigen schwarzen Aufdruck versehen wurde. Mit Profi R erhalten Sie eine gewölbte Front und einfacher Sichtverglasung. Der Heizeinsatz Schmid Profi W 12 kann zudem bei jeder Front-Ausführung mit drei verschiedenen Außenbefeuerungen kombiniert werden.

Wichtig: Dieser Schmid Olsberg Heizeinsatz ist vor allem als Austauschgerät für ältere Olsberg Brennkammern geeignet. Er kann aber auch für zahlreiche andere Marken und Hersteller verwendet werden. Damit Sie sich einen Überblick darüber verschaffen können, welcher Heizeinsatz von Schmid Olsberg für welches alte Brennkammer Modell als Austauschgerät empfohlen wird, werfen Sie bitte einen Blick in die angehängte Austauschtabelle des Herstellers. Diese bieten wir Ihnen als PDF

Merkmale

  • NW-Leistung: 14,9 kW
  • Wärmeabgabe wasserseitig: 70 %
  • Wärmeabgabe raumseitig: 30 %
  • max. Betriebsdruck: 3,0 bar
  • Wasserinhalt: 80 l
  • komplett wasserumspült
  • inkl. Thermischer Ablaufsicherung (TAS)
  • Holzbrand
  • Türanschlag: Front Profi Plus rechts, Front Profi K/K Kristall/R links
  • Tür selbstschließend
  • Verglasung: Front Profi Plus 1-fach, Front Profi K 2-fach, Front K Kristall 3-fach, Front R 1-fach
  • Abgasstutzen: Ø 180 mm
  • 3 Abgas-Anschlussmöglichkeiten: links, rechts oder oben
  • Feuerraum mit Schamotte ausgekleidet
  • DIN EN 13384/ BImSchV Stufe 2/ LRV Schweiz/ Art. 15a B-VG (Österreich)

Technische Daten

Nennwärmeleistung kW 14,9
Wärmeleistungsbereich kW 7,1 - 14,9
Raumwärmeleistung kW 4,3
Wasserwärmeleistung kW 10,6
Wärmeabgabe % über die Sichtscheibe: 15
konvektive Leistung: 15
wasserseitige Leistung: 70
Abgasstutzen Ø in mm 180
Verbrennungsluftstutzen Ø in mm 150
empfohlener freier Querschnitt ** cm² Zuluft: 830
Umluft: 690
Verbrennungsluftbedarf m³/h 52,9
empfohlene Holzauflagemenge mit NHK kg ca. 6,0
empfohlene Holzauflagemenge mit Zugsystem kg ca. 11,0
empfohlene Scheitholzlänge cm 50
Abstand im Strahlungsbereich mm 800
Abstand zur Dämmung, Boden/Wand mm > 150/60
Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM) mm 60
Gewicht kg 360 - 375
Abgasmassenstrom bei NWL g/s 10,1
Abgastemperatur bei NWL °C 300
erforderlicher Förderdruck Pa 12
CO (bez. auf 13 % O2 mg/Nm³ < 1250
Staub (bez. auf 13 % O2 mg/Nm³ < 40
Wirkungsgrad % > 80

** Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.

Zubehör

  • Außenbefeuerung, Ausführung Classic, Steel oder Stone
  • Außenluftanschluss-Set, Ø 150 mm



Technische Änderungen und Irrtümer vorbehalten.
