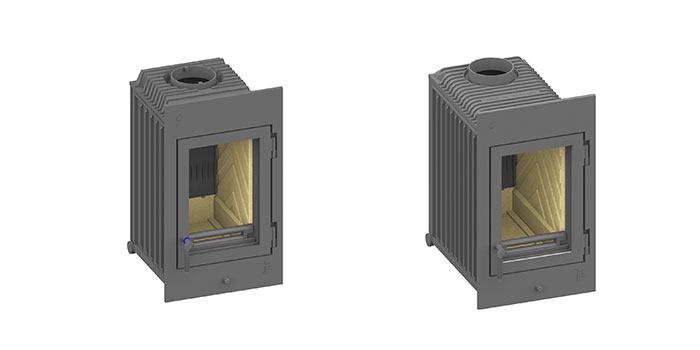

Kachelofeneinsatz Schmid SH 9 T / SH 11 T, 9 oder 11 kW

2.239,00 € * 2.497,81 € * (10,36% gespart)

Lieferzeit 80-90 Werktage


Ausführung:

Guss-Umrüstrahmen für Katalysator:

Lüftungsgitter:

Waagerechter Abgang mit Haltebügel Ø 180 mm:





Sie haben noch Fragen? Wir helfen Ihnen sehr gerne: 034601-27100

  • P-000000089C73
Brennstoff: Holz
Verbrennungsluft: Raumluftunabhängig
Geprüft: 15a BVG, BImSchV St. 2, LRV Schweiz
Wärmetransport: Luftführend
Verglasung: Front
Nennleistung : 9, 11
Artikelnummer: 10352
Energieeffizienzklasse: aa
Typ: Kachelofeneinsatz
Sicher einkaufen
  • SSL-Verschlüsselung
  • Mehr als 100.000 Kundenbewertungen
  • 3% Skonto
  • 0% Finanzierung
  • ab 75 Euro Portofrei in Deutschland
  • Kostenloser Rückrufservice
  • Fachberatung / Persönliche Fachberater
  • Planung & Montage aus einer Hand

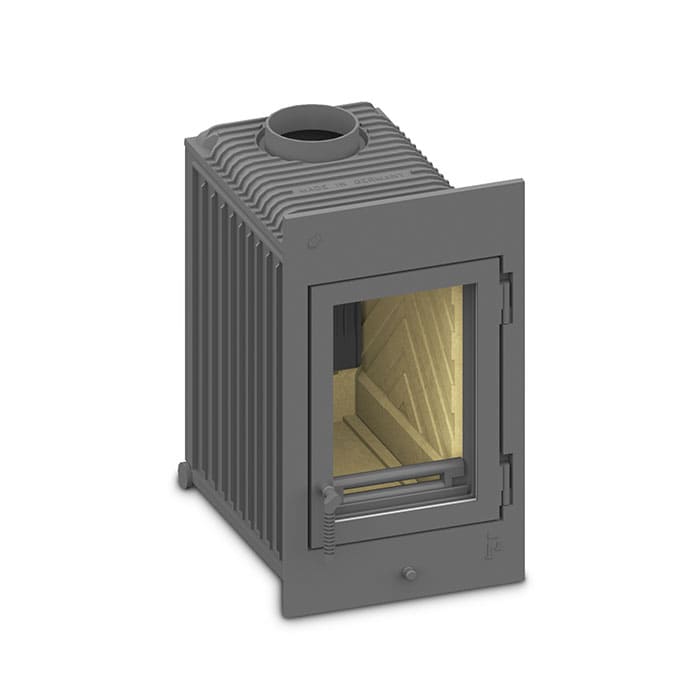

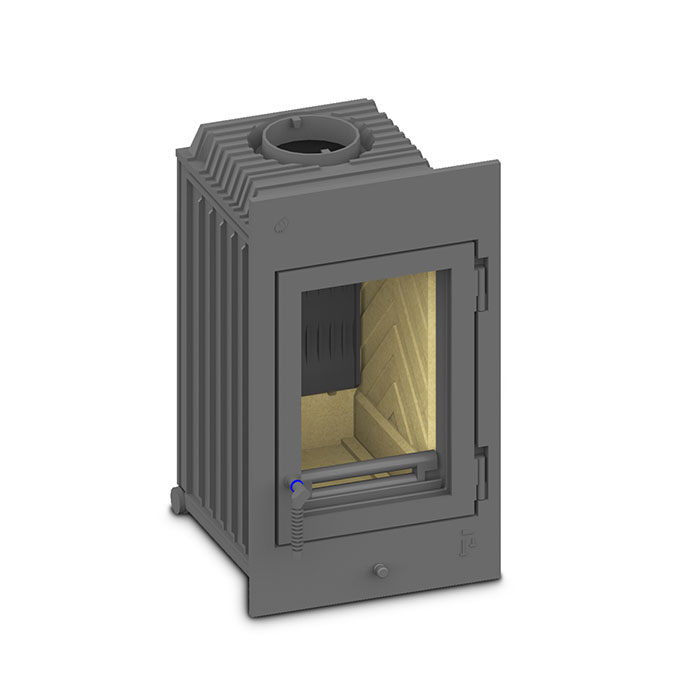

Heizeinsatz SH T: Leistungsstarker Schmid Kachelofeneinsatz

In den letzten Jahren sind die Anforderungen an Einzelfeuerstätten immer strenger geworden: Deshalb müssen bald immer mehr Kachelöfen stillgelegt werden. Eine bessere Alternative stellen da die sogenannten Kachelofeneinsätze, wie zum Beispiel das Modell SH T des Herstellers Schmid dar. Denn diese sind speziell als Austauschgeräte konzipiert und können alte Öfen wieder für die Zukunft rüsten. Der Kachelofeneinsatz ist bei uns im Shop in den beiden Leistungsstufen 9 und 11 kW erhältlich. Dieses Modell weist eine außergewöhnlich große Sichtscheibe auf, welche dank einer Mehrfachverglasung bis zu 30 % weniger Wärme über die Scheibe abgibt. Die Temperaturen im Brennraum sind höher und die Verbrennung effektiver. Außerdem bleibt die Scheibe von innen länger klar. Die Innenauskleidung besteht aus Schamotte – einem hitzebeständigen Material, dass zur Isolation der Brennkammer dient.

Technisch ausgereift mit geringen Emissionswerten

Der Heizeinsatz-Korpus besteht aus massivem Gusseisen und ist dadurch sehr langlebig. Er eignet sich für eine Mehrfachbelegung am Schornstein und ist anpassungsfähig an unterschiedliche Umweltbedingungen. Der Kachelofeneinsatz verfügt über eine manuelle Verbrennungsluftregelung für gute Kontrolle über die Heizung. Wahlweise können Sie für den Schmid Einsatz auch einen waagerechten Guss-Abgang mit dazu bestellen. Ebenfalls im Sortiment bieten wir Ihnen passende Lüftungsgitter. Die Front ist selbstschließend, wobei sie sich zur rechten Seite hin öffnen lässt. So ist der SH T Kachelofeneinsatz ideal, um Ihre altgediente Datei wieder fit zu machen für die Zukunft.

Zusatz Heizeinsätze:

Wichtig: Dieser Schmid Olsberg Heizeinsatz ist vor allem als Austauschgerät für ältere Olsberg Brennkammern geeignet. Er kann aber auch für zahlreiche andere Marken und Hersteller verwendet werden. Damit Sie sich einen Überblick darüber verschaffen können, welcher Heizeinsatz von Schmid Olsberg für welches alte Brennkammer Modell als Austauschgerät empfohlen wird, werfen Sie bitte einen Blick in die angehängte Austauschtabelle des Herstellers. Diese bieten wir Ihnen als PDF unter dem Punkt Dokumente auf dieser Seite.


Merkmale

  • NW-Leistung: 9 oder 11 kW
  • Korpus aus Ofenguss
  • Für Mehrfachbelegung am Schornstein geeignet
  • Manuelle Verbrennungsluftregelung
  • Holzbrand
  • Türanschlag rechts (nicht wechselbar)
  • Tür selbstschließend
  • 3-fach Verglasung
  • Schamotte Feuerraumauskleidung
  • Brennraum-Auskleidung mit Wellenstein-Katalysator (Deckenstein)
  • inkl. Verbrennungsluftstutzen
  • BImSchV Stufe 2, 15a B-VG Österreich, LRV Schweiz, BStV der Städte Aachen, Düsseldorf, München und Stuttgart

Technische Daten

SD 9 T SD 11 T
Nennwärmeleistung inkl. NHK kW 9 11
Wärmeleistungsbereich kW 3,4 - 9,5 4,3 - 12,7
Raumwärmeleistung kW 9 11
Wasserwärmeleistung kW ---
Wärmeabgabe % über die Sichtscheibe: 10
konvektive Leistung: 90
wasserseitige Leistung: ---
Abgasstutzen Ø in mm 180
Verbrennungsluftstutzen Ø in mm 125
empfohlener freier Querschnitt ** cm² Zuluft: 1950
Umluft: 1620
Zuluft: 2380
Umluft: 1980
Verbrennungsluftbedarf m³/h 35 46,6
empfohlene Holzauflagemenge mit NHK kg ca. 4,0 ca. 6,0
empfohlene Holzauflagemenge mit Zugsystem kg ca. 7,5 ca. 11,0
empfohlene Scheitholzlänge cm 33 45
Abstand im Strahlungsbereich mm 800
Abstand zur Dämmung, Boden/Wand mm > 150/90 > 150/110
Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM) mm 60
Gewicht kg 230 275
Abgasmassenstrom bei NWL g/s 8,9 10,4
Abgastemperatur bei NWL °C 270
erforderlicher Förderdruck Pa 12
CO (bez. auf 13 % O2 mg/Nm³ < 1250
Staub (bez. auf 13 % O2 mg/Nm³ < 40
Wirkungsgrad % > 80

** Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.

Optionales Zubehör

  • Waagerechter Abgang aus Guss mit Haltebügel, Eingang/Ausgang Ø180 mm
  • Lüftungsgitter
  • Guss Umrüstrahmen, optional zum Wellenstein-Katalysator

Schmid_SD E_Zubehör.jpg



Technische Änderungen und Irrtümer vorbehalten.
