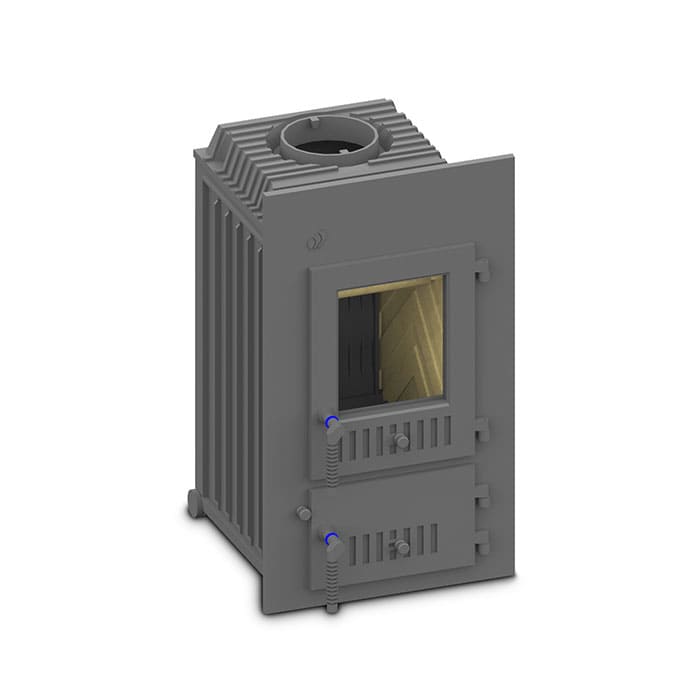

Kachelofeneinsatz Schmid SD 9 E / SD 11 E, 9 oder 11 kW

1.977,85 € * 2.259,81 € * (12,48% gespart)

Lieferzeit 10-15 Werktage

Ausführung:

Guss-Umrüstrahmen für Katalysator:

Lüftungsgitter:

Waagerechter Abgang mit Haltebügel Ø 180 mm:





Sie haben noch Fragen? Wir helfen Ihnen sehr gerne: 034601-27100

  • P-000000089C57
Brennstoff: Holz, Kohle
Verbrennungsluft: Raumluftunabhängig
Geprüft: 15a BVG, BImSchV St. 2, LRV Schweiz
Wärmetransport: Luftführend
Typ: Einsatz
Verglasung: Front
Nennleistung : 9, 11
Artikelnummer: 10351
Energieeffizienzklasse: aa
Sicher einkaufen
  • SSL-Verschlüsselung
  • Mehr als 100.000 Kundenbewertungen
  • 3% Skonto
  • 0% Finanzierung
  • ab 75 Euro Portofrei in Deutschland
  • Kostenloser Rückrufservice
  • Fachberatung / Persönliche Fachberater
  • Planung & Montage aus einer Hand


Schmid SD 9 E & SD 11 E: Die Arbeitstiere unter den Heizeinsätzen

Besitzer eines älteren Kachelofens müssen bald wieder aufrüsten – So werden beispielsweise bis zum 31.12.2017 werden alle Modelle, die älter als 1984 sind, abgeschaltet. Der Grund liegt in den neuen, deutlich verschärften Umweltrichtlinien der BlmSchV. Der Abriss einer bestehenden Anlage kann aber sehr teuer werden. Außerdem werden dabei meist die wertvollen Kacheln beschädigt. Schmid hat deswegen Heizeinsätze als Austauschgeräte entwickelt, um genau dieses Problem zu lösen. Der Schmid SD E ist das Arbeitstier unter den Einsätzen: Es ist in einer 9 kW und einer 11 kW-Version erhältlich.

Technisch ausgereift mit geringen Emissionswerten

Der SD 9 E und SD 11 E verfügen über eine manuelle Verbrennungsluftregelung. Sie können die Intensität des Feuers also selbst einstellen. Der Innenraum des Heizeinsatzes wurde mit Katalysator-Decksteinen ausgestattet, um die Leistung zu optimieren. Die Innenverkleidung des Heizeinsatzes ist aus massiver Schamotte für optimalen Schutz. Durch die spezielle Luftführung kann dieses Modell auch bei ungünstigen Schornsteinverhältnissen eingesetzt werden. Der SD E eignet sich für eine Mehrfachbelegung am Schornstein. Der Heizeinsatz ist aus Gusseisen gefertigt. Die Frontscheibe ist doppelt verglast, wodurch etwa 30% weniger Wärme über das Glas abgegeben werden. Dadurch steigt die Temperatur in der Brennkammer höher und die Verbrennung wird noch effizienter. Gleichzeitig verfügen beide Ausführungen des SD E Heizeinsatzes über eine praktische Scheibenspülung. Diese verhindert weitgehend, dass das Glas an der Innenseite von Ruß verschmutzt wird. Der Türanschlag befindet sich auf der rechten Seite. Wichtig ist auch, dass die Brennkammer auf eine Rostbefeuerung ausgelegt ist. Das bedeutet, es können sowohl Holzscheite, als auch Braunkohlebriketts zur Energiegewinnung genutzt werden. Dieser Heizeinsatz erfüllt die neuen Abgasnormen nach BImSchV der 2. Stufe und ist damit zukunftssicher gerüstet. So verhelfen Sie Ihrem alten Kachelofen wieder zu neuem Glanz.

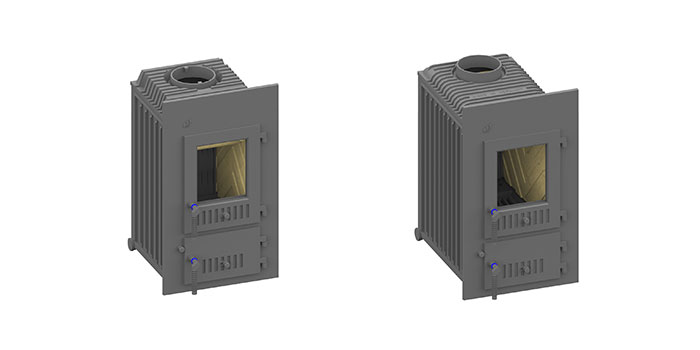

Schmid_SD E_Varianten.jpg

Merkmale

  • Korpus aus Ofenguss
  • Für Mehrfachbelegung am Schornstein geeignet
  • Manuelle Verbrennungsluftregelung
  • Mehrfachverglasung
  • Türanschlag rechts
  • Tausch der Innenauskleidung durch die Fülltür
  • Brennraum-Auskleidung mit Katalysator-Deckenstein
  • Feuerraum mit Schamotte ausgekleidet
  • Rostfeuerung
  • Brennstoff: Holz, Braunkohle
  • BImSchV Stufe 2, 15a B-VG Österreich (nicht SD 11 E), LRV Schweiz, BStV der Städte Aachen, Düsseldorf, München und Stuttgart

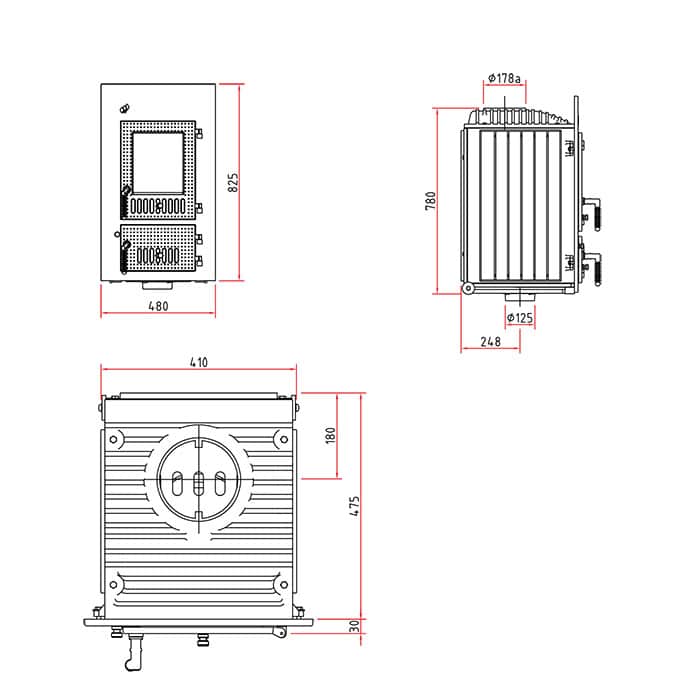

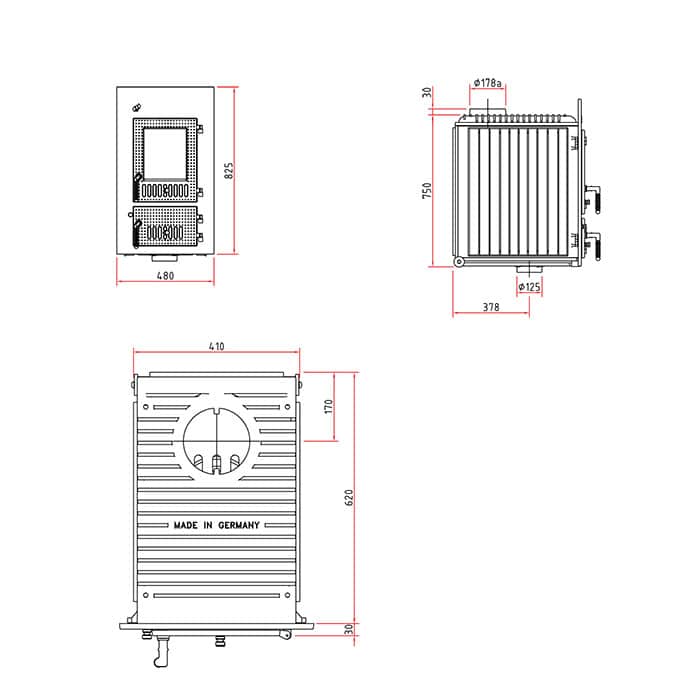

Technische Daten, bei Holzfeuerung

SD 9 E SD 11 E
Nennwärmeleistung inkl. NHK kW 9 11
Wärmeleistungsbereich kW --- 6,0 - 11,2
Raumwärmeleistung kW 9 11
Wasserwärmeleistung kW ---
Wärmeabgabe % über die Sichtscheibe: 10
konvektive Leistung: 90
wasserseitige Leistung: ---
Abgasstutzen Ø in mm 180
Verbrennungsluftstutzen Ø in mm 125
empfohlener freier Querschnitt ** cm² Zuluft: 1950
Umluft: 1620
Zuluft: 2380
Umluft: 1980
Verbrennungsluftbedarf m³/h 34,9 40
empfohlene Holzauflagemenge mit NHK kg ca. 4,0 ca. 6,0
empfohlene Holzauflagemenge mit Zugsystem kg ca. 7,5 ca. 11,0
empfohlene Scheitholzlänge cm 33 50
Abstand im Strahlungsbereich mm 800
Abstand zur Dämmung, Boden/Wand mm > 150/90 > 150/110
Dämmstärke (bei nicht zu schützender Wand) (bezogen auf SILCA 250KM) mm 60
Gewicht kg 200 235
Abgasmassenstrom bei NWL g/s 9,3 12,3
Abgastemperatur bei NWL °C 279 12,3
erforderlicher Förderdruck Pa 12
CO (bez. auf 13 % O2 mg/Nm³ < 1250
Staub (bez. auf 13 % O2 mg/Nm³ < 40
Wirkungsgrad % > 80

** Die Berechnung wurde nach "TR OL 2006, Ausgabe 2010 - Tabelle 17: Freier Querschnitt in cm² für Gitter oder Durchbruchkachel bezogen auf die Wärmeleistung zur Lufterwärmung" mit der bevorzugten Luftgeschwindigkeit von 0,75 m/s durchgeführt. Zuluftgitter 240 cm²/kW, Umluftgitter 200 cm²/kW.

Optionales Zubehör

  • Waagerechter Abgang aus Guss mit Haltebügel, Eingang/Ausgang Ø180 mm
  • Lüftungsgitter, 480 x 250 mm bzw. 480 x 110 mm
  • Guss-Umrüstrahmen, zum Wellenstein-Katalysator

Schmid_SD E_Zubehör.jpg



Technische Änderungen und Irrtümer vorbehalten.
