Fertigteilschornstein Schreyer UMDS DN 200 mm

Fertigteilschornstein Schreyer UMDS DN 200 mm
2.604,12 € * 2.925,97 € * (11% gespart)

Lieferzeit 7-10 Werktage

Konfigurieren Sie Ihren Schornstein!
Zurücksetzen

Strömungsoptimierte Regenhauben aus Edelstahl mit aufklappbarem Deckel. Diese Regenhauben schützen durch den zusätzlichen Ring sehr gut vor Niederschlag. Sie werden einfach in die Mündung des Schornsteins gesetzt und dort mit eingearbeiteten Blechzungen fixiert. Zusätzlich ist ein Edelstahldrahtseil angebracht für die Sicherung an der Abdeckplatte des Schornsteins. Der Deckel ist leicht abnehmbar.

  • Material: Edelstahl 1 mm
  • Durchmesser: 20 cm
  • Wahlweise auch mit Funkenschutzgitter für weiche Bedachungen (z.B. Reetdächer)
Zurücksetzen

76x76 cm, (Kopfbauteil für Ummauerung ist in der Grundausstattung enthalten)

Zurücksetzen

Das Set besteht aus M12 Gewindestangen und Zubehör. Die Stangen werden mit Gewindemuffen verbunden. Da alle Schreyer-Mantelsteine in den Ecken Freiräume (sog. "Eckzellen") haben, kann in jedem Schreyer-System das Aussteifungsset eingesetzt werden. Die Gewindestangen werden im Baufortschritt in diese Eckzellen eingesetzt, danach werden die Eckzellen mit Vergußmörtel ausgegossen.

Das Set muss 50 cm unterhalb der vorletzten Einspannebene beginnen und ein Stein unterhalb der Mündung enden.

Länge der Stangen:

  • Typ 1A, Maximale erlaubte Höhe über Dach 2,00 m: 16 Stück a 1m ergibt 4 Stränge a 4m Gesamtlänge
  • Typ 2A, Maximale erlaubte Höhe über Dach 3,30 m: 24 Stück a 1m ergibt 4 Stränge a 6m Gesamtlänge
Konfiguration zurücksetzen

Länge:

Sie haben noch Fragen? Wir helfen Ihnen sehr gerne: 034601-27100

  • P-0000000D6522
P Jetzt
Brennstoff: Feste Brennstoffe, Flüssige und Gasförmige Brennstoffe
Verbrennungsluft: Raumluftunabhängig (DiBt)
Durchmesser: 200mm
Typ: UMDS
Artikelnummer: 44111
Sicher einkaufen
  • SSL-Verschlüsselung
  • Mehr als 100.000 Kundenbewertungen
  • 3% Skonto
  • 0% Finanzierung
  • ab 75 Euro Portofrei in Deutschland
  • Kostenloser Rückrufservice
  • Fachberatung / Persönliche Fachberater
  • Planung & Montage aus einer Hand

Unkompliziert im Aufbau: Fertigteilschornstein UMDS von Schreyer

Sie sind auf der Suche nach einem Schornstein, welchen Sie mit ein bisschen handwerklichen Geschick auch selber aufbauen können? Dann sollten Sie sich das Universal-Mehrschalen-Dämm-Schornstein-System (UMDS) vom Hersteller Schreyer ansehen. Dieser wird einfach aus fertigen Leichtbeton-Bausteinen zusammengesetzt. In den Schornstein wird dann nur noch das Muffenrohr aus Keramik eingesetzt, welches die Rauchgase von der Feuerstätte nach außen leitet. Für eine besonders schnelle und einfache Montage empfehlen wir jedoch unseren hauseigenen Montageteams. So können Sie sicher sein, dass der Fertigteilschornstein UMDS von Schreyer auch fachgerecht und absolut zuverlässig aufgebaut wird.

Ein echter Allrounder: ein Fertigteilschornstein mit dem W3G-Standard

Der Schreyer UMDS Fertigteilschornstein wurde speziell für raumluftunabhängige Feuerstätten entwickelt. Die Leichtbeton-Bauteile sind nicht massiv, sondern innen mit einem festen Muster ausgehöhlt. Durch diesen Hohlraum wird Frischluft angesaugt und direkt in die Feuerstätte geleitet. So werden sowohl Zuluft als auch Abluft nur über einen einzigen Schornstein realisiert. Clever: Durch die Strahlungswärme wird die Frischluft bereits vorgewärmt, was die Effizienz der Verbrennung steigert. Eine Faserbeton-Abdeckplatte und Aluminium-Lochbleche verhindern, dass sich die beiden Luftströme am Schornsteinkopf miteinander vermischen. Der Fertigteilschornstein UMDS von Schreyer entspricht dem W3G-Standard. Deshalb ist er unempfindlich gegenüber Feuchtigkeit und sowohl für Festbrennstoffe, als auch für Gas- oder Ölheizungen geeignet.

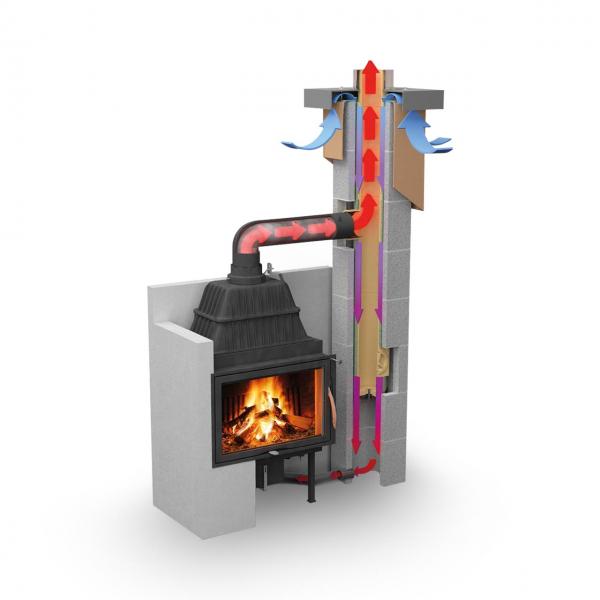

Schreyer UMDS Prinzip Zuluft

Der UMDS Fertigteilschornstein kann sowohl im Innen- als auch im Außenbereich aufgebaut werden. Über dem Dachabschluss kann eine maximale freistehende Länge von 2 bzw. 3,30 Metern realisiert werden. Hierzu ist ein Aussteifungsset notwendig, bestehend aus verzinkten M12-Gewindestangen mit Gewindemuffen und Vergußmörtel. Für die Planung und den Aufbau des UMDS Fertigteilschornsteins von Schreyer stehen wir Ihnen gerne mit Rat und Tat zur Seite. Fordern Sie am besten gleich ein individuelles Angebot an!

Vorteile Schreyer UMDS

  • Starker Zug des Schornsteins durch gedämmtes Innenrohr
  • Universell einsetzbar durch W3G-Zulassung
  • Muffenrohr mit vormontierter Dämmung
  • Auch für Pelletsfeuerstätten geeignet
  • Großer Zuluftquerschnitt, Raumluftunabhängig
  • Ideal bei kontrollierter Wohnraumlüftung (KWL)
  • Energiesparend durch optimale Verbrennung des Brennstoffs
  • Weniger Ruß und Feinstaub
  • Dadurch geringere Verschmutzung des Ofens und des Schornsteins
  • Langlebig: Korrosionsfrei durch Schamotterohre
  • Platzsparend durch angepasste Mantelsteingrößen
  • Leichte kostensparende Montage
  • Lieferung als Schornsteinbausatz
  • Auch als Außenschornstein geeignet
  • Keine Aufbauten über Dach, gute Optik
  • Lieferbare Durchmesser von 16 - 20 cm, einzügig, zweizügig und Kombinationen mit Multifunktions- oder F90-Leerschacht für Abgasleitungen.


Schreyer UMDS Ausführungen


Das Grundset enthält bereits alle wichtigen Komponenten, die Sie für den Schornstein benötigen:

  • Schreyer UMDS GrundpaketMantelstein 42x42 ASL32 (je nach gewählter Länge 5 - 12 m)
  • Innenrohr 20 cm, Länge 100 cm mit integrierter Dämmschale (je nach gewählter Länge 4 - 11 m)
  • Grundpaket bestehend aus:
    - Fugenschwam
    - je Zug 1 Auflagenkreuz
    - je Zug 1 Kondensatschale
    - je Zug 1 Rauchrohranschluss mit integrierter Dämmschale
       und Dämm-Frontplatte
    - je Zug 1 Putztüranschluss mit integrierter Dämmschale
    - je Zug 1 Keramik Revisionsdeckel
    - je Zug 1 Revisionstür, groß
    - je Zug 1 Säurekitt 5,5 kg
    - Abstandshalter (entsprechend der Höhe)
    - Kopfbauteil für Ummauerung/Verschieferung

Schreyer UMDS Konstruktiver Aufbau

Produkt-Kenndaten
Zulassung Z-7.1-3352
Klassifizierung T400 N1 W 3 G50 LA90
Wärmedurchlasswiderstand 0,4 m² K/W
Abgastemperatur bis 400 °C
Brennstoffart Scheitholz, Pellets, Hackschnitzel, Kohle, Öl, Gas
W3G-Klassifiziert JA
Luft-Abgas-System JA
Feuchteunempfindlich JA
Rußbrandbeständig JA
Zuluftversorgung JA
Passivhaustauglich JA
Material Innenrohr Keramik, 10 mm stark mit Muffenverbindung
Material Dämmung Mineralwolle, 26 - 37 mm stark
Material Mantelstein Leichtbeton, 5 cm Wandstärke
Höhe Mantelsteinelement 32 cm (+ 1 cm Mörtelfuge = 3 Stück pro lfm)
Höhe Anschlussformstücke 66 cm
Höhe Innenrohre 100 cm
Außenmaß 42x42 cm
Lichter Ø 20 cm
Querschnitt 315 cm²
Zuluft Querschnitt 461 cm²
Gesamtgewicht 96 kg/m
Aufbau Raumluftunabhängiges Schornsteinsystem in Elementbauweise, gefertigt aus Leichtbetonsteinen für die Außenschale und Muffenrohre aus gebrannter Schamotte mit fest angebauter Dämmung. Mit konzentrischem Schacht für die externe Verbrennungsluftversorgung
Geeignet für Heizgeräte für feste Brennstoffe (Ofen, Kamin, Pellets) mit Anschluss für LAS-Schornstein bei Gebäuden nach der neuen Energieeinsparverordnung, mit luftdichter Außenhülle. Auch Öl- und Gasfeuerstätten können angeschlossen werden. Abgastemperatur bis 400°C



Technische Änderungen und Irrtümer vorbehalten.
