Fertigteilschornstein Schreyer UMDS DN 180 mm

Fertigteilschornstein Schreyer UMDS DN 180 mm
2.313,51 € * 2.599,44 € * (11% gespart)

Lieferzeit 7-10 Werktage

Konfigurieren Sie Ihren Schornstein!
Zurücksetzen

Strömungsoptimierte Regenhauben aus Edelstahl mit aufklappbarem Deckel. Diese Regenhauben schützen durch den zusätzlichen Ring sehr gut vor Niederschlag. Sie werden einfach in die Mündung des Schornsteins gesetzt und dort mit eingearbeiteten Blechzungen fixiert. Zusätzlich ist ein Edelstahldrahtseil angebracht für die Sicherung an der Abdeckplatte des Schornsteins. Der Deckel ist leicht abnehmbar.

  • Material: Edelstahl 1 mm
  • Durchmesser: 18 cm
  • Wahlweise auch mit Funkenschutzgitter für weiche Bedachungen (z.B. Reetdächer)
Zurücksetzen

72x72 cm, (Kopfbauteil für Ummauerung ist in der Grundausstattung enthalten)

Zurücksetzen

Das Set besteht aus M12 Gewindestangen und Zubehör. Die Stangen werden mit Gewindemuffen verbunden. Da alle Schreyer-Mantelsteine in den Ecken Freiräume (sog. "Eckzellen") haben, kann in jedem Schreyer-System das Aussteifungsset eingesetzt werden. Die Gewindestangen werden im Baufortschritt in diese Eckzellen eingesetzt, danach werden die Eckzellen mit Vergußmörtel ausgegossen.

Das Set muss 50 cm unterhalb der vorletzten Einspannebene beginnen und ein Stein unterhalb der Mündung enden.

Länge der Stangen:

  • Typ 1A, Maximale erlaubte Höhe über Dach 2,00 m: 16 Stück a 1m ergibt 4 Stränge a 4m Gesamtlänge
  • Typ 2A, Maximale erlaubte Höhe über Dach 3,30 m: 24 Stück a 1m ergibt 4 Stränge a 6m Gesamtlänge
Konfiguration zurücksetzen

Länge:

Sie haben noch Fragen? Wir helfen Ihnen sehr gerne: 034601-27100

  • P-0000000D651A
Brennstoff: Feste Brennstoffe, Flüssige und Gasförmige Brennstoffe
Verbrennungsluft: Raumluftunabhängig (DiBt)
Durchmesser: 180mm
Typ: UMDS
Artikelnummer: 44110
Sicher einkaufen
  • SSL-Verschlüsselung
  • Mehr als 100.000 Kundenbewertungen
  • 3% Skonto
  • 0% Finanzierung
  • ab 75 Euro Portofrei in Deutschland
  • Kostenloser Rückrufservice
  • Fachberatung / Persönliche Fachberater
  • Planung & Montage aus einer Hand

Universeller Fertigteilschornstein für Ihre Feuerstätte

Schreyer bietet Ihnen mit dem UMDS einen universell einsetzbaren Fertigteilschornstein: Er erfüllt den W3G Standard und ist daher ideal geeignet für den raumluftunabhängigen Betrieb zahlreicher Heizanlagen. Der Schornstein eignet sich für Feuerstätten mit Festbrennstoffen, wie Kaminöfen und sogar Pelletöfen. Zudem eignet er sich ebenfalls zum Einsatz an Öl- und Gasanlagen Ihres Eigenheims und ist als ein- oder zweizügige Variante erhältlich. Eine innovative Bauweise kombiniert die Frischluftzufuhr und Abluft in einem Schornstein aus hochwertigen Baumaterialien. Dieses System UMDS ist korrosionsbeständig und hält einer Abgastemperatur bis zu 400°C stand. Sogar ein Rußbrand kann dem robusten Schornstein nichts anhaben - er ist weiterhin betriebsfähig.

Geniale Bauweise: High-Tech-Muffenrohr und Leichtbetonsteine

Das Innenleben des Schornsteinsystems UMDS bildet ein High-Tech-Muffenrohr aus Keramik, das eine zusätzliche Dämmung besitzt und zur Ableitung der Abgase dient. Umgeben ist dieses Rohr von Leichtbetonbausteinen, die durch eine spezielle Aushöhlungsstruktur leicht und stabil zugleich sind. Durch die Freiräume wird frische Luft von außen eingesogen und über einen Anschluss direkt der Feuerstätte zugeführt - ideal für raumluftunabhängige Heizanlagen und für Niedrigenergiehäuser geeignet.

Die Montage dieses Fertigteilschornsteins von Schreyer ist dank der Leichtbetonsteine simpel und kann auch vom geschickten Hobby-Handwerker selbst durchgeführt werden. Dieses Grund-Set enthält alle wesentlichen Bauteile und kann durch eine Vielzahl an Zubehör für Ihre Kaminanlage individualisiert werden.

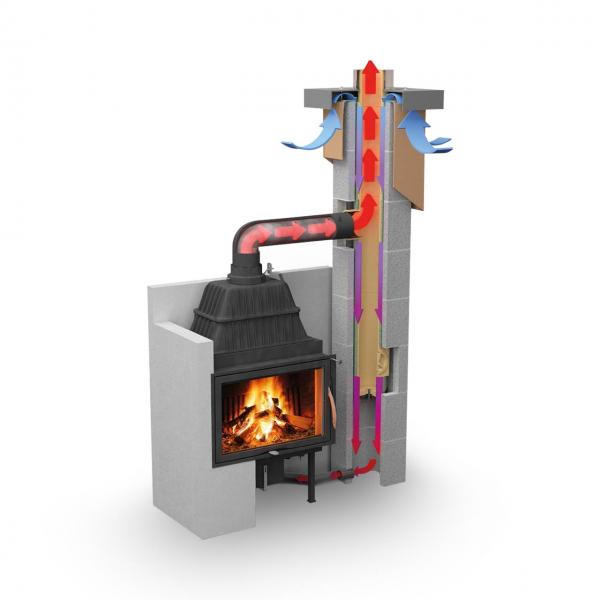

Schreyer UMDS Prinzip Zuluft

Die Abluft und Zuluft werden getrennt voneinander durch den Schornstein geführt, dabei erwärmt sich die zugeführte Frischluft durch die Abwärme der Abluft. Der Vorteil: Die angewärmte Frischluft unterstützt eine optimierte Verbrennung im Inneren Ihrer Feuerstätte. Zudem sorgt die kombinierte Luftführung und Bauweise dafür, dass sich der Ausstoß von Ruß wie Feinstaub verringert - einem sauberen, effizienten und umweltfreundlichen Betrieb steht so nichts mehr im Wege. Ein Vermischen von Abluft und Zuluft am Schornsteinkopf wird durch eine Abdeckplatte aus Faserbeton und Aluminium-Lochbleche an den Lufteingängen verhindert.

Der UMDS Fertigteilschornstein kann sowohl im Innen- als auch im Außenbereich aufgebaut werden. Über dem Dachabschluss kann eine maximale freistehende Länge von 2 bzw. 3,30 Metern realisiert werden. Hierzu ist ein Aussteifungsset notwendig, bestehend aus verzinkten M12-Gewindestangen mit Gewindemuffen und Vergußmörtel. Für die Planung und den Aufbau des UMDS Fertigteilschornsteins von Schreyer stehen wir Ihnen gerne mit Rat und Tat zur Seite. Fordern Sie am besten gleich ein individuelles Angebot an!

Vorteile Schreyer UMDS

  • Starker Zug des Schornsteins durch gedämmtes Innenrohr
  • Universell einsetzbar durch W3G-Zulassung
  • Muffenrohr mit vormontierter Dämmung
  • Auch für Pelletsfeuerstätten geeignet
  • Großer Zuluftquerschnitt, Raumluftunabhängig
  • Ideal bei kontrollierter Wohnraumlüftung (KWL)
  • Energiesparend durch optimale Verbrennung des Brennstoffs
  • Weniger Ruß und Feinstaub
  • Dadurch geringere Verschmutzung des Ofens und des Schornsteins
  • Langlebig: Korrosionsfrei durch Schamotterohre
  • Platzsparend durch angepasste Mantelsteingrößen
  • Leichte kostensparende Montage
  • Lieferung als Schornsteinbausatz
  • Auch als Außenschornstein geeignet
  • Keine Aufbauten über Dach, gute Optik
  • Lieferbare Durchmesser von 16 - 20 cm, einzügig, zweizügig und Kombinationen mit Multifunktions- oder F90-Leerschacht für Abgasleitungen.


Schreyer UMDS Ausführungen


Das Grundset enthält bereits alle wichtigen Komponenten, die Sie für den Schornstein benötigen:

  • Schreyer UMDS GrundpaketMantelstein 38x38 ASL28 (je nach gewählter Länge 5 - 12 m)
  • Innenrohr 18 cm, Länge 100 cm mit integrierter Dämmschale (je nach gewählter Länge 4 - 11 m)
  • Grundpaket bestehend aus:
    - Fugenschwam
    - je Zug 1 Auflagenkreuz
    - je Zug 1 Kondensatschale
    - je Zug 1 Rauchrohranschluss mit integrierter Dämmschale
       und Dämm-Frontplatte
    - je Zug 1 Putztüranschluss mit integrierter Dämmschale
    - je Zug 1 Keramik Revisionsdeckel
    - je Zug 1 Revisionstür, groß
    - je Zug 1 Säurekitt 5,5 kg
    - Abstandshalter (entsprechend der Höhe)
    - Kopfbauteil für Ummauerung/Verschieferung

Schreyer UMDS Konstruktiver Aufbau

Produkt-Kenndaten
Zulassung Z-7.1-3352
Klassifizierung T400 N1 W 3 G50 LA90
Wärmedurchlasswiderstand 0,4 m² K/W
Abgastemperatur bis 400 °C
Brennstoffart Scheitholz, Pellets, Hackschnitzel, Kohle, Öl, Gas
W3G-Klassifiziert JA
Luft-Abgas-System JA
Feuchteunempfindlich JA
Rußbrandbeständig JA
Zuluftversorgung JA
Passivhaustauglich JA
Material Innenrohr Keramik, 10 mm stark mit Muffenverbindung
Material Dämmung Mineralwolle, 26 - 37 mm stark
Material Mantelstein Leichtbeton, 5 cm Wandstärke
Höhe Mantelsteinelement 32 cm (+ 1 cm Mörtelfuge = 3 Stück pro lfm)
Höhe Anschlussformstücke 66 cm
Höhe Innenrohre 100 cm
Außenmaß 38x38 cm
Lichter Ø 18 cm
Querschnitt 254 cm²
Zuluft Querschnitt 282 cm²
Gesamtgewicht 73 kg/m
Aufbau Raumluftunabhängiges Schornsteinsystem in Elementbauweise, gefertigt aus Leichtbetonsteinen für die Außenschale und Muffenrohre aus gebrannter Schamotte mit fest angebauter Dämmung. Mit konzentrischem Schacht für die externe Verbrennungsluftversorgung
Geeignet für Heizgeräte für feste Brennstoffe (Ofen, Kamin, Pellets) mit Anschluss für LAS-Schornstein bei Gebäuden nach der neuen Energieeinsparverordnung, mit luftdichter Außenhülle. Auch Öl- und Gasfeuerstätten können angeschlossen werden. Abgastemperatur bis 400°C
